2РМД36БПН20Г5В1 «5» — это цилиндрический низкочастотный электрический разъём (соединитель) российского производства, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц. Это розетка блочного (приборного) типа с внутренним объёмным монтажом, используемая в электро- и радиоаппаратуре специального и общего назначения для соединения проводов, кабелей и блоков.

Основные характеристики

• Условный размер корпуса: 36.

• Количество контактов: 20 (все диаметром 1,5 мм, сочетание «5»).

• Рабочее напряжение: до 700/560 В (в зависимости от исполнения).

• Максимальная токовая нагрузка: 8 А на контакт, до 133 А общая.

Конструкция

Корпус блочный (Б) без левой резьбы, с прямым патрубком (П) и гайкой для неэкранированного кабеля (Н). Покрытие контактов — серебро (В), теплостойкость до 100 °С (индекс 1). Материал корпуса — металл, сочленение резьбовое.

Условия эксплуатации

Рабочий диапазон температур: от -60 до +100 °С. Всеклиматическое исполнение (В) обеспечивает надёжность при пониженном давлении (до 10⁻¹² Па), повышенной влажности (98% при +40 °С) и других экстремальных факторах. Сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — до 6 пФ, ресурс — 500 сочленений-расчленений и наработка не менее 1000 часов.

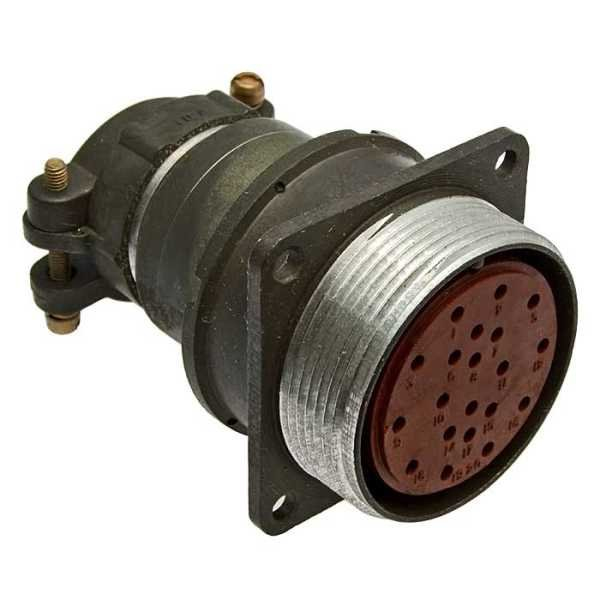

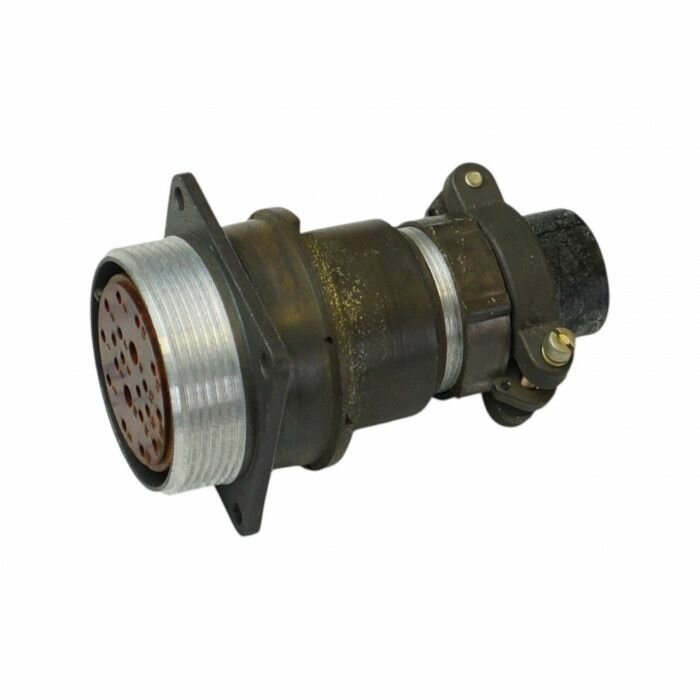

На фото показан типичный внешний вид разъёма: металлический корпус с фланцем для монтажа, множеством гнёзд контактов и резьбовой муфтой.
