Назначение соединителя 2РМД36БПН20Г5В1

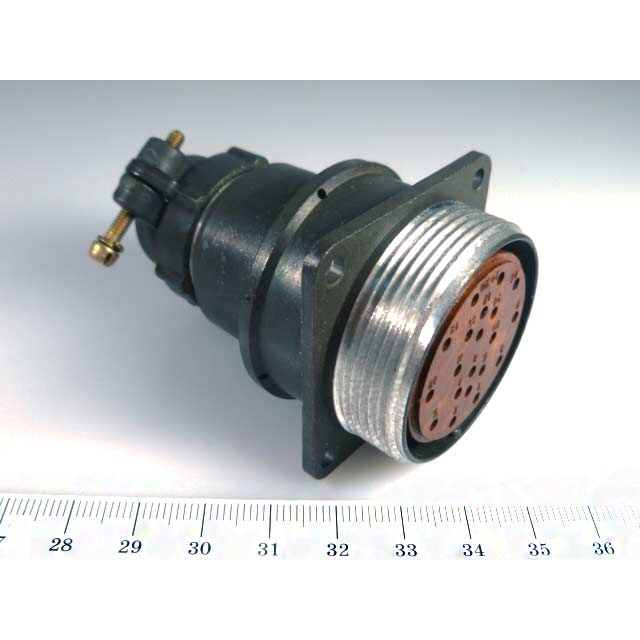

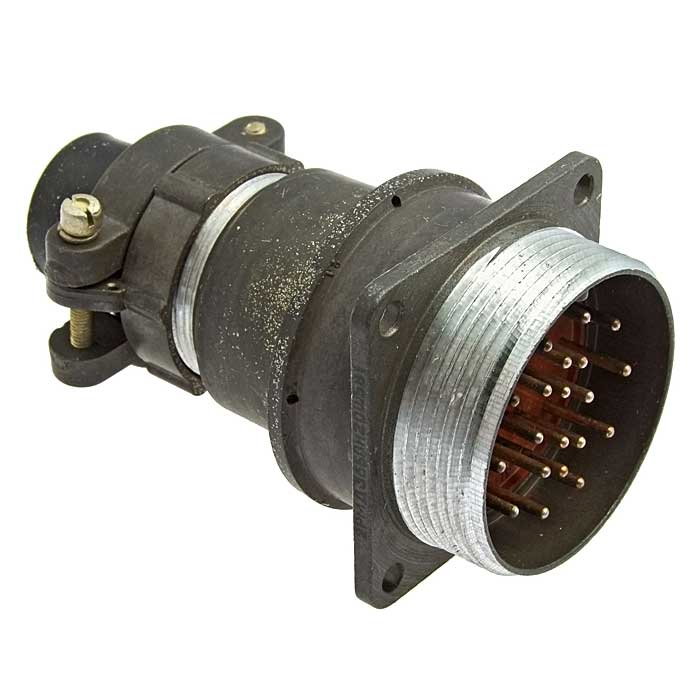

Блочная розетка 2РМД36БПН20Г5В1 применяется для электрического соединения цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РМД и предназначено для работы в составе блоков, стоек и пультов, где требуется надёжная коммутация большого числа проводников при повышенных механических и климатических нагрузках. Розетка имеет условный размер 36, блочное исполнение корпуса и прямой патрубок с гайкой для неэкранированного кабеля, что обеспечивает удобный монтаж кабельной части без применения специальных экранирующих элементов.

Конструктивные и технические особенности

Маркировка 2РМД36БПН20Г5В1 расшифровывается через совокупность признаков: тип соединителя 2РМД, условный размер 36, блочный корпус, прямой патрубок, гайка для неэкранированного кабеля, 20 контактов, исполнение розетки, все контакты диаметром 1,5 мм, серебряное покрытие контактов. Приемка «5» подтверждает соответствие изделия требованиям приёмочных испытаний. Розетка рассчитана на эксплуатацию в климате УХЛ2.1.

Электрические параметры

• Максимальная токовая нагрузка на одиночный контакт: 8 А.
• Суммарная токовая нагрузка на соединитель: 133 А.
• Максимальное рабочее напряжение: 560 В и 700 В.
• Максимальное испытательное напряжение в нормальных климатических условиях: 1850 В и 2300 В.
• Максимальное испытательное напряжение при давлении 399,96 Па (3 мм рт. ст.): 350 В и 450 В.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Емкость между контактами: не более 6 пФ.

Механические параметры

• Усилие расчленения соединителей: не более 196,2 Н (20 кгс).
• Усилие расчленения гнезд с контрольным калибром: от 0,7 Н до 3,92 Н (от 0,07 кгс до 0,4 кгс).
• Минимальная наработка: 5000 часов.
• Число сочленений-расчленений: 500.
• Минимальный срок сохраняемости: 15 лет.

Условия эксплуатации и стойкость к внешним воздействиям

Розетка сохраняет работоспособность при температуре окружающего воздуха от минус 60 до плюс 100 градусов Цельсия. Предельная температура эксплуатации составляет от минус 60 до плюс 70 градусов Цельсия, а смена температур допустима в диапазоне от минус 60 до плюс 180 градусов Цельсия. Относительная влажность при плюс 25 градусах Цельсия достигает 98 процентов. Изделие выдерживает пониженное атмосферное рабочее давление до 133,32 умножить на 10 в минус двенадцатой степени Па (10 в минус двенадцатой степени мм рт. ст.) и предельное давление 12 кПа (90 мм рт. ст.), а также повышенное рабочее давление 506 кПа (5 кгс/см²).

Соединитель устойчив к синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с², к акустическому шуму в диапазоне от 50 Гц до 10 кГц с уровнем звукового давления 170 дБ, к механическому удару многократного действия с пиковым ударным ускорением 1000 м/с² и длительностью от 1 мс до 5 мс, к механическому удару одиночного действия с пиковым ударным ускорением 5000 м/с² и длительностью от 0,1 мс до 2 мс, а также к линейному ускорению 2000 м/с².

Применение и монтаж

Блочная розетка 2РМД36БПН20Г5В1 устанавливается на панелях и в блоках аппаратуры, где требуется соединение 20 цепей с контактами диаметром 1,5 мм и серебряным покрытием. Прямой патрубок с гайкой для неэкранированного кабеля упрощает ввод проводников и фиксацию кабельной части. Изделие подходит для умеренного и холодного климата, выдерживает испытания на воздействие влажного тепла, инея и росы, а также воздействие озона. Приёмка «5» указывает на то, что розетка прошла соответствующий объём приёмочных проверок и может использоваться в ответственных электротехнических сборках.
