Назначение

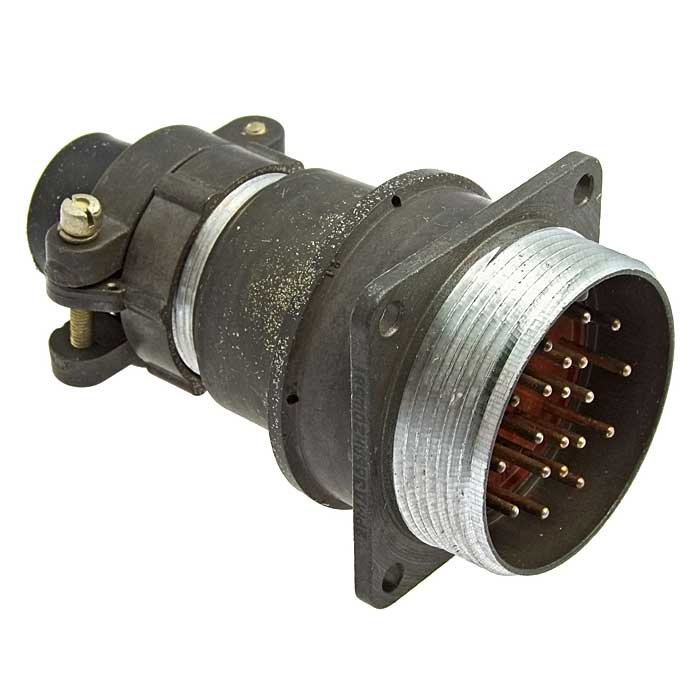

2РМД36БПН20 — блочная розетка (приборный соединитель) цилиндрического типа из серии 2РМД. Артикул 1941. Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка применяется для внутреннего объёмного монтажа в электроустановках, где требуется высокая надёжность соединений, в том числе при вибрации, ударах и перепадах температур. Категория товара — 2РМД36. Условный размер корпуса составляет 36 мм.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 20, используются сочетания диаметров 1,5 мм и 3 мм.
• Токовая нагрузка: до 10 А на контакт диаметром 1,5 мм, до 36 А на контакт диаметром 3 мм; суммарная нагрузка — до 147 А.
• Максимальное рабочее напряжение — 560–700 В в зависимости от типа контакта.
• Сопротивление изоляции — не менее 5000 МОм; ёмкость между контактами — не более 6 пФ.
• Электрическая прочность изоляции — 1850–2300 В.

Условия эксплуатации

• Рабочие температуры — от минус 60 °C до плюс 100 °C, допускается смена до плюс 180 °C.
• Влажность — до 98 процентов.
• Пониженное давление — до значения 133,32 умноженное на 10 в минус двенадцатой степени Па; повышенное давление — до 506 кПа.
• Выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц, механические удары до 5000 м/с² и линейное ускорение 2000 м/с².
• Минимальная наработка — 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Конструктивные особенности

• Сочленение резьбовое, поляризация одношпоночная.
• Патрубок прямой (П) для неэкранированного кабеля (Н), длина патрубка — 67,5 мм.
• Усилие расчленения — до 215,82 Н.

Применение

2РМД36БПН20 применяется в составе электроустановок и приборных комплексов, где необходим цилиндрический разъёмный соединитель с большим числом контактов и возможностью коммутации цепей постоянного и переменного тока. Блочное исполнение и резьбовое сочленение обеспечивают устойчивость к механическим нагрузкам, а одношпоночная поляризация помогает исключить неправильное соединение ответных частей.

Изделие рассчитано на эксплуатацию при интенсивной вибрации, ударах, линейных ускорениях, широком диапазоне температур и повышенной влажности. Прямой патрубок для неэкранированного кабеля упрощает внутренний объёмный монтаж, когда требуется надёжное соединение без экранирующей оболочки. Указанные электрические и эксплуатационные параметры подтверждают возможность использования розетки в ответственных цепях с токами до 147 А суммарно и напряжением до 700 В в зависимости от типа контакта.

При монтаже следует учитывать число контактов, сочетание диаметров 1,5 мм и 3 мм, допустимые токовые нагрузки на каждый контакт и суммарную нагрузку. Для сохранения заявленных характеристик важно соблюдать условия эксплуатации по температуре, влажности, давлению и механическим воздействиям, а также нормируемое число сочленений-расчленений.
