Назначение

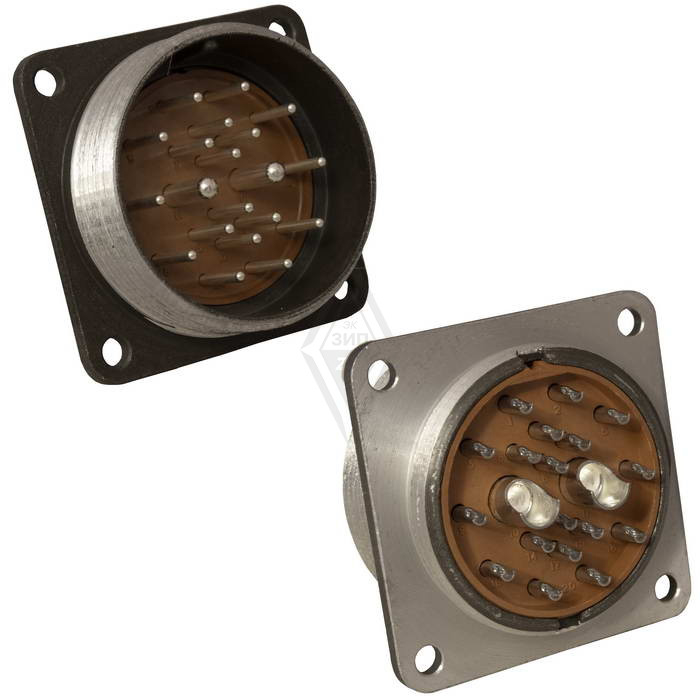

Разъём 2РМД36БПЭ20Ш6В1 «Элекон» представляет собой цилиндрический электрический соединитель серии 2РМД, предназначенный для работы в цепях постоянного и переменного тока с частотой до десятков кГц. Он применяется для внутреннего объёмного монтажа в радиоэлектронной аппаратуре, обеспечивая соединение кабельных линий и модулей. Конструкция разъёма рассчитана на эксплуатацию в условиях повышенных механических нагрузок, включая вибрации, удары, линейные перегрузки и пониженное атмосферное давление.

Конструктивные особенности и расшифровка обозначения

Серия 2РМД характеризуется резьбовым соединением, которое обеспечивает надёжную фиксацию и возможность многократного сочленения. Корпус имеет одношпоночную поляризацию, что исключает неправильное включение. Расшифровка обозначения 2РМД36БПЭ20Ш6В1 включает следующие элементы:

• 2РМД — серия цилиндрических разъёмов с резьбовым соединением.
• 36 — условный габарит корпуса.
• Б — блочный тип корпуса, монтируется в панель или корпус.
• П — прямой патрубок.
• Э — гайка патрубка для экранированного кабеля.
• 20 — общее количество контактов в разъёме.
• Ш — вилка (штекер).
• 6 — комбинация контактов: сочетание контактов диаметром 1,5 мм и 3 мм.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до +100 °C.

Технические характеристики

Разъём обеспечивает следующие параметры, подтверждённые технической документацией:

• Токовая нагрузка: контакты диаметром 1,5 мм — до 10 А; контакты диаметром 3 мм — до 36 А; суммарный ток на разъём — до около 147 А.
• Максимальное рабочее напряжение: для контактов диаметром 1,5 мм — до 560–700 В; для контактов диаметром 3 мм — до 350 В (в зависимости от исполнения и условий эксплуатации).
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Тип сочленения — резьбовой, с усилием расчленения не более примерно 215 Н.
• Поляризация корпусов — одношпоночная.
• Диапазон рабочих температур — примерно от −60 °C до +100 °C, с возможностью кратковременной работы до +180 °C при смене температур.

Применение и условия эксплуатации

Разъём 2РМД36БПЭ20Ш6В1 используется для соединения кабельных линий и модулей в радиоэлектронной аппаратуре, в том числе в условиях жёстких вибраций и смен температур. Его применяют в бортовых, промышленных и военных системах. Конструкция выполнена под экранированный кабель, что обеспечивает достаточно хорошую помехоустойчивость за счёт экрана и качественной изоляции. Разъём выдерживает высокие механические нагрузки и может эксплуатироваться при пониженном атмосферном давлении.

Приёмка и исполнение

Предусмотрены различные виды приёмки, например «ПЗ» — приемка заказчика, «ВП» — военная приёмка. Вид приёмки отражается на маркировке и уровне контроля качества. Разъём выпускается заводом «Элекон» по ОСТ/ТУ, в том числе по ГЕО.364.126ТУ. Артикул товара — 1954. Категория — 2РМД36. Производитель — Элекон.
