2РМД36БПЭ20ГВ1 «5»
Технические характеристики
2РМД36БПЭ20ГВ1

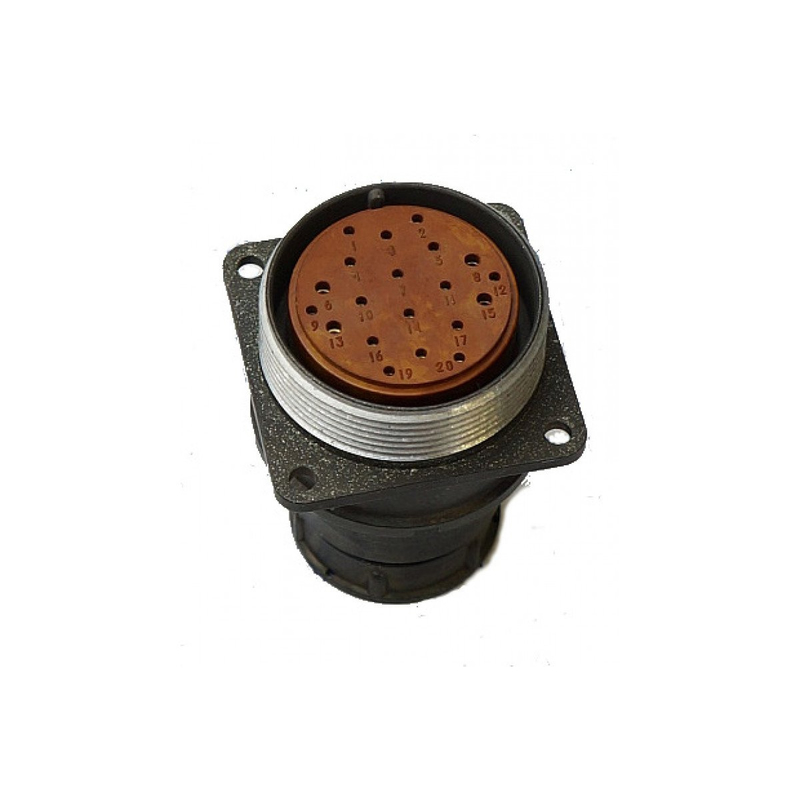

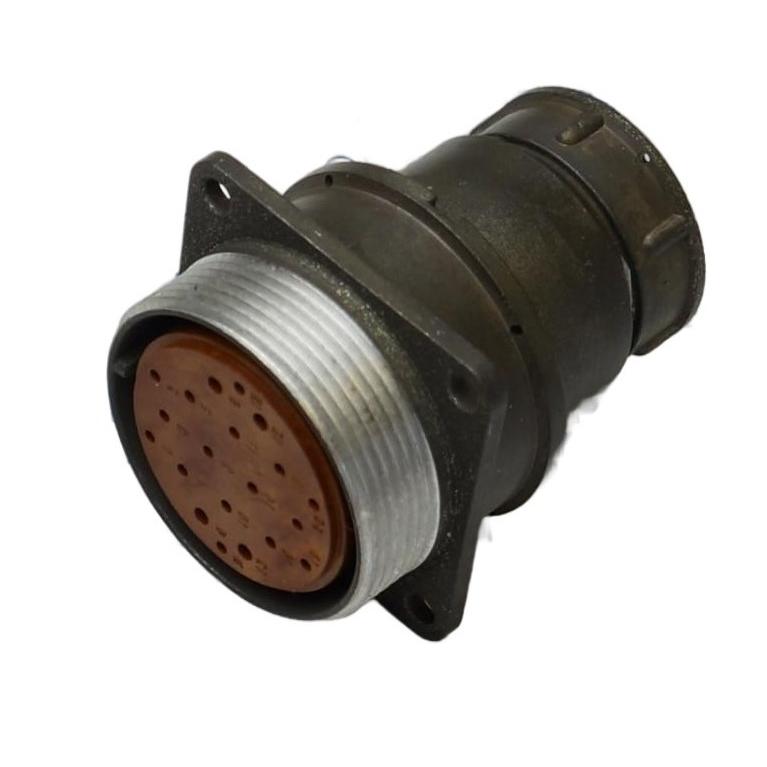

2РМД36БПЭ20ГВ1 — это блочная розетка цилиндрического низкочастотного соединителя серии 2РМ, предназначенная для электрических цепей постоянного и переменного тока частотой до 3 МГц. Она используется для внутреннего объемного монтажа с прямым патрубком для экранированного кабеля.
Основные характеристики
Соединитель имеет 20 контактов (диаметром 1 мм или 1,5 мм), токовую нагрузку на одиночный контакт до 10 А (для 1,5 мм) и суммарную нагрузку до 100 А. Максимальное рабочее напряжение достигает 700 В (для контактов 1 мм) или 560 В (для 1,5 мм), с испытательным напряжением до 2300 В. Сопротивление контактов — не более 5 мОм (1 мм) или 2,5 мОм (1,5 мм), емкость между контактами — до 6 пФ, сопротивление изоляции — не менее 5000 МΩ. +3
Климатические условия
Работает при температурах от -60°C до +100°C (смена температур до +180°C), относительной влажности до 98% при +25°C и пониженном давлении до 133,32·10⁻¹² Па. Выдерживает вибрацию (1–5000 Гц, до 490 м/с²), удары (до 5000 м/с²) и линейное ускорение до 2000 м/с².
Надежность
Минимальная наработка — 5000 часов, число сочленений-расчленений — 500, усилие расчленения — до 196,2 Н. Климатическое исполнение — УХЛ2.1 (умеренный и холодный климат), контакты с серебряным покрытием (В). Габариты: диаметр 36 мм, резьба M39×1, длина до 25 мм.
Описание
Назначение соединителя 2РМД36БПЭ20ГВ1 «5»
2РМД36БПЭ20ГВ1 «5» — это блочная розетка цилиндрического низкочастотного соединителя серии 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция розетки рассчитана на внутренний объёмный монтаж и оснащена прямым патрубком для подключения экранированного кабеля.
Данный соединитель применяется там, где требуется компактное блочное исполнение, стойкое к механическим и климатическим нагрузкам, а также возможность многократного сочленения и расчленения в процессе эксплуатации и обслуживания аппаратуры.
Подтверждённые особенности и технические характеристики
Розетка имеет 20 контактов. В зависимости от исполнения контакты могут быть диаметром 1 мм или 1,5 мм.
- Токовая нагрузка на одиночный контакт — до 10 А для контактов диаметром 1,5 мм.
- Суммарная токовая нагрузка — до 100 А.
- Максимальное рабочее напряжение — до 700 В для контактов диаметром 1 мм и до 560 В для контактов диаметром 1,5 мм.
- Испытательное напряжение — до 2300 В.
- Сопротивление контактов — не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.
- Ёмкость между контактами — до 6 пФ.
- Сопротивление изоляции — не менее 5000 МΩ.
- Габариты: диаметр корпуса 36 мм, присоединительная резьба M39 на 1, длина до 25 мм.
Контакты имеют серебряное покрытие, что обозначено в маркировке изделия буквой В. Климатическое исполнение — УХЛ2.1, рассчитанное на умеренный и холодный климат.
Климатические и механические условия эксплуатации
Соединитель работоспособен в расширенном диапазоне условий.
