Назначение и область применения

Блочная розетка 2РМД36БПЭ20Г5В1 относится к серии цилиндрических низкочастотных соединителей 2РМД и предназначена для внутреннего объемного монтажа на блоках электро- и радиоаппаратуры. Изделие применяется для соединения и разъединения электрических цепей постоянного и переменного тока в аппаратуре специального и общего назначения. Резьбовая фиксация обеспечивает надежное сочленение с ответной вилкой и исключает самопроизвольное расчленение при вибрационных и ударных нагрузках.

Конструкция рассчитана на эксплуатацию в составе стационарного и мобильного оборудования, где требуется многократное перекоммутирование цепей с сохранением стабильных электрических параметров. Розетка устанавливается на металлические шасси, панели и корпуса блоков через крепежные отверстия фланца, что позволяет организовать аккуратный ввод кабельных линий внутрь аппаратуры.

Подтвержденные технические особенности

Электрические параметры

• Рабочее напряжение — 560 В, максимальное допустимое значение — 700 В.
• Рабочий диапазон частот — до 3 МГц.
• Токовая нагрузка — до 8 А на один контакт, суммарная нагрузка достигает 133 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Емкость между соседними контактами — не более 6 пФ.

Конструктивные данные

• Тип исполнения — розетка блочная, негерметичная, всеклиматическая.
• Условный размер корпуса — 36.
• Количество контактов — 20, с сочетанием контактов 5.
• Покрытие контактов — серебро, обеспечивающее низкое переходное сопротивление и стойкость к окислению.
• Патрубок — прямой с гайкой для экранированного кабеля.
• Материал корпуса — металл.
• Рабочая температура окружающей среды — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.

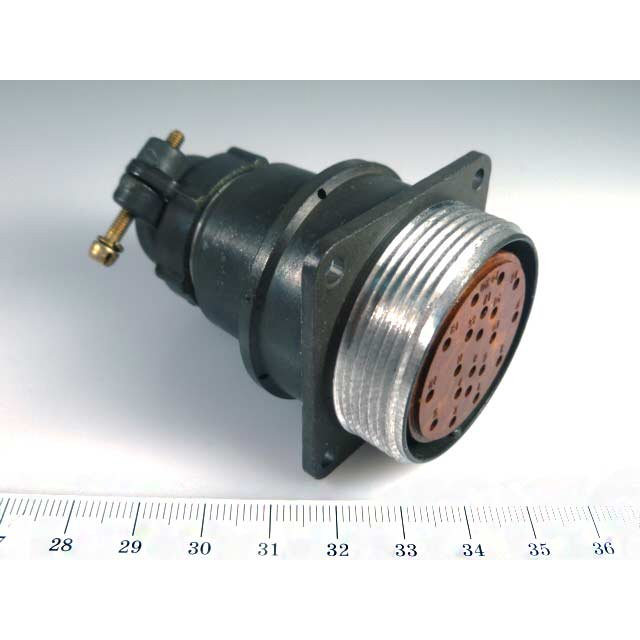

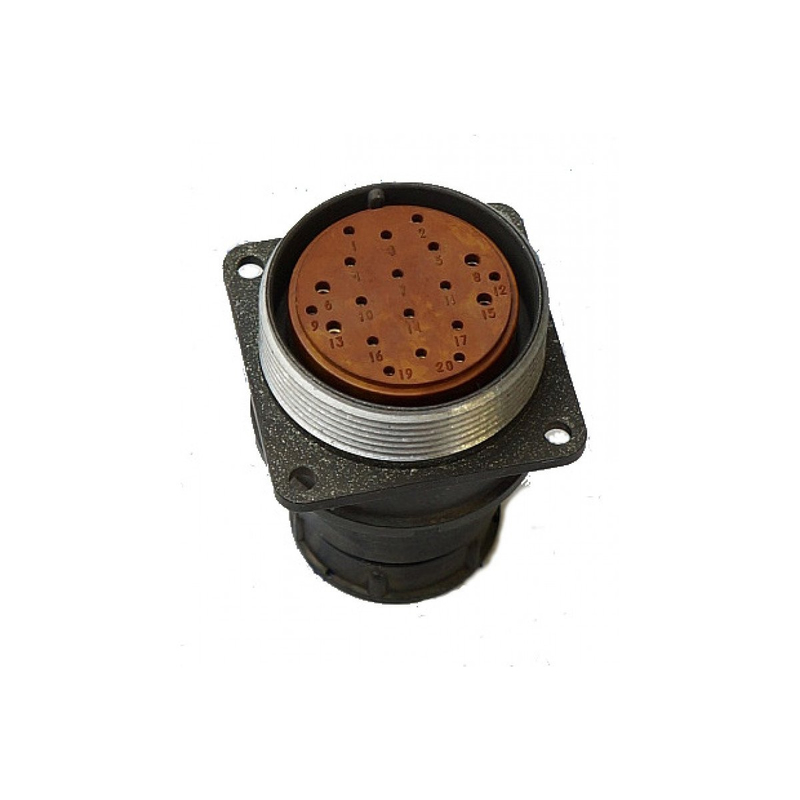

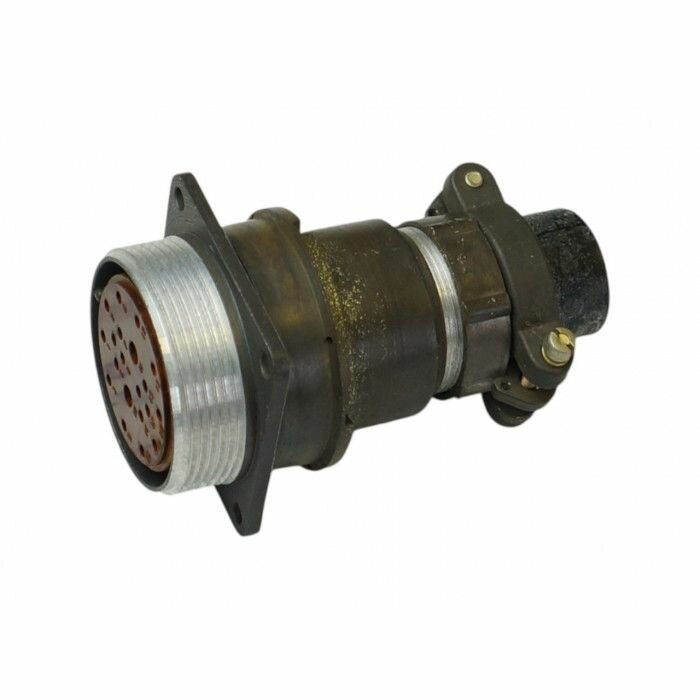

Чертеж и фотография изделия подтверждают наличие металлического корпуса с монтажным фланцем, резьбового кольца для фиксации ответной части и контактной группы с двадцатью гнездами, расположенными согласно схеме сочетания контактов 5. Конструкция предусматривает прямой патрубок и гайку, предназначенную для подключения экранированного кабеля, что важно для защиты сигнальных цепей от внешних электромагнитных помех.

Монтаж и совместимость

Розетка монтируется на блок при помощи фланца с крепежными отверстиями. Контактные хвостовики предназначены для пайки или накрутки проводников внутри аппаратуры. Резьбовое кольцо обеспечивает механическое соединение с ответной кабельной вилкой серии 2РМД36 и гарантирует соосность контактов. Всеклиматическое исполнение допускает применение изделия в условиях повышенной влажности, резких перепадов температур и воздействия конденсата без потери работоспособности.

Изделие совместимо с ответными частями, имеющими условный размер корпуса 36 и аналогичную схему расположения контактов. При подборе ответной вилки необходимо учитывать сочетание контактов 5 и количество контактов 20. Год выпуска серии — до 80, что указывает на длительную отработку конструкции и широкую распространенность в аппаратуре советского и последующего периодов производства.

Применение

Розетка 2РМД36БПЭ20Г5В1 находит применение в измерительной технике, блоках питания, системах управления, промышленной автоматике, радиостанциях и другом оборудовании, где требуется надежное разъемное соединение с большим количеством цепей и током до 8 А на контакт. Серебряное покрытие контактов обеспечивает стабильность переходного сопротивления при многократных циклах сочленения и расчленения, а металлический корпус защищает контактную группу от механических повреждений.
