Назначение соединителя 2РМД36БПЭ20Г5В1

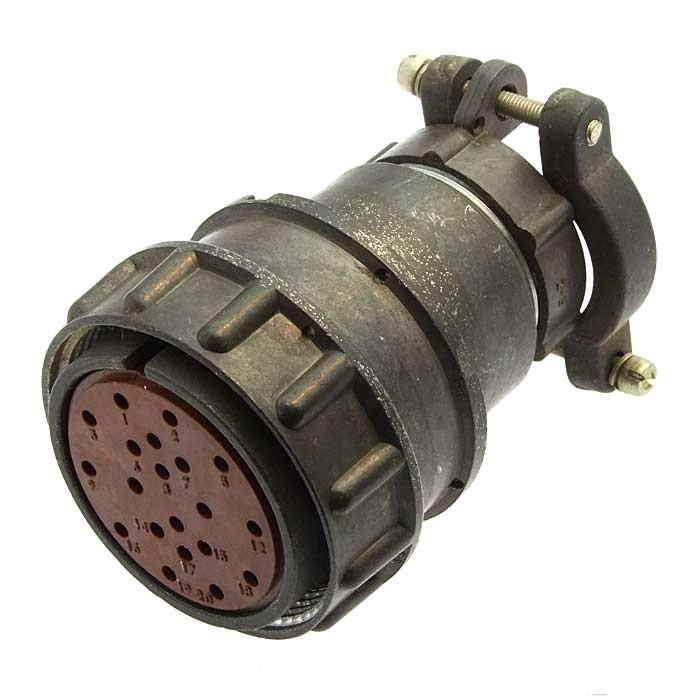

2РМД36БПЭ20Г5В1 — это блочная (приборная) розетка серии 2РМД, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа в электронных устройствах и системах, где требуется надёжное и стабильное электрическое соединение.

Конструкция розетки включает прямой патрубок, рассчитанный на экранированный кабель. Это позволяет применять соединитель в составе экранированных кабельных сборок и обеспечивает защиту цепей от внешних электромагнитных помех при передаче сигналов и питающего напряжения.

Подтверждённые особенности и технические характеристики

Ниже приведены характеристики соединителя, соответствующие его исполнению и условиям эксплуатации.

• Тип соединителя: 2РМД.
• Условный размер корпуса: 36.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 20.
• Сочетание контактов: все контакты диаметром 1,5 мм.
• Покрытие контактов: серебро.
• Теплостойкость: плюс 100 градусов Цельсия.
• Максимальная токовая нагрузка на одиночный контакт: 8 А.
• Максимальная суммарная токовая нагрузка на соединитель: 133 А.
• Максимальное рабочее напряжение: 560 В и 700 В.
• Максимальное испытательное напряжение в нормальных климатических условиях: 1850 В и 2300 В.
• Максимальное испытательное напряжение при пониженном давлении: 350 В и 450 В.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между контактами: не более 6 пФ.
• Усилие расчленения соединителей: не более 196,2 Н (20 кгс).
• Минимальная наработка: 5000 ч.
• Число сочленений-расчленений: 500.
• Срок сохраняемости: 15 лет.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление, что подтверждается нормируемым значением сопротивления контактов не более 2,5 мОм. Высокое сопротивление изоляции не менее 5000 МОм и малая ёмкость между контактами не более 6 пФ позволяют использовать розетку в цепях с повышенными требованиями к качеству сигнала.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких климатических условиях и сохраняет работоспособность при воздействии неблагоприятных факторов окружающей среды.

• Температура окружающего воздуха рабочая: от минус 60 до плюс 100 градусов Цельсия.
• Температура окружающего воздуха предельная: от минус 60 до плюс 70 градусов Цельсия.
• Относительная влажность: до 98 процентов при плюс 25 градусов Цельсия.
• Атмосферное давление рабочее: 133,32 умножить на 10 в минус 12 степени Па (10 в минус 12 степени мм ртутного столба).
• Атмосферное давление предельное: 12 кПа (90 мм ртутного столба).
• Вибрация и удары: соединитель выдерживает синусоидальную вибрацию и механические удары.

Применение

2РМД36БПЭ20Г5В1 применяется в различных электронных устройствах и системах, где требуется надёжное и стабильное соединение электрических цепей. Блочное исполнение корпуса ориентировано на приборный монтаж, а прямой патрубок под экранированный кабель упрощает организацию внутреннего объёмного монтажа и подключение экранированных линий.

Благодаря диапазону рабочих температур от минус 60 до плюс 100 градусов Цельсия, стойкости к влажности до 98 процентов, а также способности выдерживать вибрацию и механические удары, розетка подходит для эксплуатации в составе аппаратуры, работающей в сложных условиях. Нормируемые значения максимального рабочего и испытательного напряжения, а также токовой нагрузки на контакт и на соединитель в целом позволяют использовать изделие как в цепях питания, так и в сигнальных цепях с частотой до 3 МГц.

Ресурсные характеристики — минимальная наработка 5000 ч, 500 циклов сочленений-расчленений и срок сохраняемости 15 лет — определяют область применения соединителя как элемента ответственных разъёмных соединений, рассчитанных на длительную эксплуатацию и хранение.
