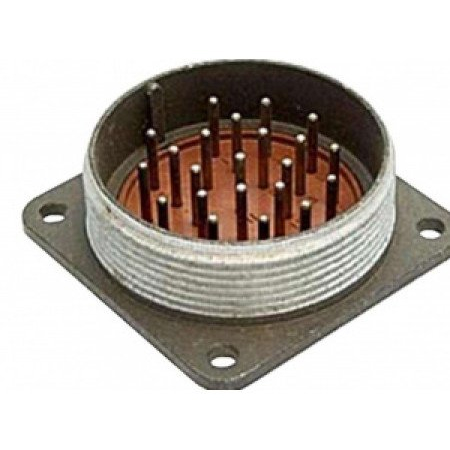

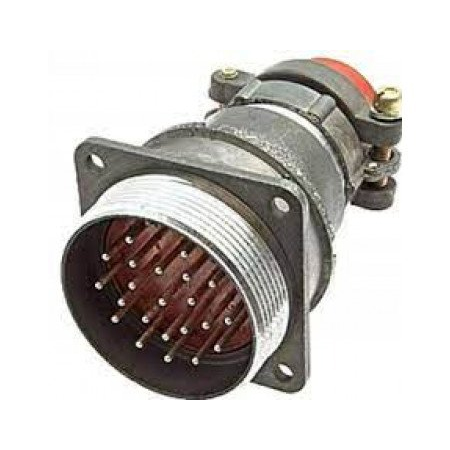

Назначение соединителя 2РМД36Б22Ш1В1

Соединитель 2РМД36Б22Ш1В1 представляет собой цилиндрический низкочастотный негерметичный соединитель объемного монтажа с резьбовой фиксацией. Изделие предназначено для работы в электрических цепях как постоянного, так и переменного тока, с частотой до 3 МГц и напряжением до 700 В. Конструкция состоит из двух частей — вилки и розетки, что обеспечивает гибкость применения в сборке узлов и блоков радиоэлектронной аппаратуры как специального, так и общего назначения.

Подтверждённые особенности конструкции

Условный размер корпуса соединителя составляет 36. Количество контактов равно 22. Покрытие контактов выполнено из серебра, что способствует надёжному электрическому контакту и устойчивости к окислению. Метод монтажа — пайка или обжимка, что позволяет адаптировать изделие под различные технологии сборки.

Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 позволяет использовать соединитель в различных климатических условиях. Модель подходит для монтажа как с экранированными, так и с неэкранированными кабелями, что делает её универсальной для различных приложений.

Гарантийные характеристики и применение

Гарантийная наработка составляет 1000 часов во всех режимах и условиях, допускаемых техническими условиями, а также 100000 часов в облегчённом режиме. Срок хранения изделия — 15 лет со дня изготовления.

Данная модель соединителя обеспечивает надёжное соединение в электрических цепях и отличается высокой долговечностью, что делает её подходящей для применения в сложных условиях эксплуатации.
