Назначение изделия

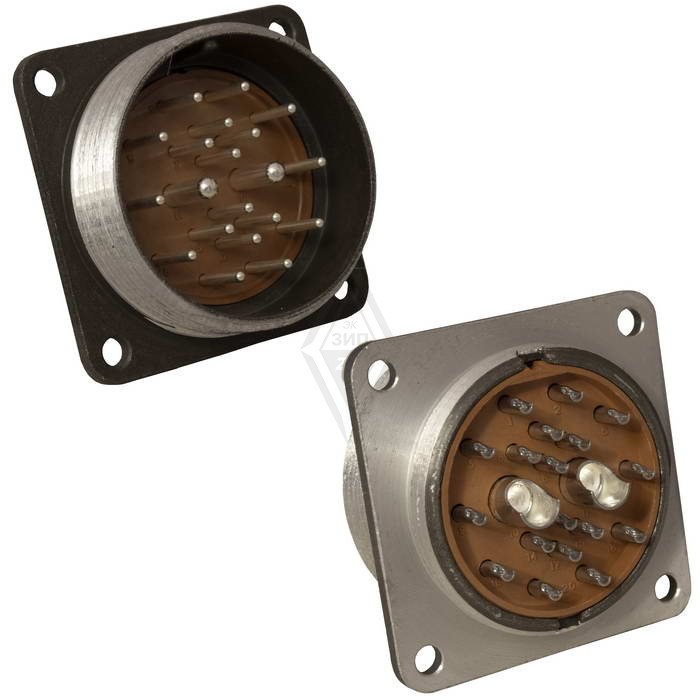

2РМД36Б20ШВ1 «5» (артикул 1939, категория 2РМД36) — это вилка цилиндрического электрического разъёма серии 2РМД. Изделие предназначено для соединения электрических цепей в различных устройствах и относится к блочному (приборному) типу корпуса с условным размером 36. Конструкция предусматривает 20 контактов, что определяет область применения в аппаратуре, требующей плотного разделения множественных электрических связей.

Конструкция обеспечивает надёжное сочленение и последующее расчленение электрической линии. Производитель в каталожных данных не указан.

Подтверждённые особенности

Электрические параметры

Разъём рассчитан на максимальное рабочее напряжение до 700 В. Токовая нагрузка на контакт определяется диаметром провода: для контактов диаметром 1,5 мм допустимая нагрузка составляет до 10 А.

• Сопротивление контактов — не более 2,5 МОм.
• Сопротивление изоляции достигает 5000 МОм в нормальных условиях.
• Рабочая частота — до 3 МГц.

Климатические и механические характеристики

Изделие сохраняет работоспособность при температуре от -60°C до +100°C. Оно выдерживает вибрацию в диапазоне 1–5000 Гц, механические удары до 5000 м/с² и повышенную влажность до 98% при температуре +40°C.

Условия применения допускают эксплуатацию в широком диапазоне давлений — от 133 Па до 50,6·10⁴ Па. Ресурс механического соединения составляет минимум 500 сочленений-расчленений, при этом наработка не менее 1000 часов.

Конструктивные детали

Контакты имеют серебряное покрытие, обозначаемое в маркировке буквой «В». Типоразмер Ш, вероятно, указывает на комбинацию диаметров 1,5–3 мм. Буква «5» в наименовании соответствует приёмке изделия.

Применение

Благодаря широкому температурному диапазону, устойчивости к вибрации, ударам и повышенному климатическому влиянию, данная вилка подходит для применения в аппаратуре, работающей в жёстких условиях окружающей среды. Срок сохраняемости изделия составляет 15 лет.
