Назначение

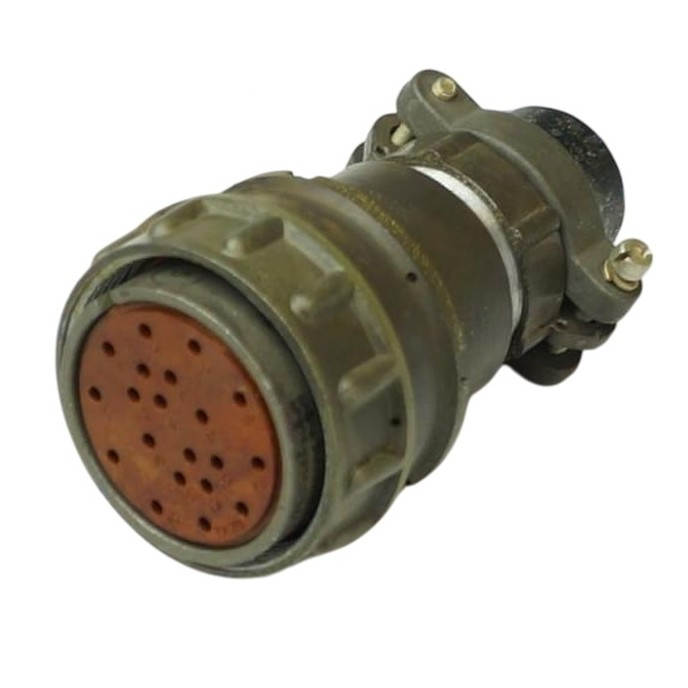

Соединитель 2РМД36Б20ША1 — это блочный разъём цилиндрического типа серии 2РМД, представляющий собой вилку. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Основная область применения — внутренний объёмный монтаж в приборах и оборудовании различного назначения. Благодаря блочному исполнению разъём удобен для компоновки внутри корпусов устройств, где требуется надёжное электрическое соединение с возможностью быстрого сочленения и расчленения.

Расшифровка условного обозначения

Обозначение 2РМД36Б20ША1 имеет строгую структуру, в которой зашифрованы основные признаки изделия.

• 2РМД — тип соединителя: негерметичный, низкочастотный.
• 36 — условный размер корпуса.
• Б — блочный тип исполнения, без патрубка.
• 20 — количество контактов.
• Ш — вилка.
• А1 — конкретная модификация, сочетание контактов и покрытие, близкое по характеристикам к исполнению Ш6В1.

Таким образом, маркировка однозначно указывает на конструктивное исполнение и область применения изделия.

Технические характеристики

Разъём оснащён 20 контактами двух типов диаметров: 1,5 мм и 3 мм. Контактная группа имеет серебряное покрытие, что обеспечивает стабильное электрическое соединение с низким переходным сопротивлением.

Токовая нагрузка распределяется следующим образом: до 10 А на контакт диаметром 1,5 мм и до 36 А на контакт диаметром 3 мм. Суммарная токовая нагрузка на соединитель достигает 147 А.

Максимальное рабочее напряжение составляет от 560 до 700 В. Сопротивление контактов не превышает 2,5 мОм для контактов диаметром 1,5 мм и 0,8 мОм для контактов диаметром 3 мм. Сопротивление изоляции — не менее 5000 МОм, что подтверждает высокие изоляционные свойства изделия.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Изделие устойчиво к воздействию вибрации в диапазоне от 1 до 5000 Гц, а также к ударам с ускорением до 5000 метров на секунду в квадрате. Допустимая влажность эксплуатации достигает 98 процентов, пониженное атмосферное давление — до 12 килопаскалей.

Ресурс изделия подтверждён следующими показателями: минимальная наработка составляет 5000 часов, ресурс сочленений — до 500 циклов. Это делает разъём пригодным для применения в оборудовании, где требуется длительная и интенсивная эксплуатация без частой замены соединительных узлов.

Применение и приёмка

Благодаря совокупности характеристик 2РМД36Б20ША1 применяется для объёмного внутреннего монтажа в приборах и оборудовании, работающих с цепями постоянного и переменного тока частотой до 3 МГц. Разъём востребован в тех случаях, когда необходимо передавать значительные токи через отдельные контакты при сохранении компактных размеров корпуса.

Изделие имеет приёмку «5», что подтверждает его соответствие установленным требованиям качества и пригодность для использования в ответственных применениях.
