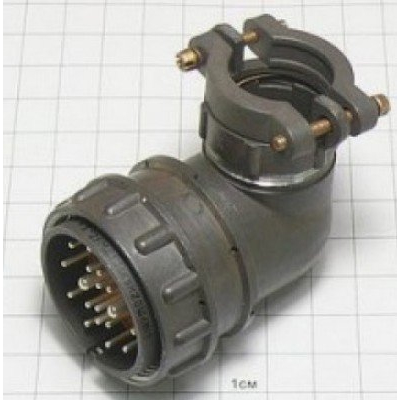

Назначение разъема 2РМД36Б20Ш6В1

Разъем 2РМД36Б20Ш6В1 производства завода «Элекон» — это цилиндрический электрический соединитель семейства 2РМД, предназначенный для монтажа во внутренних приборных блоках. Изделие применяется для коммутации цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленной автоматики и силового оборудования.

Основное назначение — надежное многоконтактное сочленение с высоким коммутационным током и защитой от электромагнитных помех. Благодаря металлическому корпусу и всеклиматическому исполнению разъем подходит для работы в жестких условиях эксплуатации, включая повышенную влажность и широкий диапазон температур.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМД36Б20Ш6В1 содержит полную информацию о типе и параметрах изделия. Ниже приведена расшифровка позиций обозначения:

• 2РМД — тип соединителя: высокочастотный силовой цилиндрический разъем с байонетным или резьбовым соединением.
• 36 — условный размер корпуса, диаметр примерно 36 мм.
• Б — приборный блочный корпус, то есть разъем устанавливается в корпус прибора, а не является кабельным.
• 20 — количество контактов в соединителе.
• Ш — форма контактов: штыревые, то есть вилка.
• 6 — количество циклов сочленения, ориентировочно от 500 до 1000 в зависимости от стандарта.
• В — всеклиматическое исполнение: работа в широком диапазоне температур и влажности, подходит для УХЛ и В-климата.
• 1 — теплостойкость, обычно до плюс 100 градусов Цельсия рабочей среды.
• «Элекон» — завод-изготовитель, Солнечногорский электрорадиозавод.

Материалы и покрытие контактов

Корпус разъема выполнен из металла и обеспечивает защиту от электромагнитных помех. Изолятор изготовлен обычно из карболита или аналогичного электроизоляционного материала, что обеспечивает высокую надежность и стойкость к вибрациям. Покрытие контактов, как правило, серебряное (обозначение «В»), что дает низкое контактное сопротивление, высокую проводимость и хорошую стойкость к окислению.

Технические характеристики и применение

Разъем рассчитан на цепи постоянного и переменного тока с максимальным рабочим напряжением до порядка 560–700 В. Общая допустимая токовая нагрузка для серии 2РМД36 составляет около 147 А суммарно по всем контактам, при этом на один контакт обычно допускаются десятки ампер в зависимости от конкретной конструкции контакта.

Благодаря совокупности характеристик изделие широко применяется в следующих областях:

1. Промышленная автоматика и силовые цепи.
2. Радиоэлектронная аппаратура и военная техника.
3. Приборы и агрегаты, где требуется надежное многоконтактное сочленение с высоким коммутационным током и помехозащищенность.

Всеклиматическое исполнение и теплостойкость до плюс 100 градусов Цельсия позволяют использовать разъем 2РМД36Б20Ш6В1 в оборудовании, работающем в неотапливаемых помещениях, на открытых площадках и в других условиях с перепадами температуры и влажности. Металлический корпус дополнительно защищает передаваемый сигнал от внешних электромагнитных наводок, что важно для точных измерительных и управляющих цепей.

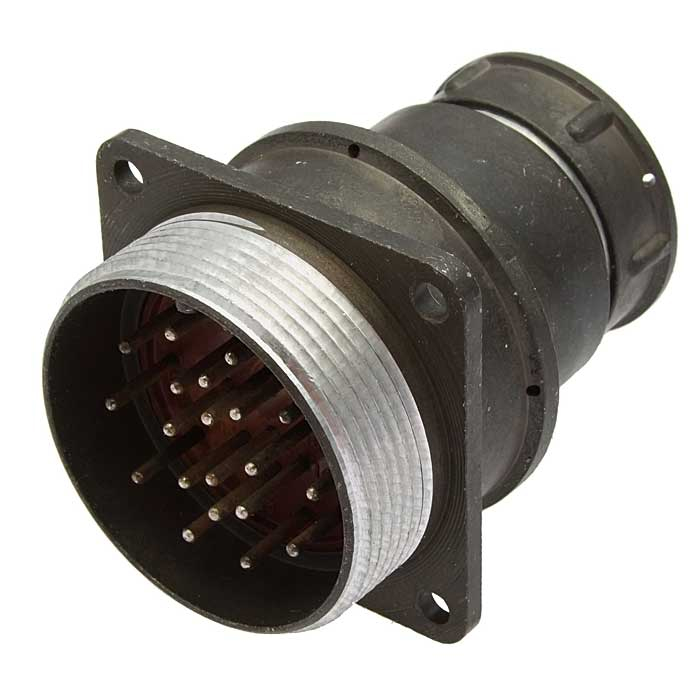

Монтаж разъема производится в корпус прибора, что делает его удобным для стационарной установки в блоках, щитах и стойках. Штыревые контакты обеспечивают надежное электрическое соединение при сочленении с ответной частью. Ресурс сочленения от 500 до 1000 циклов подтверждает пригодность изделия для оборудования, требующего периодического подключения и отключения без потери качества контакта.

Область применения и совместимость

Разъем 2РМД36Б20Ш6В1 относится к семейству 2РМ, 2РМД и 2РМДТ, что позволяет подбирать ответные части и аксессуары в рамках единой линейки. Он востребован в промышленной автоматике, силовых цепях, радиоэлектронной аппаратуре и военной технике, а также в приборах и агрегатах, где необходимо надежное многоконтактное сочленение.

При подборе ответной части следует учитывать тип контактов (штыревые, вилка), количество контактов (20) и условный размер корпуса (36). Соблюдение этих параметров обеспечивает механическую и электрическую совместимость соединителей в составе одного изделия или системы.
