Назначение разъёма 2РМД36Б20Ш6В1

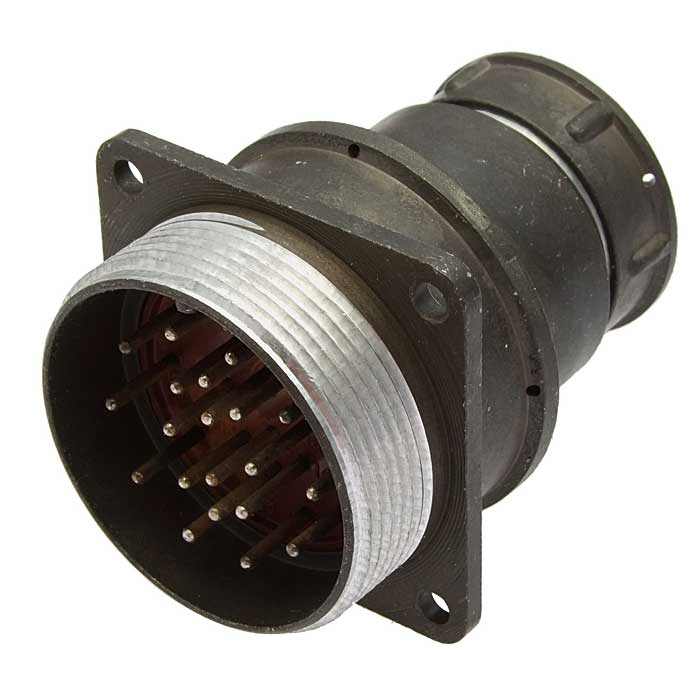

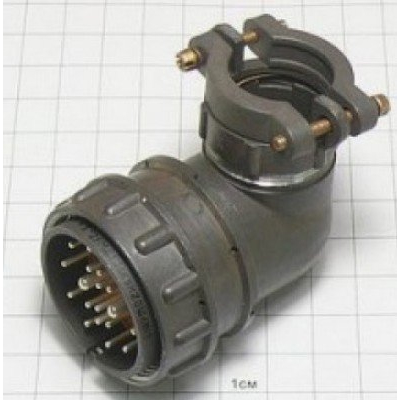

2РМД36Б20Ш6В1 — это блочная вилка цилиндрического электрического разъёма серии 2РМД. Изделие предназначено для ручного соединения и разъединения в цепях постоянного и переменного тока с частотой до 3 МГц. Разъём применяется для внутреннего объёмного монтажа и обеспечивает электрическое соединение между кабельной частью и приборным блоком.

Блочный (приборный) вид корпуса без левой резьбы позволяет устанавливать вилку непосредственно на корпусе аппаратуры, что делает её удобной для компоновки внутри приборов и шкафов. Негерметичное исполнение рассчитано на работу в условиях внутреннего монтажа, где не требуется полная герметизация корпуса.

Расшифровка обозначения

Маркировка 2РМД36Б20Ш6В1 содержит полную информацию о конструкции и исполнении изделия. Ниже приведена расшифровка по позициям:

• 2РМД — тип соединителя: негерметичный, предназначен для внутреннего объёмного монтажа.
• 36 — условный размер корпуса.
• Б — блочный (приборный) вид корпуса без левой резьбы.
• 20 — количество контактов.
• Ш — вилочная часть.
• 6 — модификация с серебряным покрытием контактов.
• В — всеклиматическое исполнение.
• 1 — теплостойкость до плюс 100 градусов Цельсия.

Таким образом, обозначение однозначно указывает на вилочную часть блочного типа с двадцатью контактами, серебряным покрытием и всеклиматическим исполнением.

Технические характеристики

Разъём рассчитан на рабочее напряжение до 700 В, а в зависимости от исполнения — до 560 В. Максимальный ток на контакт достигает 18 А для контактов диаметром 2 мм. Сопротивление контактов составляет не более 1,6 МОм.

Изделие сохраняет работоспособность в широком диапазоне условий эксплуатации. Температурный диапазон работы — от минус 60 до плюс 100 градусов Цельсия. Разъём устойчив к воздействию вибрации в диапазоне от 1 до 5000 Гц, а также к влажности 98 процентов при температуре плюс 40 градусов Цельсия. Конструкция выдерживает пониженное давление вплоть до 10 в степени минус 12 мм ртутного столба.

Показатели надёжности и ресурса

• Наработка — не менее 1000 часов.
• Количество сочленений и расчленений — до 500 циклов.
• Сохраняемость — 15 лет.

Применение и особенности эксплуатации

Благодаря всеклиматическому исполнению и теплостойкости до плюс 100 градусов Цельсия разъём 2РМД36Б20Ш6В1 подходит для аппаратуры, работающей в сложных условиях: при повышенной влажности, вибрационных нагрузках, перепадах давления и температуры. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и надёжную передачу сигнала в цепях частотой до 3 МГц.

Вилка применяется в составе блочных соединений, где требуется ручное сочленение и расчленение без специального инструмента. Двадцать контактов позволяют коммутировать многожильные цепи питания и сигнальные линии одновременно. Установка производится на приборной части, что упрощает обслуживание и замену кабельных сборок.

При монтаже следует учитывать, что изделие предназначено для внутреннего объёмного монтажа, поэтому для наружных соединений с прямым воздействием атмосферных осадков его применять не следует. Соблюдение допустимых токовых и температурных нагрузок обеспечивает заявленный ресурс до 500 циклов сочленения и наработку не менее 1000 часов.
