Назначение разъёма 2РМД36Б20Ш6А1

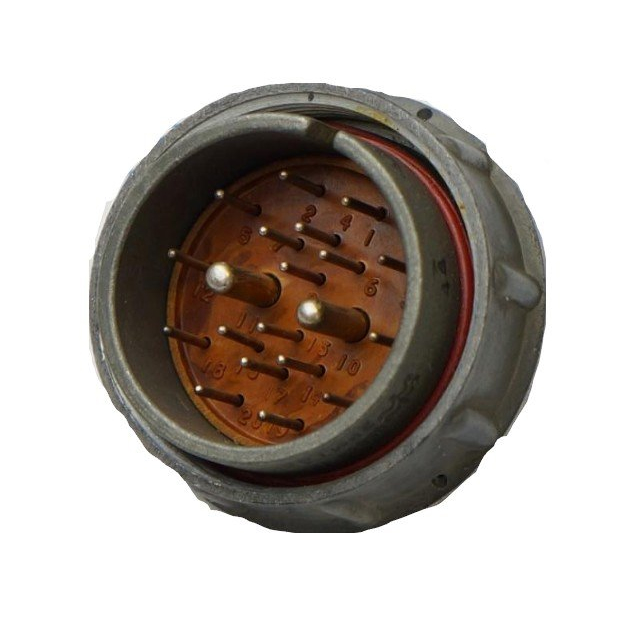

2РМД36Б20Ш6А1 — это цилиндрический низкочастотный разъём серии 2РМД, представляющий собой вилку блочную приборную. Изделие предназначено для соединения электрических цепей постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока в составе различных радиоэлектронных устройств. Конструкция ориентирована на применение в блоках и узлах, где требуется надёжное электрическое соединение при воздействии вибрации, ударных нагрузок и перепадов давления, а также при эксплуатации в жёстких климатических условиях.

Разъём относится к категории 2РМД36, артикул 1933. Производитель в данных о товаре не указан, поэтому сведения о конкретном изготовителе не приводятся.

Расшифровка обозначения

Маркировка 2РМД36Б20Ш6А1 имеет буквенно-цифровую структуру, в которой закодированы основные конструктивные признаки соединителя.

• 2РМД — тип герметичного соединителя;
• 36 — условный размер корпуса, соответствующий диаметру монтажного отверстия 36 мм;
• Б — блочный (приборный) корпус без левой резьбы;
• 20 — число контактов;
• Ш — штыревые контакты;
• 6 — диаметр контактов 1,5 мм;
• А — покрытие контактов (химникель или аналог);
• 1 — вариант исполнения.

Такая расшифровка позволяет быстро определить назначение изделия и его место в ряду однотипных соединителей серии 2РМД.

Подтверждённые технические характеристики

Разъём рассчитан на рабочее напряжение до 700 В и максимальный ток на контакт до 6 А. Суммарная общая нагрузка по всем контактам может достигать 147 А. Электрические параметры подтверждаются следующими значениями:

• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• ёмкость между контактами — до 6 пФ.

Изделие устойчиво к вибрации в диапазоне от 5 до 5000 Гц при ускорении до 50g, выдерживает удары с ускорением до 500g. Рабочий температурный диапазон составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия; по отдельным вариантам исполнения допускается эксплуатация при температуре до плюс 200 градусов Цельсия. Разъём сохраняет герметичность при давлении до 1,5 кгс/см² без утечки воздуха. Ресурс работы — 500 сочленений и 1000 часов наработки.

Применение и монтаж

Соединитель применяется в радиоэлектронной аппаратуре, блоках и узлах, где необходимо обеспечить надёжное соединение в жёстких условиях эксплуатации. К таким условиям относятся интенсивная вибрация, ударные воздействия, требования по герметичности и климатическое исполнение УХЛ. Благодаря совокупности характеристик разъём востребован в авиационной технике, промышленном оборудовании и спецтехнике.

Монтаж выполняется внутренним объёмным способом с пайкой. Штыревые контакты диаметром 1,5 мм и покрытие на основе химникеля или аналога обеспечивают стабильное электрическое соединение. При подборе разъёма следует учитывать число контактов, допустимый ток на контакт и общую нагрузку, а также условия среды, в которых будет работать изделие.

Ключевые особенности

• цилиндрический низкочастотный соединитель серии 2РМД;
• блочный приборный корпус без левой резьбы;
• 20 штыревых контактов диаметром 1,5 мм;
• рабочее напряжение до 700 В, ток на контакт до 6 А;
• герметичность при давлении до 1,5 кгс/см²;
• температурный диапазон от минус 60 до плюс 100 градусов Цельсия (по вариантам — до плюс 200 градусов Цельсия);
• ресурс 500 сочленений и 1000 часов наработки.

Таким образом, 2РМД36Б20Ш6А1 представляет собой герметичный приборный разъём, рассчитанный на эксплуатацию в составе ответственной радиоэлектронной аппаратуры и спецтехники, где предъявляются повышенные требования к электрической надёжности, стойкости к механическим нагрузкам и климатическим воздействиям.
