Назначение и область применения

Вилка блочная 2РМД36Б20Ш5В1 представляет собой цилиндрический низкочастотный штепсельный разъём, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на внутренний объёмный монтаж и применяется в промышленном оборудовании, где требуется надёжное разъёмное соединение в условиях вибрационных и ударных нагрузок.

Разъём используется для соединения кабельных и приборных частей аппаратуры, обеспечивая стабильный электрический контакт при эксплуатации в широком диапазоне внешних воздействий. Конструкция корпуса блочного типа позволяет устанавливать вилку непосредственно на панель или корпус оборудования, что делает её пригодной для стационарного монтажа в блоках управления, распределительных устройствах, измерительных комплексах и силовых цепях.

Подтверждённые особенности конструкции

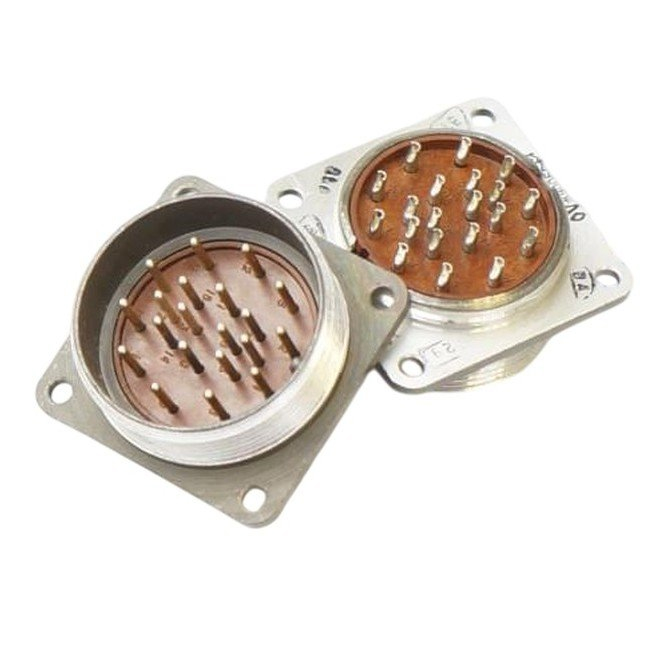

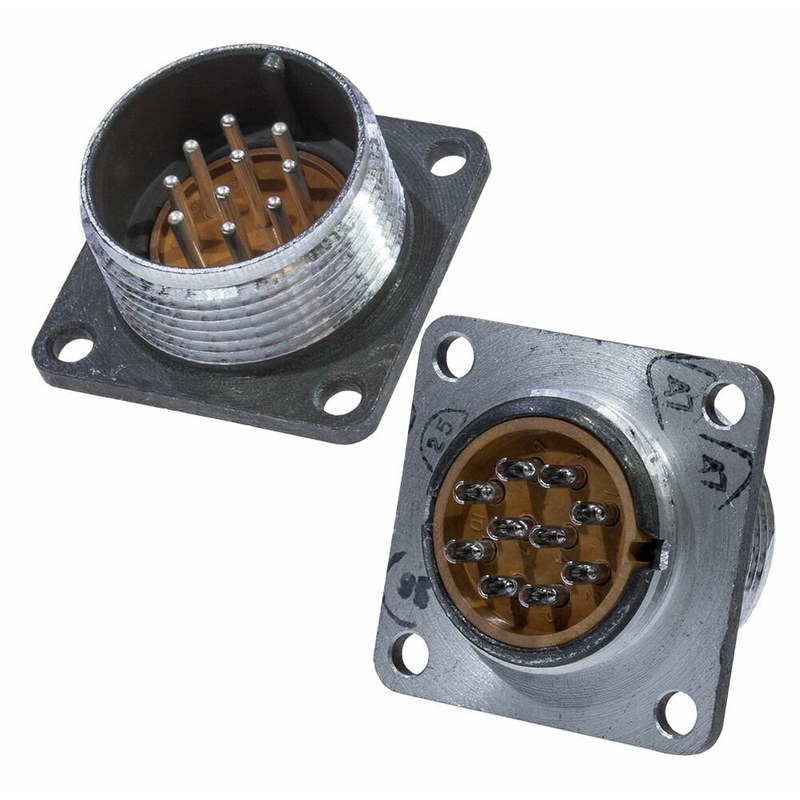

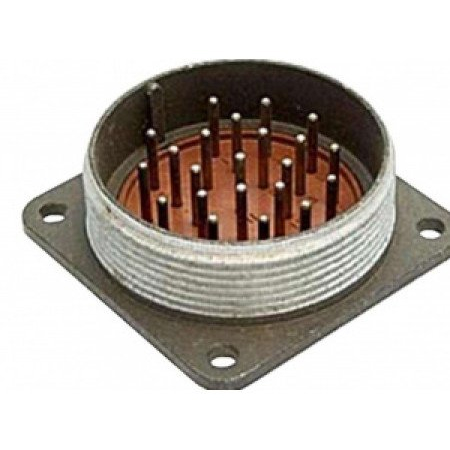

Вилка 2РМД36Б20Ш5В1 выполнена в блочном приборном корпусе с прямым патрубком и рассчитана на подключение неэкранированного кабеля. Сочленение с ответной частью осуществляется резьбовым методом при помощи накидной гайки с шагом резьбы M39×1,5 мм. Такое решение обеспечивает плотное и надёжное соединение, исключающее самопроизвольное расчленение при механических нагрузках.

Корпус изготовлен из алюминиевого сплава с оксидированием и имеет серый цвет. Изолятор выполнен из карболита коричневого цвета. Контакты изготовлены из латуни с серебряным покрытием и являются извлекаемыми, что упрощает обслуживание и замену отдельных контактных элементов. Предусмотрена одношпоночная поляризация, исключающая неправильное соединение частей разъёма. В конструкции имеются уплотнительная втулка и ориентация по пазам контактов.

Электрические параметры

• Количество контактов: 20 — из них 18 контактов диаметром 1,5 мм и 2 контакта диаметром 3 мм.
• Рабочее напряжение: до 700 В.
• Номинальный ток: 10 А на контакт диаметром 1,5 мм, 36 А на контакт диаметром 3 мм.
• Общий ток на разъём: до 147 А.
• Сопротивление контактов: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 0,8 мОм для контактов диаметром 3 мм.
• Сопротивление изоляции: 5000 МОм.

Механические и эксплуатационные характеристики

• Габаритные размеры: 43×43×67,5 мм — длина, ширина, высота.
• Установочные размеры: расстояние между монтажными отверстиями 35 мм, диаметр отверстия 3,4 мм.
• Монтаж: механический на панель, электрический — пайка.
• Вибрационная устойчивость: диапазон частот от 1 до 5000 Гц при ускорении 50 g.
• Ударная стойкость: многократные удары 100 g длительностью от 1 до 3 мс, однократные удары 500 g длительностью от 0,1 до 2 мс.
• Устойчивость к акустическим шумам: до 170 дБ при ускорении 200 g.
• Теплостойкость: класс 1, рабочая температура до 100 градусов Цельсия.
• Ресурс: 500 сочленений-расчленений.
• Наработка: 175 000 часов при температуре 80 градусов Цельсия, минимальный показатель — 1000 часов.
• Срок хранения: 15 лет.

Климатическое исполнение и совместимость

Изделие соответствует климатическому исполнению В2.1 и предназначено для работы в интервале температур от минус 60 до плюс 100 градусов Цельсия. Допустимая относительная влажность составляет 98 процентов при температуре плюс 40 градусов Цельсия. Рабочий диапазон атмосферного давления — от 133,32×10 в минус двенадцатой степени до 50,6×10 в четвёртой степени Па.

Разъём относится к серии 2РМД36 и совместим с ответными частями данной серии соответствующего типоразмера и поляризации. Нормы на изделие устанавливаются техническими условиями АШДК.434410.062 ТУ или аналогичными документами, в том числе ГЕ0.364.126 ТУ для схожих моделей серии. Артикул товара — 70114.

Благодаря сочетанию высокой коммутационной способности, стойкости к вибрациям, ударам и экстремальным температурам разъём подходит для применения в аппаратуре ответственного назначения, где требуется длительная безотказная работа в тяжёлых условиях эксплуатации.
