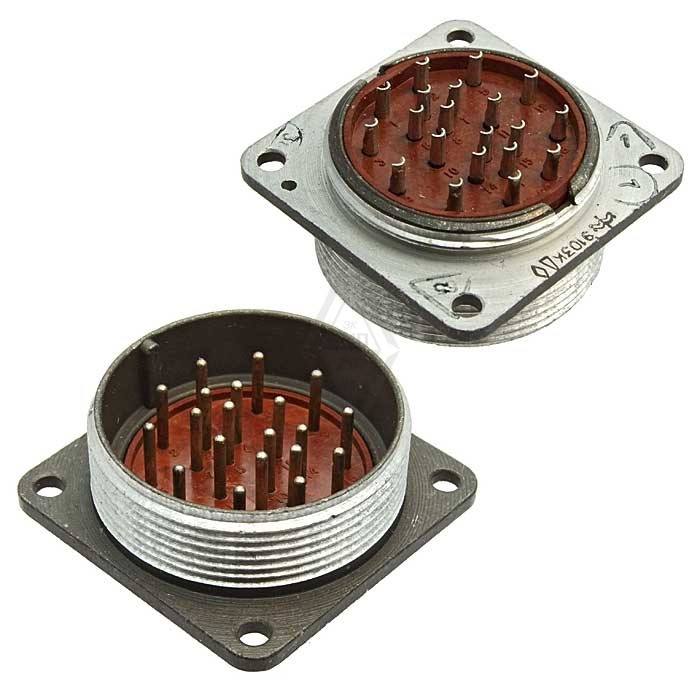

Соединитель 2РМД36Б20Ш5В1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для ручного соединения и разъединения электрических цепей. Он используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Технические характеристики

• Тип соединителя : 2РМД.

• Условный размер корпуса : 36.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 20.

• Часть соединителя : вилка (Ш).

• Сочетание контактов : Все контакты диаметром 1,5 мм.

• Покрытие контактов : Серебро (В).

• Теплостойкость : До +100°C.

Технические параметры :

• Максимальная токовая нагрузка на одиночный контакт: 8 А, суммарная на соединитель: 133 А.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 1000 МОм (или 5000 МОм в некоторых источниках).

• Рабочая температура : От -60°C до +100°C.

• Смена температур : От -60°C до +180°C.

• Атмосферное давление : Рабочее пониженное давление 133,32·10^-12 Па (10^-12 мм рт. ст.), предельное давление до 12 кПа (90 мм рт. ст.).

• Вибрация : Диапазон частот от 1 Гц до 1000 Гц (или до 5000 Гц в некоторых источниках), ускорение 490 м/с?.

• Механический удар : Одиночный удар до 5000 м/с?, многократный удар до 1000 м/с?.

• Минимальная наработка : 5000 часов при 500 циклах сочленения-расчленения

Соединитель имеет резьбовое сочленение и используется в умеренном и холодном климате. Он выдерживает испытания на воздействие климатических факторов, таких как влажное тепло, иней и роса, а также воздействие озона.
