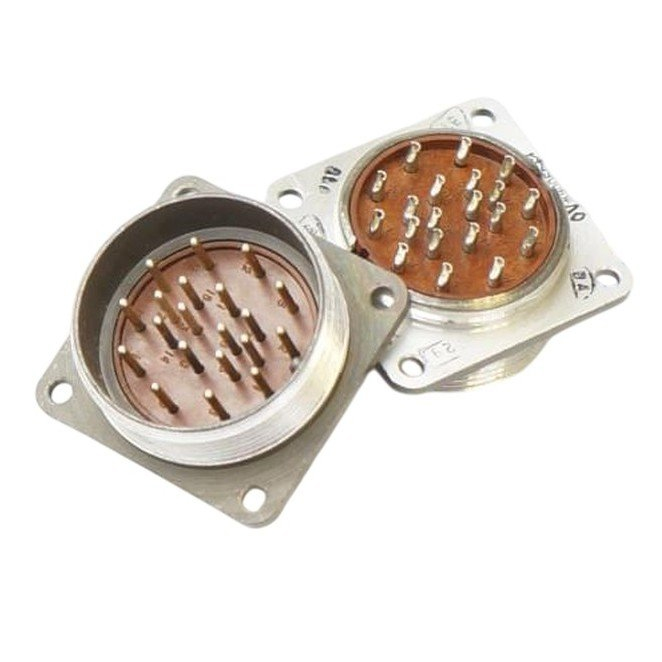

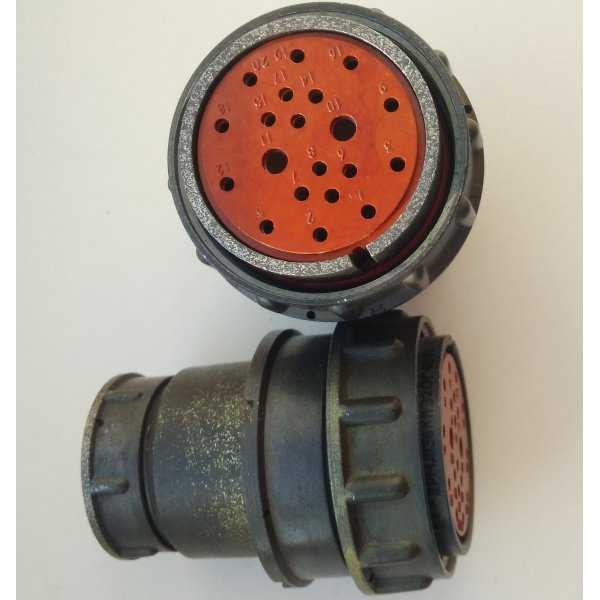

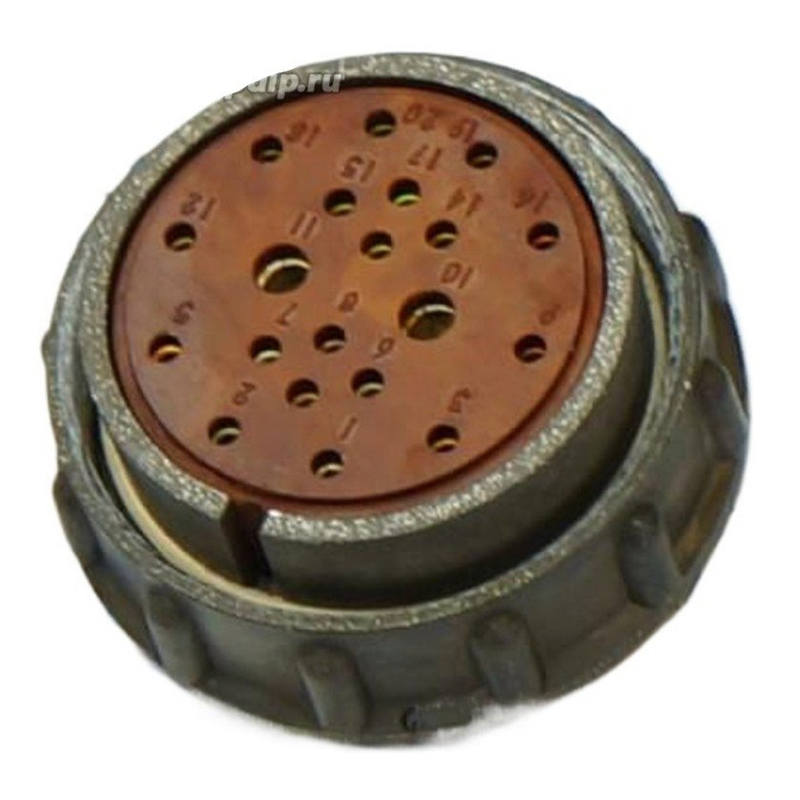

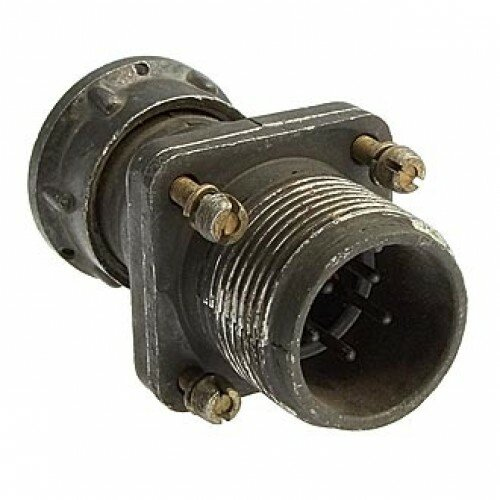

Назначение соединителя 2РМД36Б20Г6В1

Соединитель 2РМД36Б20Г6В1 представляет собой блочную розетку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа в узлах и блоках радиоэлектронной и радиотехнической аппаратуры общего и специального назначения.

Розетка рассчитана на эксплуатацию в составе ответственных электрических соединений, где требуется передача сигналов и питания между отдельными модулями, платами и блоками аппаратуры. Резьбовое сочленение и одношпоночная поляризация корпусов обеспечивают надёжную фиксацию ответных частей и исключают неправильную стыковку.

Расшифровка условного обозначения

Маркировка 2РМД36Б20Г6В1 построена по стандартной схеме и содержит полную информацию о конструкции и исполнении изделия. Ниже приведена расшифровка каждого элемента обозначения.

• 2РМД — тип соединителя;
• 36 — условный размер корпуса;
• Б — блочный тип корпуса;
• 20 — количество контактов;
• Г — розетка;
• 6 — сочетание контактов диаметром 1,5 мм и 3 мм;
• В — серебряное покрытие контактов;
• 1 — теплостойкость до +100 градусов Цельсия.

Электрические характеристики

Токовая нагрузка на одиночный контакт составляет 10 А для контактов диаметром 1,5 мм и 36 А для контактов диаметром 3 мм. Суммарная токовая нагрузка на соединитель достигает 147 А.

Максимальное рабочее напряжение для контактов диаметром 1,5 мм составляет 560 В и 700 В, для контактов диаметром 3 мм — 560 В. Максимальное испытательное напряжение в нормальных климатических условиях равно 1850 В и 2300 В для контактов диаметром 1,5 мм и 1850 В для контактов диаметром 3 мм.

Сопротивление контактов не превышает 2,5 мОм для контактов диаметром 1,5 мм и 0,8 мОм для контактов диаметром 3 мм. Сопротивление изоляции составляет не менее 5000 МОм.

Механические и климатические характеристики

Усилие расчленения соединителей составляет не более 215,82 Н (22 кгс). Сочленение розетки резьбовое, поляризация корпусов одношпоночная. Климатическое исполнение — УХЛ2.1, что соответствует эксплуатации в условиях умеренного и холодного климата.

• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия;
• Относительная влажность при +25 градусов Цельсия: до 98 процентов;
• Теплостойкость: до +100 градусов Цельсия;
• Покрытие контактов: серебро.

Область применения

Блочная розетка 2РМД36Б20Г6В1 востребована при построении внутреннего объёмного монтажа радиоэлектронной аппаратуры. Благодаря сочетанию контактов двух типоразмеров изделие позволяет одновременно коммутировать как силовые, так и сигнальные цепи в пределах одного соединителя.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление, а широкий диапазон рабочих температур и стойкость к повышенной влажности делают соединитель пригодным для аппаратуры, эксплуатируемой в сложных климатических условиях. Изделие подходит для узлов и блоков радиоэлектронной и радиотехнической аппаратуры общего и специального назначения.

Комплектация и особенности конструкции

Соединитель выполнен в блочном корпусе условного размера 36 с двадцатью контактами. Конструкция предусматривает резьбовое сочленение с ответной частью и одношпоночную поляризацию, что упрощает монтаж и снижает риск ошибок при сборке блоков.

Розетка ориентирована на внутренний объёмный монтаж, то есть на установку внутри корпусов аппаратуры, где важны компактность и надёжность соединения. Количество контактов и их сочетание по диаметрам позволяют гибко распределять нагрузку между силовыми и сигнальными линиями в соответствии с требованиями конкретного узла.
