2РМД36Б20Г5В1

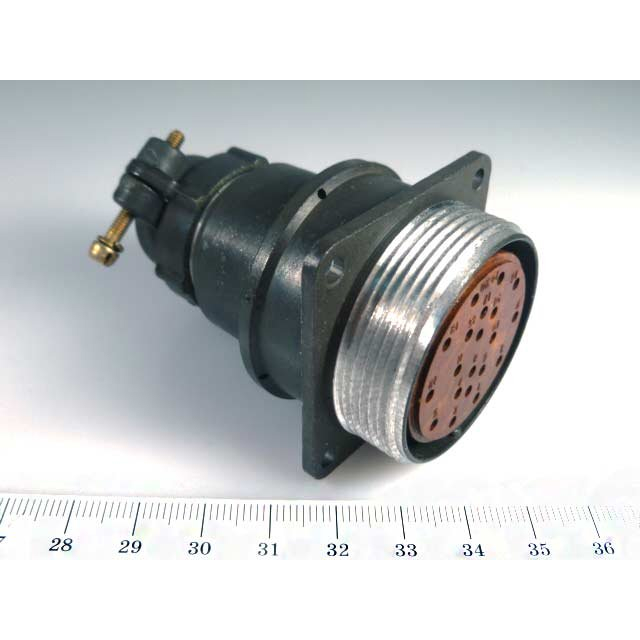

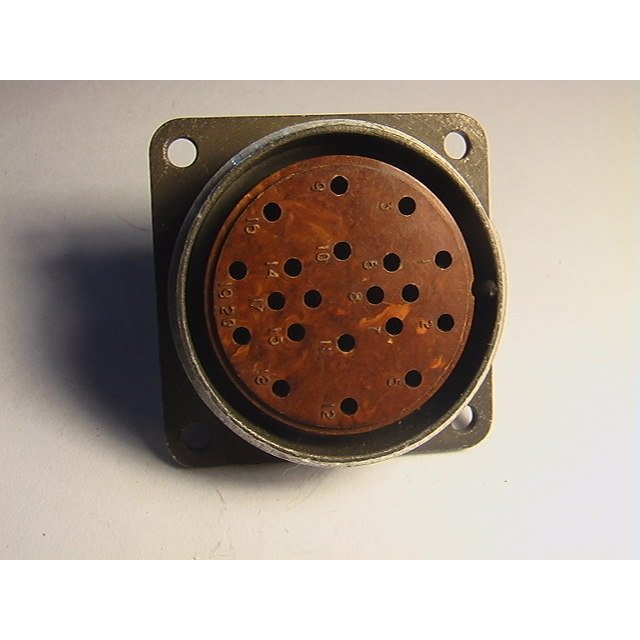

2РМД36Б20Г5В1 — это цилиндрический электрический разъём (розетка) из серии 2РМД с блочным корпусом, предназначенный для соединения в промышленных и специальных системах. Он имеет диаметр посадочного отверстия 36 мм и 20 контактов диаметром 1 мм с серебряным покрытием.

Основные характеристики

Максимальное рабочее напряжение достигает 560–700 В, а токовая нагрузка — до 8 А на контакт и суммарно 133 А на соединитель. Сопротивление изоляции не менее 1000–5000 МОм, электрическая прочность — до 2300 В.

Рабочий диапазон температур — от -60 до +100 °C, наработка — минимум 5000 часов, срок сохраняемости — 15–25 лет. Соединитель выдерживает 500 циклов сочленений-расчленений.

Условия эксплуатации

Подходит для атмосферного давления от 12 до 506 кПа, вибрации (1–5000 Гц, до 490 м/с²), акустического шума (до 170 дБ) и ударов (до 5000 м/с²). Сочленение резьбовое, поляризация одношпоночная.

Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69, применим в военной и специальной технике.
