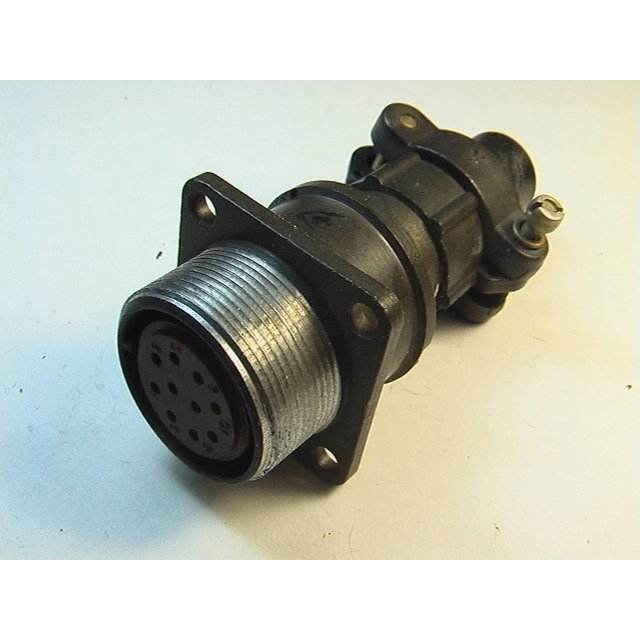

Назначение соединителя 2РМД36Б20Г5В1

Соединитель 2РМД36Б20Г5В1 — это цилиндрический низкочастотный негерметичный разъём, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется надёжная коммутация цепей при умеренных токах и напряжениях.

Модель относится к серии 2РМД и выполнена в приборном (блочном) исполнении, то есть рассчитана на установку непосредственно на корпус прибора или блока аппаратуры. Часть соединителя — розетка, что определяет её роль в составе соединительной пары: розетка принимает ответную часть и обеспечивает электрический контакт между цепями.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного исполнения соединителя. Все значения относятся именно к маркировке 2РМД36Б20Г5В1 и не переносятся автоматически на другие сочетания контактов и корпусов серии.

• Тип соединителя: 2РМД.
• Условный размер корпуса: 36.
• Вид корпуса: Б — приборный (блочный).
• Количество контактов: 20.
• Часть соединителя: Г — розетка.
• Обозначение сочетания контактов: 5 — все контакты диаметром 1,5 мм.
• Покрытие контактов: В — серебро.
• Теплостойкость: 1 — до плюс 100 градусов Цельсия.
• Максимальная токовая нагрузка на одиночный контакт: 8 ампер.
• Суммарная токовая нагрузка на соединитель: 133 ампера.
• Максимальное рабочее напряжение: до 560 вольт или до 700 вольт.
• Максимальное испытательное напряжение: до 1850 вольт или до 2300 вольт в нормальных климатических условиях.
• Сопротивление контактов: не более 2,5 миллиома.
• Сопротивление изоляции: не менее 5000 мегаом.
• Усилие расчленения соединителей: не более 196,2 ньютона.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Предельная температура: от минус 60 до плюс 70 градусов Цельсия.
• Относительная влажность: до 98 процентов при плюс 25 градусах Цельсия.

Электрические параметры

Каждый одиночный контакт диаметром 1,5 мм выдерживает токовую нагрузку до 8 ампер, а суммарная нагрузка на соединитель достигает 133 ампер. Рабочее напряжение составляет до 560 вольт или до 700 вольт в зависимости от условий эксплуатации, испытательное напряжение в нормальных климатических условиях — до 1850 вольт или до 2300 вольт. Низкое переходное сопротивление контактов, не превышающее 2,5 миллиома, и высокое сопротивление изоляции, не менее 5000 мегаом, обеспечивают стабильность передачи сигнала и питания.

Механические и климатические параметры

Усилие расчленения соединителей нормируется на уровне не более 196,2 ньютона, что важно при оценке удобства монтажа и эксплуатации. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, предельная температура — от минус 60 до плюс 70 градусов Цельсия. Допустимая относительная влажность достигает 98 процентов при температуре плюс 25 градусов Цельсия. Исполнение негерметичное, поэтому при эксплуатации следует учитывать условия среды.

Область применения и особенности исполнения

Соединитель 2РМД36Б20Г5В1 востребован в радиоэлектронной аппаратуре, где необходима цилиндрическая разъёмная коммутация цепей постоянного и переменного тока. Приборное исполнение корпуса типа Б позволяет закрепить розетку на блоке или узле, а сочетание 20 контактов диаметром 1,5 мм с серебряным покрытием подходит для цепей с повышенными требованиями к стабильности контакта.

Маркировка изделия полностью отражает его конструктивные признаки: серия 2РМД, размер корпуса 36, приборный корпус Б, 20 контактов, исполнение Г (розетка), сочетание контактов 5, покрытие В (серебро) и теплостойкость 1. Такая расшифровка помогает безошибочно подобрать ответную часть и оценить пригодность соединителя для конкретного узла.

При монтаже и эксплуатации следует опираться на заявленные электрические, механические и климатические характеристики, а также учитывать негерметичность конструкции. Точная расшифровка маркировки и приведённые параметры позволяют использовать соединитель 2РМД36Б20Г5В1 в составе аппаратуры общего и специального назначения без дополнительных допущений.
