2РМД36БПН20Ш5В1: блочная вилка для промышленного электрооборудования

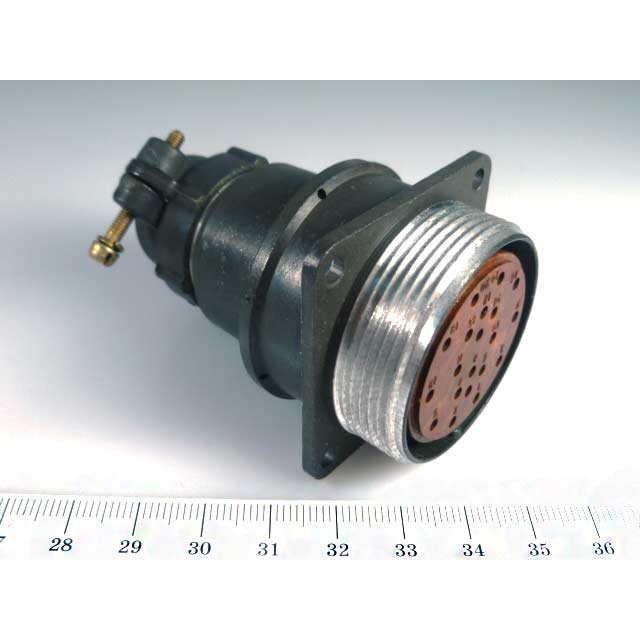

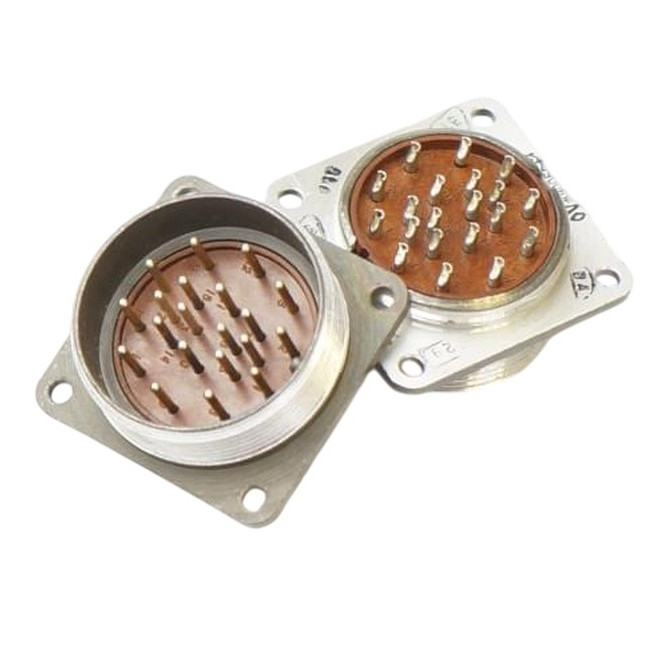

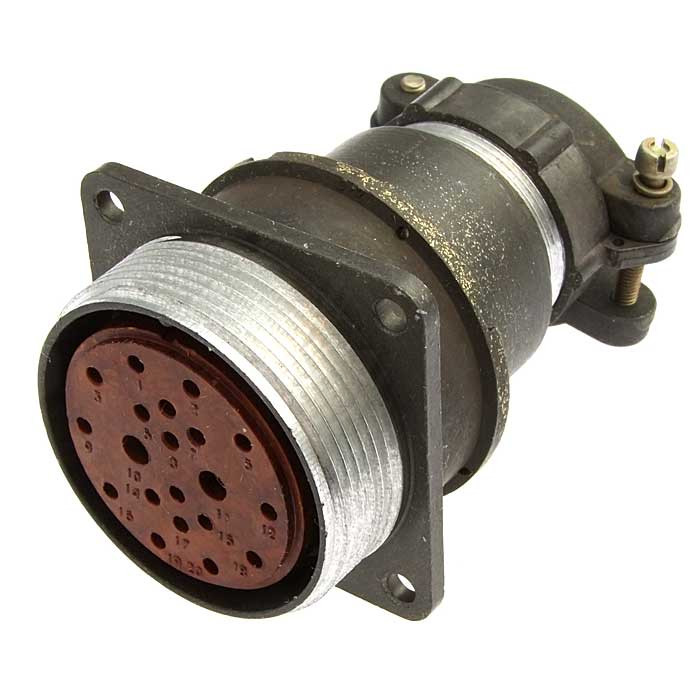

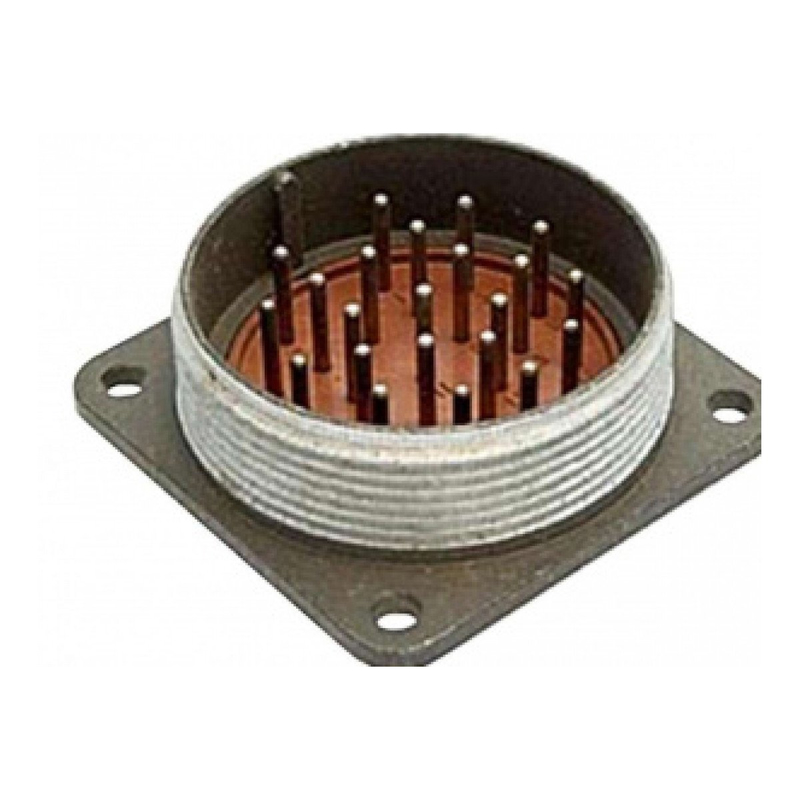

Соединитель 2РМД36БПН20Ш5В1 — цилиндрическая низкочастотная приборная вилка серии 2РМД, рассчитанная на внутренний объёмный монтаж и многоконтактное подключение цепей постоянного и переменного тока. Исполнение с 20 штыревыми контактами, прямым патрубком и резьбовой фиксацией подходит для применения в системах автоматики, измерительной аппаратуре, промышленном оборудовании и других комплексах, где требуются надёжные разъёмные соединения.

Расшифровка маркировки

Обозначение 2РМД36БПН20Ш5В1 отражает конструктивное исполнение изделия:

Таким образом, 2РМД36БПН20Ш5В1 представляет собой приборную 20-контактную вилку с прямым выводом кабеля и контактами с серебряным покрытием.

Основные характеристики

Для данной модификации характерны следующие параметры:

• Количество контактов — 20.

• Условный размер корпуса — 36.

• Тип контактной части — штыри, то есть вилка.

• Диаметр контактов — 1 мм.

• Покрытие контактов — серебро.

• Номинальное рабочее напряжение — до 560 В.

• Предельно допустимое напряжение для соответствующих условий — до 700 В.

• Максимальная нагрузка на один контакт — до 8 А.

• Суммарная токовая нагрузка на соединитель — до 133 А.

• Рабочая частота цепей переменного тока — до 3 МГц.

• Диапазон рабочих температур — от −60 до +100 °C.

• Сопротивление контакта — не более 2,5 мОм.

• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

• Ресурс сочленений и расчленений — до 500 циклов.

Конструкция и особенности

Разъём 2РМД36БПН20Ш5В1 относится к негерметичным соединителям. Поэтому при проектировании аппаратуры важно учитывать условия окружающей среды: для влажных, запылённых либо требующих герметизации отсеков следует дополнительно предусмотреть защиту соединительной зоны или выбрать специализированное герметичное исполнение.

Блочный корпус предназначен для установки на панель, корпус прибора либо монтажную стенку. Прямой патрубок упрощает организацию кабельного ввода при осевом направлении прокладки жгута. Гайка типа Н рассчитана на работу с неэкранированным кабелем, а резьбовое соединение фиксирует вилку и ответную часть в сочленённом положении, снижая риск самопроизвольного разъединения при вибрационных и эксплуатационных нагрузках.

Серебряное покрытие контактов способствует снижению переходного сопротивления. При этом при монтаже необходимо соблюдать технологию пайки, исключать перегрев изолятора и тщательно контролировать качество соединения проводников с контактами.

Где применяется 2РМД36БПН20Ш5В1

Разъём востребован в оборудовании, где необходимо компактно объединить до 20 электрических цепей в одном соединительном узле. Типичные области применения включают:

• Блоки управления и автоматики.

• Силовые и сигнальные шкафы.

• Контрольно-измерительные приборы.

• Испытательные стенды.

• Системы телемеханики и связи.

• Промышленное машиностроение.

• Транспортное, специальное и лабораторное оборудование.

• Внутриприборные и межблочные кабельные соединения.

Пример применения: в приборном шкафу вилка 2РМД36БПН20Ш5В1 может быть установлена на панели блока управления, а ответная кабельная часть — подключена к жгуту, ведущему к датчикам, исполнительным механизмам или соседнему модулю. Это позволяет быстро отсоединять блок при обслуживании без раздельной маркировки и демонтажа каждого проводника.

Что учитывать при подборе

При использовании 2РМД36БПН20Ш5В1 необходимо проверить совместимость с ответной частью по серии, размеру корпуса, контактному сочетанию и исполнению контактов. Для корректной стыковки недостаточно совпадения только числа контактов: ключевыми являются размер 36, схема расположения контактов «5» и соответствующее ответное гнездо.

Также следует заранее оценить:

• фактический ток каждой подключаемой цепи;

• суммарную токовую нагрузку;

• требуемое напряжение и частоту сигнала;

• диаметр и сечение подключаемых проводов;

• необходимость экранирования кабеля;

• климатические и вибрационные условия эксплуатации;

• способ крепления на панели и габариты монтажной зоны.

2РМД36БПН20Ш5В1 сочетает многоконтактную компоновку, прочную приборную конструкцию и резьбовую фиксацию, благодаря чему подходит для создания обслуживаемых и надёжных разъёмных соединений в промышленной электротехнике и электронике.
