2РМД3024Г5В1

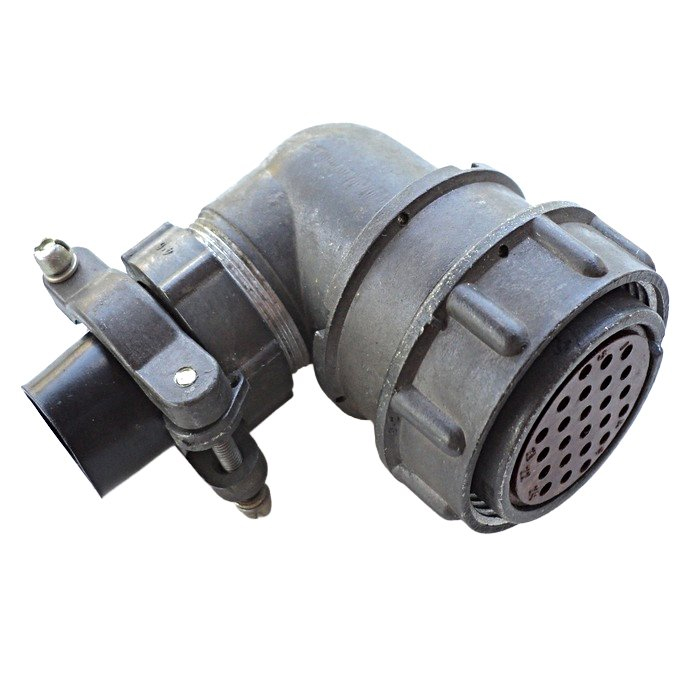

2РМД3024Г5В1 — это цилиндрический низкочастотный электрический соединитель серии 2РМД, предназначенный для соединения длинных электрических цепей в радио- и электроаппаратуре общего назначения. Это негерметичное, всеклиматическое исполнение с резьбовым сочленением и извлекаемыми контактами; обычно указывается монтаж обжимкой и покрытие контактов серебром/золотом в зависимости от исполнения.

Основные свойства

• Тип: цилиндрический низкочастотный соединитель общего назначения.

• Исполнение: негерметичное, всеклиматическое.

• Сочленение: резьбовое.

• Контакты: извлекаемые.

• Монтаж: обжимка.

• Покрытие контактов: серебро, золото.

Технические параметры

• Максимальное рабочее напряжение: до 560 В.

• Максимальная токовая нагрузка на контакт: 7 А.

• Сопротивление электрического контакта: до 2,5 мОм для 1,5 мм; до 1,6 мОм для 2,0 мм; до 0,8 мОм для 3,0 мм.

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочая температура: от -60 до +100 °C.

• Смена температур: от -60 до +150 °C.

Механическая стойкость

Соединитель рассчитан на вибрацию в диапазоне 1–5000 Гц, одиночные удары до 5000 м/с², многократные удары до 1000 м/с² и линейные нагрузки до 2000 м/с². Минимальная наработка составляет 1000 часов при 500 циклах сочленения-расчленения. Минимальный срок сохраняемости — 15 лет.

Где применяется

Такие соединители используют в радиоэлектронной и радиотехнической аппаратуре, где нужен надежный разъем для цепей постоянного и переменного тока. По сути, это разъем для аппаратуры, где важны механическая прочность, стабильный контакт и работа в широком диапазоне условий.
