2РМД27КУЭ19Г5В1 — кабельная розетка для надежных электрических соединений

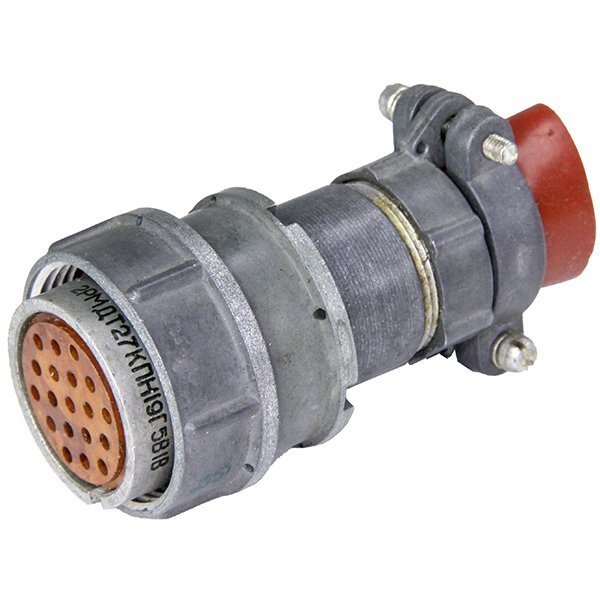

2РМД27КУЭ19Г5В1 — цилиндрический электрический соединитель серии 2РМД, предназначенный для создания разъемных соединений в цепях постоянного и переменного тока. Исполнение ориентировано на внутренний объемный монтаж, подключение экранированного кабеля и применение в аппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и стабильные параметры контактов.

Расшифровка обозначения

Маркировка 2РМД27КУЭ19Г5В1 содержит ключевую информацию о конструкции разъема:

Таким образом, 2РМД27КУЭ19Г5В1 представляет собой 19-контактную кабельную розетку с угловым патрубком и возможностью корректной заделки экрана кабеля.

Основные характеристики

Для исполнения с 19 контактами типовые электрические параметры включают:

• Рабочее напряжение — до 560 В.

• Допустимая токовая нагрузка на один контакт — до 7 А.

• Суммарная допустимая нагрузка на соединитель — до 110 А.

• Сопротивление контакта — не более 2,5 мОм.

• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

• Емкость между контактами — не более 6 пФ.

• Испытательное напряжение при нормальных климатических условиях — до 1850 В.

• Частота переменного тока — до 3 МГц.

• Допустимое сечение присоединяемого провода к хвостовику контакта — до 1 мм².

Серебряное покрытие контактов способствует получению низкого переходного сопротивления и стабильного электрического контакта при многократном соединении и разъединении.

Особенности конструкции

Кабельный корпус позволяет устанавливать разъем непосредственно на жгут или кабель, а угловой патрубок удобен в условиях ограниченного монтажного пространства. Такая компоновка помогает аккуратно вывести кабель под углом, снизить риск перегиба жил и рационально разместить соединение внутри корпуса прибора, шкафа или другого оборудования.

Исполнение с гайкой для экранированного кабеля особенно актуально для цепей управления, измерения, связи и питания, расположенных рядом с источниками электромагнитных помех. При правильной заделке экрана разъем помогает обеспечить непрерывность экранирующего контура и уменьшить восприимчивость линии к помехам.

Соединение частей разъема выполняется резьбовым способом, а поляризация корпуса является одношпоночной. Это снижает вероятность неправильной стыковки ответных частей при монтаже и обслуживании.

Условия эксплуатации

Разъем 2РМД27КУЭ19Г5В1 рассчитан на применение в условиях умеренного и холодного климата, климатическое исполнение — УХЛ2.1. Рабочий диапазон температур указан от −60 до +100 °C, при этом изделие сохраняет работоспособность при повышенной влажности и воздействии вибрации.

Среди заявленных эксплуатационных показателей:

• До 500 циклов сочленения и расчленения.

• Минимальная наработка — 5000 часов.

• Минимальный срок сохраняемости — 15 лет.

• Устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц.

• Возможность работы при высокой относительной влажности — до 98% при +25 °C.

Где применяется 2РМД27КУЭ19Г5В1

Разъем 2РМД27КУЭ19Г5В1 применяется в промышленной, измерительной, транспортной, энергетической и специальной электронной аппаратуре. Он подходит для подключения многожильных кабелей к блокам, панелям, приборам и узлам оборудования, в которых требуется надежное многоконтактное соединение с защитой кабельного ввода.

Типичные задачи применения:

• Передача питания и управляющих сигналов в одном соединителе.

• Подключение кабельных жгутов в шкафах автоматики.

• Монтаж цепей контроля, измерения и сигнализации.

• Соединение блоков промышленного и специального оборудования.

• Подключение экранированных кабелей в системах с повышенными требованиями к электромагнитной совместимости.

При подборе ответной части необходимо учитывать, что данное исполнение является розеткой с 19 контактами диаметром 1,5 мм и конкретной схемой расположения контактов «5». Совместимость определяется не только серией и размером корпуса, но и типом ответной части, контактной формулой, ключеванием, исполнением патрубка и требуемыми условиями эксплуатации.
