2РМД2719Ш5В1

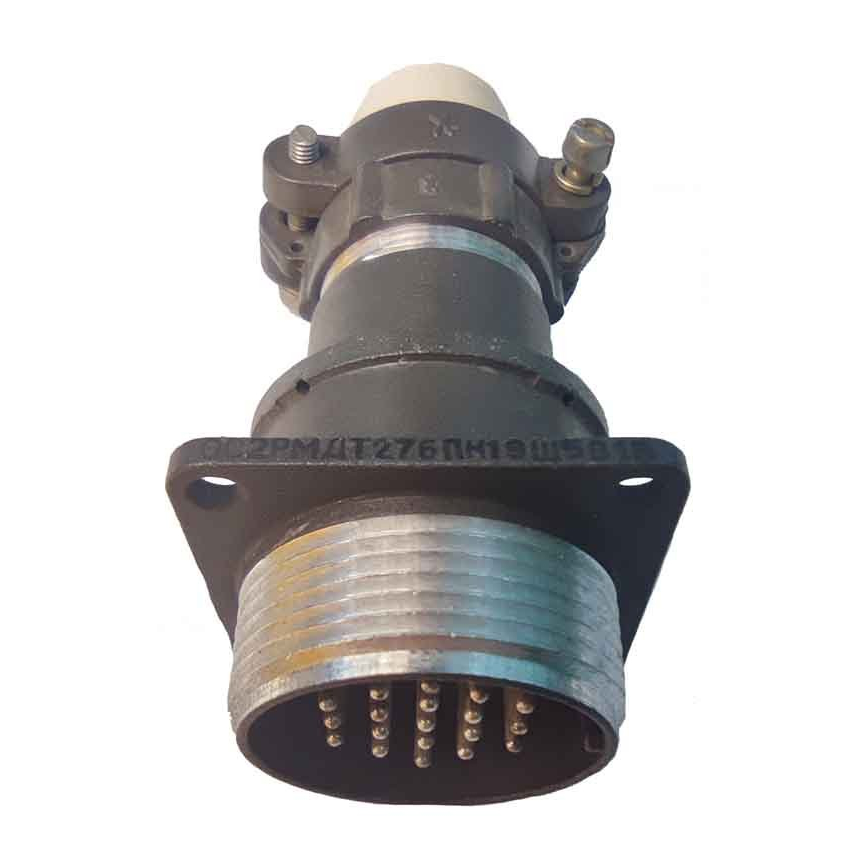

2РМД2719Ш5В1 — это, по сути, цилиндрический низкочастотный разъём серии 2РМД с 19 контактами и посадочным диаметром 27 мм. По найденным данным, это негерметичный приборный соединитель с резьбовым сочленением, рассчитанный на работу в цепях постоянного и переменного тока.

Что это за разъём

Разъём относится к малогабаритным соединителям для блочного и кабельного соединения электрических цепей. Корпус обычно выполнен из алюминиевого сплава АЛ-11, а изолятор — из прессматериала АГ-4. Контакты указываются как с серебряным покрытием, что обычно делают для надёжного электрического контакта и стойкости к износу.

Основные характеристики

• Количество контактов: 19.

• Посадочный диаметр: 27 мм.

• Рабочее напряжение: до 560–700 В, в зависимости от исполнения и источника описания.

• Токовая нагрузка: около 7–8 А на одиночный контакт.

• Рабочая частота: до 3 МГц.

• Диапазон рабочих температур: примерно от -60 °C до +100 °C, а у отдельных исполнений указывается более широкий верхний предел.

Особенности конструкции

Маркировка с буквой «Ш» обычно указывает на вилочную часть, а исполнение 2РМД связано с резьбовой фиксацией соединения. В описаниях также отмечается одношпоночная поляризация корпуса, чтобы разъём нельзя было собрать в неправильном положении.

Где применяется

Такие разъёмы используют в аппаратуре, где нужен компактный и прочный многоконтактный соединитель: в промышленной электронике, измерительной технике, блоках питания и другой аппаратуре общего назначения. Это не «бытовой» разъём, а именно промышленно-приборный тип соединителя.
