Назначение соединителя

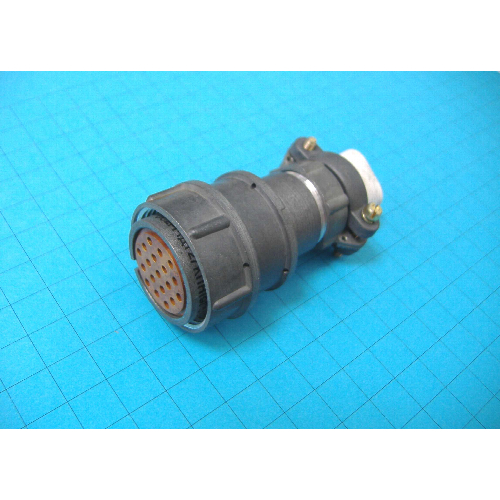

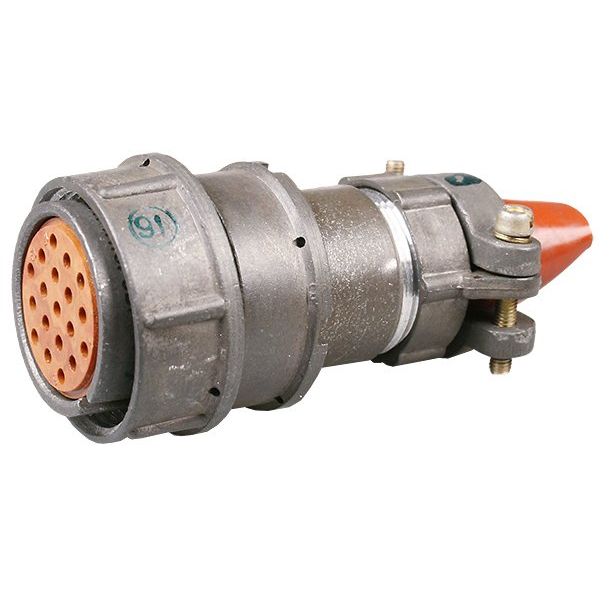

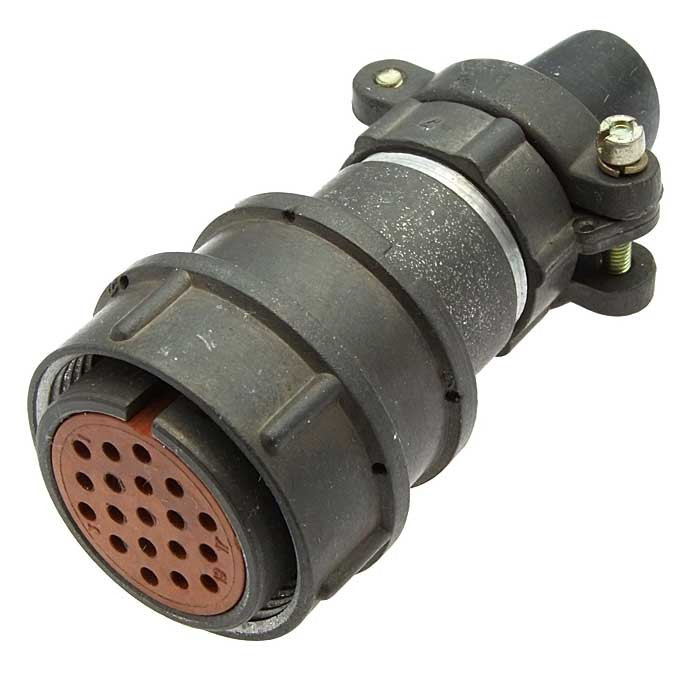

ОС 2РМД27КПН19Г5В1 «ОТК» — цилиндрический низкочастотный негерметичный соединитель, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжная коммутация кабельных и приборных линий.

Поставка осуществляется с приёмкой «ОТК», что подтверждает прохождение заводского контроля качества. Соединитель рассчитан на внутренний и наружный монтаж в климатическом исполнении УХЛ.

Состав и конструктивные особенности

В состав соединителя входят вилка и розетка кабельного или блочного (приборного) типа. Сочленение частей — резьбовое, корпуса имеют одношпоночную поляризацию, что исключает неправильное подсоединение. Монтаж выполняется обжимкой, контакты покрыты золотом или серебром.

Расшифровка условного обозначения

• 2РМД — тип соединителя.
• 27 — условный размер корпуса.
• К — вид корпуса: кабельный.
• П — вид патрубка: прямой.
• Н — вид гайки патрубка: для неэкранированного кабеля.
• 19 — количество контактов.
• Г — часть соединителя: розетка.
• 5 — обозначение сочетания контактов.
• В — покрытие контактов: серебро.
• 1 — теплостойкость: до 100 °С.

Технические характеристики

Соединитель относится к негерметичному типу и выпускается в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69. Вид корпуса — блочный и кабельный, исполнение монтажной части — без патрубка, прямое или угловое. Изделие может быть экранированным или неэкранированным, вид сочленения — резьбовое. Способ монтажа — объёмный и пайкой, монтаж внутренний.

• Покрытие контактов: золото, серебро.
• Частота токовых цепей: до 3 МГц.
• Напряжение: до 700 В.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Теплостойкость: до 100 °С.
• Гарантийная наработка: 1000 часов во всех режимах и условиях, допускаемых ТУ, или 100000 часов в облегчённом режиме.

Применение

Соединители серии 2РМД используются для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Благодаря резьбовому сочленению и одношпоночной поляризации они обеспечивают стабильный электрический контакт при внутреннем и наружном монтаже. Изделие с приёмкой «ОТК» подходит для применения в составе ответственной аппаратуры, где требуется подтверждённое заводское качество.
