Назначение

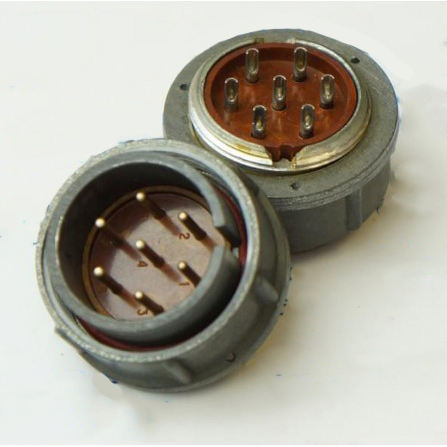

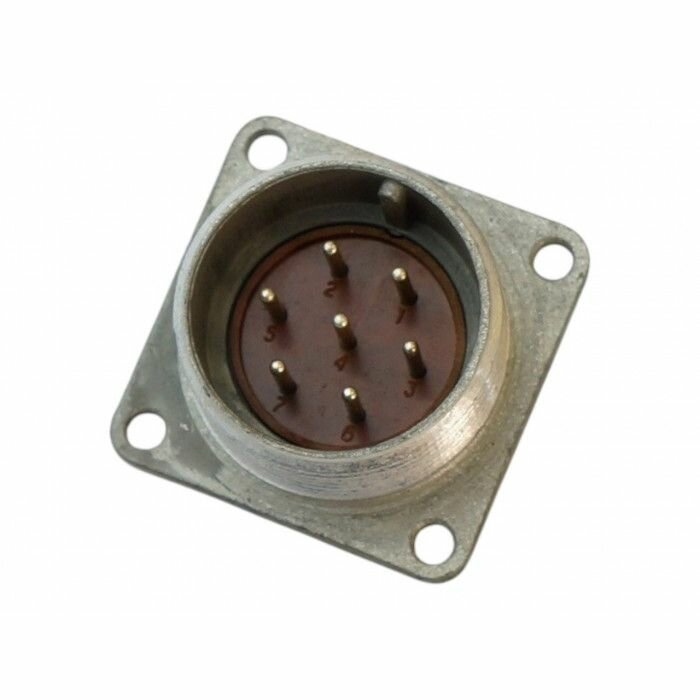

2РМД27КУН7ШВ1 Элекон «5» — цилиндрический низкочастотный разъём производства завода Элекон. Он предназначен для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Артикул товара — 1795, категория — 2РМД27. Изделие относится к серии 2РМД или близкой серии 2РМДТ. Основное назначение — обеспечение электрического соединения между блоками, модулями и кабельными сборками, где требуется цилиндрический низкочастотный разъём с несколькими контактами.

Разъём применяется в аппаратуре, для которой важны устойчивость к вибрациям, тропикоустойчивость и работа в широком диапазоне температур. Он не является герметичным, но имеет тропикоустойчивое исполнение, что расширяет возможности его использования в условиях повышенной влажности и воздействия агрессивных сред.

Конструктивные особенности и маркировка

Корпус разъёма имеет диаметр 27 миллиметров. Количество контактов — 7. Обозначение «КУН» в имеющихся данных указывает на тип конструкции: розетка с утопленными контактами. Покрытие контактов — серебро, что соответствует индексу ШВ1. Индекс «5» обозначает вид приёмки и диаметр контактов 1,5 миллиметра. Приёмка «5» также указана в характеристиках VirtueMart.

• Тип изделия: цилиндрический низкочастотный разъём.
• Производитель: Элекон.
• Серия: 2РМД, близкая 2РМДТ.
• Диаметр корпуса: 27 миллиметров.
• Число контактов: 7.
• Покрытие контактов: серебро, индекс ШВ1.
• Диаметр контактов: 1,5 миллиметра, индекс 5.
• Приёмка: «5».

Технические характеристики

Максимальное рабочее напряжение разъёма — до 560 вольт. Испытательное напряжение — до 1850 вольт. В справочных данных для аналогичных моделей серии указывается суммарная токовая нагрузка до 140 ампер. Эти параметры характеризуют возможности соединения по электрической нагрузке и напряжению.

Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Допускается кратковременный нагрев до плюс 150–180 градусов Цельсия. Относительная влажность может достигать 98 процентов при плюс 25 градусах Цельсия. Исполнение — всеклиматическое.

Условия эксплуатации и устойчивость

Разъём негерметичный и тропикоустойчивый. Он рассчитан на работу в составе радиоэлектронной и радиотехнической аппаратуры общего назначения. Устойчивость к вибрациям и агрессивным средам обеспечивается тропикоустойчивым исполнением. Всеклиматическое исполнение позволяет применять изделие в различных климатических зонах при соблюдении указанных температурных и влажностных ограничений.

Благодаря серебряному покрытию контактов и конструкции с утопленными контактами обеспечивается надёжное электрическое соединение цепей. Негерметичность означает, что изделие не предназначено для работы под водой или в условиях прямого воздействия жидкостей под давлением.

Применение

2РМД27КУН7ШВ1 Элекон «5» используется для надёжного соединения электрических цепей в аппаратуре общего назначения. Типовые области применения — радиоэлектроника, радиотехника, приборные и кабельные соединения, где требуется цилиндрический низкочастотный разъём на 7 контактов с диаметром корпуса 27 миллиметров.

Производитель Элекон выпускает такие разъёмы с заводами в России, обеспечивая соответствие ГОСТам. Изделие имеет приёмку «5», что подтверждает его пригодность для применения в соответствующей аппаратуре. Артикул 1795 и категория 2РМД27 позволяют однозначно идентифицировать товар в каталоге.
