2РМД27КУН7ШВ1 «5»

Цена:

900 ₽

Технические характеристики

2РМД27КУН7ШВ1 «5» — это низкочастотный цилиндрический электрический разъём (соединитель) серии 2РМД, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Он используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, включая авиационное, судовое оборудование и системы АТИ.

Максимальная токовая нагрузка достигает 12 А на одиночный контакт и 70 А суммарно на соединитель, при рабочем напряжении до 700 В. Сопротивление контактов не превышает 2,5 мОм, а сопротивление изоляции — не менее 5000 МОм; испытательное напряжение в нормальных условиях — 2300 В.

Соединитель выдерживает механический удар многократного действия с ускорением 1000 м/с² (длительность 1–5 мс) и одиночного — 5000 м/с² (0,1–2 мс), а также линейное ускорение до 2000 м/с². Климатическое исполнение — УХЛ2.1 для умеренного и холодного климата по ГОСТ 15150-69.

2РМД — тип негерметичного цилиндрического соединителя.
27 — условный размер корпуса.
КУН — кабельный угловой корпус, нормальная (Н) конструкция.
7 — количество контактов.
ШВ1 — патрубок с гайкой для экранированного кабеля, вид 1.
«5» — категория приёмки по ТУ ГЕ0.364.126 (повышенная надёжность).

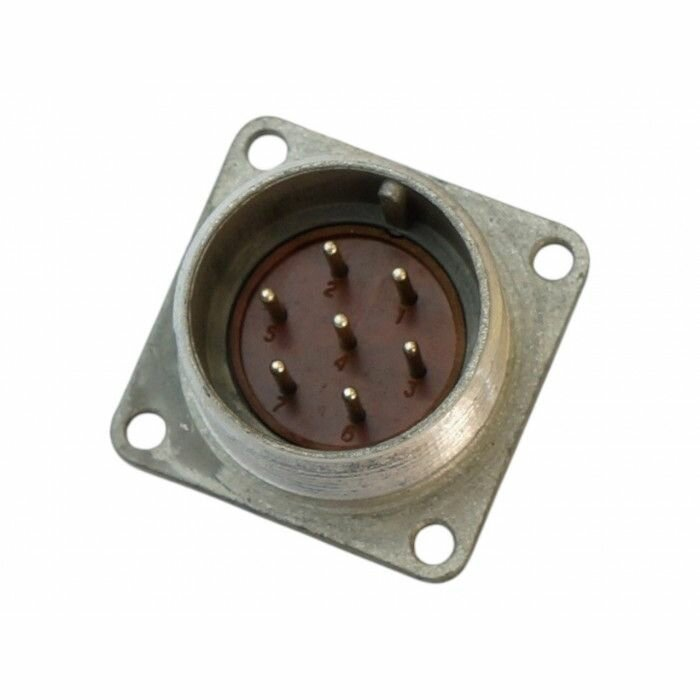

Изображение показывает типичный вид такого разъёма: цилиндрический корпус с многоконтактным интерфейсом и муфтой для фиксации.

Описание

Назначение и область применения

2РМД27КУН7ШВ1 «5» — низкочастотный цилиндрический электрический разъём (соединитель) серии 2РМД, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц.

Соединитель применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, включая авиационное и судовое оборудование, а также системы АТИ.

Технические характеристики

Электрические параметры

Максимальная токовая нагрузка: до 12 А на одиночный контакт и до 70 А суммарно на соединитель.
Рабочее напряжение: до 700 В.
Сопротивление контактов: не более 2,5 мОм.
Сопротивление изоляции: не менее 5000 МОм.
Испытательное напряжение в нормальных условиях: 2300 В.
Диапазон рабочих частот: до 3 МГц.

Механические и климатические воздействия

Механический удар многократного действия: ускорение 1000 м/с², длительность 1–5 мс.
Одиночный механический удар: ускорение 5000 м/с², длительность 0,1–2 мс.
Линейное ускорение: до 2000 м/с².
Климатическое исполнение: УХЛ2.1 для умеренного и холодного климата по ГОСТ 15150-69.

Конструкция и расшифровка обозначения

Разъём имеет негерметичный цилиндрический корпус. Обозначение 2РМД27КУН7ШВ1 «5» расшифровывается следующим образом:

2РМД — тип негерметичного цилиндрического соединителя.
27 — условный размер корпуса.
КУН — кабельный угловой корпус, нормальная (Н) конструкция.
7 — количество контактов.
ШВ1 — патрубок с гайкой для экранированного кабеля, вид 1.
«5» — категория приёмки по ТУ ГЕ0.364.126 (повышенная надёжность).

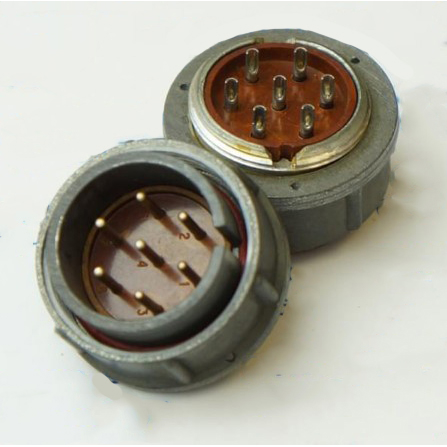

Патрубок с гайкой для экранированного кабеля (ШВ1) позволяет подключать экранированный кабель для снижения электромагнитных помех. Типичный вид разъёма: цилиндрический корпус с многоконтактным интерфейсом и муфтой для фиксации.

Приёмка и надёжность

Соединитель выпускается с категорией приёмки «5» по техническим условиям ГЕ0.364.126. Данная категория соответствует повышенной надёжности изделия.

Указанные характеристики подтверждают возможность применения разъёма в ответственных системах, где требуется устойчивость к вибрациям, ударам и климатическим факторам. Благодаря негерметичной цилиндрической конструкции и угловому кабельному корпусу обеспечивается удобство монтажа в ограниченном пространстве.
