Назначение

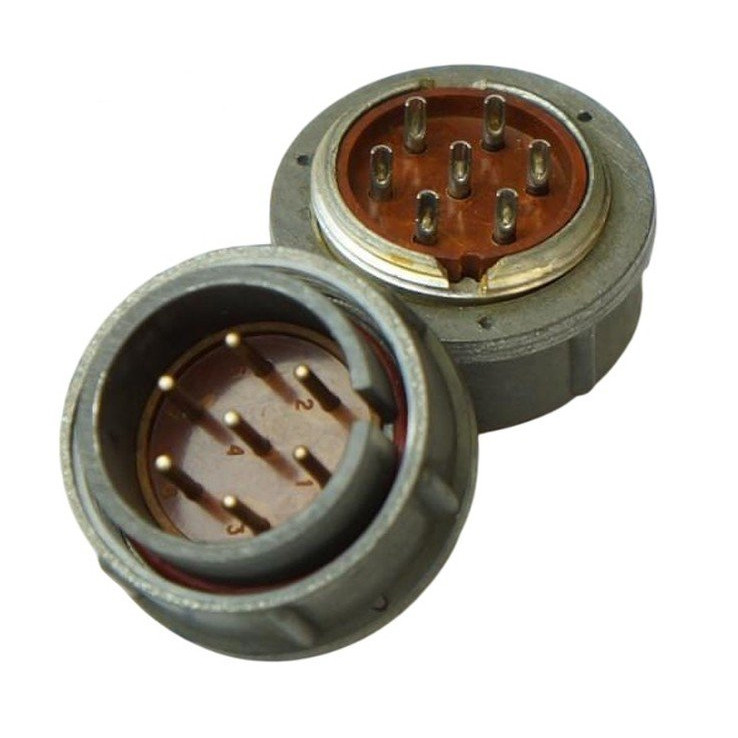

2РМД27КУН7Ш5В1 — это кабельная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока. Она применяется для внутреннего объемного монтажа и является частью серии цилиндрических соединителей 2РМД. Артикул товара — 1794.

Изделие относится к категории 2РМД27. Конструкция предусматривает кабельный тип корпуса, угловой патрубок и гайку патрубка для неэкранированного кабеля. Такое исполнение позволяет использовать вилку в составе кабельных сборок и соединительных узлов, где требуется компактное размещение и надежное электрическое соединение.

Расшифровка обозначения

Обозначение 2РМД27КУН7Ш5В1 построено по стандартной схеме, где каждый символ указывает на определенную особенность исполнения:

• 2РМД — тип соединителя.
• 27 — условный размер корпуса.
• К — кабельный тип корпуса.
• У — угловой тип патрубка.
• Н — гайка патрубка для неэкранированного кабеля.
• 7 — количество контактов.
• Ш — вилка.
• 5 — обозначение сочетания контактов, все контакты диаметром 1,5 мм.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до +100 °С.

Технические характеристики

Для вилки 2РМД27КУН7Ш5В1 заявлены следующие параметры:

• Максимальная токовая нагрузка: на одиночный контакт — 12 А, суммарная на соединитель — 70 А.
• Максимальное рабочее напряжение: 700 В.
• Максимальное испытательное напряжение: в нормальных климатических условиях — 2300 В.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Емкость между контактами: не более 6 пФ.
• Усилие расчленения: не более 65,6 Н, что соответствует 7 кгс.
• Минимальная наработка: 5000 часов.
• Число сочленений-расчленений: 500 раз.
• Минимальный срок сохраняемости: 15 лет.

Условия эксплуатации

Вилка рассчитана на работу в широком диапазоне внешних воздействий. Подтверждены следующие условия:

• Температура окружающего воздуха: рабочая — от -60 °С до +100 °С, предельная — от -60 °С до +70 °С.
• Относительная влажность: до 98% при +25 °С.
• Атмосферное давление: рабочее — 133,32 умноженное на 10 в минус двенадцатой степени Па, что соответствует 10 в минус двенадцатой степени миллиметра ртутного столба; предельное — 12 кПа, что соответствует 90 миллиметрам ртутного столба.
• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 метров на секунду в квадрате.
• Механический удар: пиковое ударное ускорение — 1000 метров на секунду в квадрате для многократного действия и 5000 метров на секунду в квадрате для одиночного действия.

Применение и особенности монтажа

2РМД27КУН7Ш5В1 подходит для использования в различных климатических условиях и выдерживает воздействие влажности, инея и росы. Изделие предназначено для электрических цепей постоянного и переменного тока, а также для внутреннего объемного монтажа.

Хвостовики контактов позволяют присоединять провода сечением до 1 квадратного миллиметра. Семь контактов диаметром 1,5 мм обеспечивают коммутацию цепей с параметрами, указанными в технических характеристиках. Угловой патрубок и гайка для неэкранированного кабеля упрощают ввод кабеля и фиксацию соединения в составе аппаратуры, пультов, блоков и других устройств, где применяются цилиндрические соединители серии 2РМД.
