Назначение

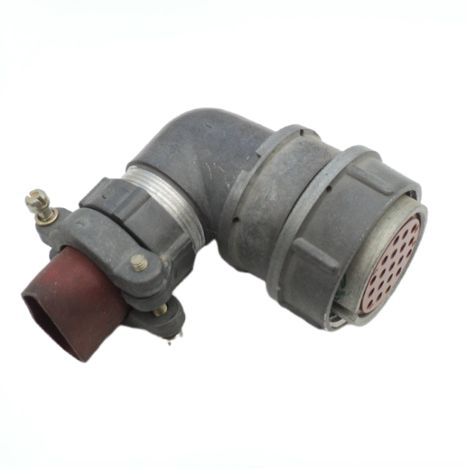

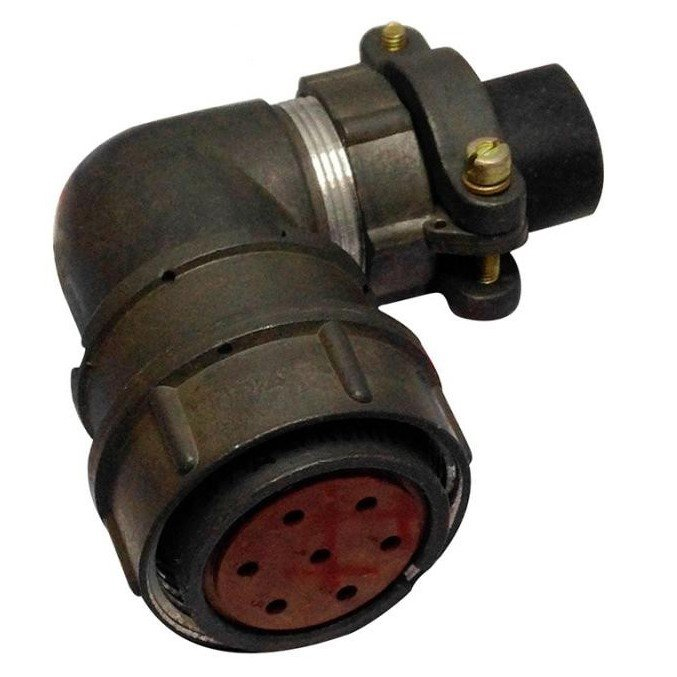

2РМД27КУН7ГВ1В «5» — цилиндрический низкочастотный разъём, выполненный в виде кабельной розетки. Он относится к серии 2РМД/2РМДТ и оснащён угловым патрубком для неэкранированного кабеля. Назначение изделия — надёжное соединение электрических цепей постоянного и переменного тока при внутреннем или объёмном монтаже. Артикул товара — 1793, категория — 2РМД27. Производитель в предоставленных данных не указан.

Конструкция ориентирована на применение в составе промышленных и специальных электрических систем, где требуется коммутация цепей с заданными электрическими и климатическими параметрами. Разъём имеет патрубок для неэкранированного кабеля, что определяет его применение в соответствующих кабельных сборках.

Подтверждённые особенности

Электрические и присоединительные параметры

• Диаметр посадочного отверстия: 27 мм.
• Количество контактов: 7.
• Диаметр контактов: 1 мм.
• Максимальное рабочее напряжение: 560–700 В.
• Токовая нагрузка на контакт: до 50 А.
• Рабочая частота: до 3 МГц.

Надёжность, ресурс и условия эксплуатации

• Сопротивление изоляции: не менее 1000–5000 МОм.
• Интервал рабочих температур: от -60 до +100 °C.
• Количество сочленений-расчленений: до 500.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 15–25 лет.
• Синусоидальная вибрация: устойчивость до 1000 м/с².
• Механические удары: устойчивость до 5000 м/с².
• Повышенная влажность: 98% при +40 °C.
• Пониженное давление: до 10⁻¹² Па.

Конструкция и монтаж

Корпус разъёма изготовлен из алюминиевого сплава АЛ-11. Изолятор выполнен из карболита. Фиксация соединения — резьбовая. Покрытие контактов обычно серебряное. Монтаж производится пайкой. Исполнение по климату — УХЛ2.1.

Угловой патрубок предназначен для неэкранированного кабеля. При монтаже учитываются диаметр посадочного отверстия 27 мм и диаметр контактов 1 мм. Резьбовая фиксация является конструктивной особенностью соединения.

Применение

Разъём применяется для соединения электрических цепей постоянного и переменного тока в условиях внутреннего или объёмного монтажа. Он используется в промышленных и специальных электрических системах. Рабочий диапазон температур от -60 до +100 °C и стойкость к влажности 98% при +40 °C позволяют эксплуатировать изделие в жёстких условиях. Устойчивость к вибрации до 1000 м/с² и ударам до 5000 м/с² подтверждает возможность применения в системах, подверженных механическим нагрузкам.

Приёмка: «5». Это указано в характеристиках VirtueMart и относится к подтверждённым особенностям товара.

Краткий итог

2РМД27КУН7ГВ1В «5» — кабельная розетка серии 2РМД/2РМДТ с 7 контактами диаметром 1 мм и посадочным отверстием 27 мм. Изделие рассчитано на напряжение 560–700 В, ток до 50 А на контакт и частоту до 3 МГц. Ресурс — до 500 сочленений-расчленений, минимальная наработка 5000 часов, срок сохраняемости 15–25 лет. Корпус из алюминиевого сплава АЛ-11, изолятор из карболита, монтаж пайкой, климатическое исполнение УХЛ2.1, приёмка «5».
