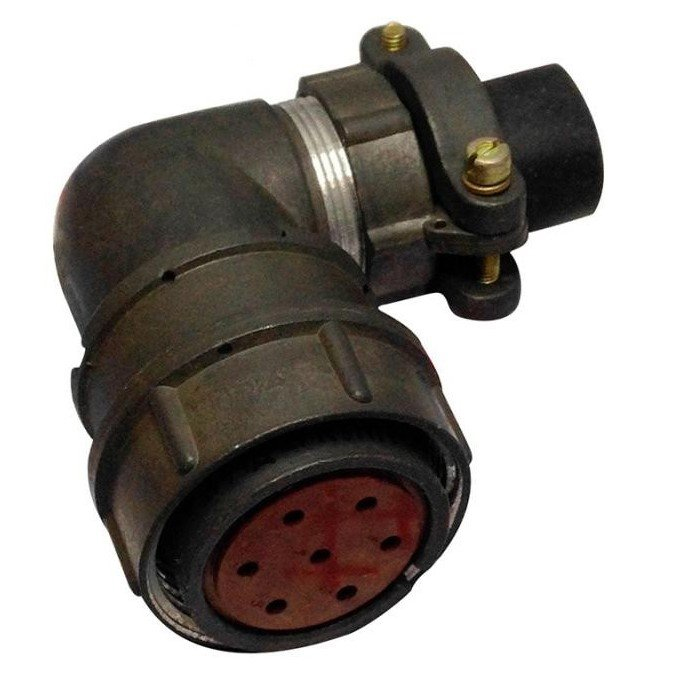

2РМД27КУН7ГВ1 «5» Элекон

Цена:

1050 ₽

Производитель: Элекон

Технические характеристики

2РМДТ27КУН7ГВ1В (с обозначением «5» от Элекон) — это цилиндрический низкочастотный негерметичный разъём тропикоустойчивого исполнения. Он предназначен для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Разъём относится к серии 2РМДТ с условным размером корпуса 27. Вид корпуса — кабельный угловой (КУ), гайка патрубка — для неэкранированного кабеля (Н), часть соединителя — розетка (Г). Обозначение «7ГВ1» указывает на 7 контактов диаметром 1,5 мм с серебряным покрытием (В), а «5» — на конкретное сочетание контактов.

Максимальная токовая нагрузка на контакт достигает 7 А, а суммарная на весь разъём — до 140 А. Рабочее напряжение — до 560 В, испытательное — до 1850 В при нормальных условиях.

Диапазон рабочих температур: от –60°C до +100°C, с возможной кратковременной сменой до +150–180°C. Относительная влажность воздуха при +25°C — до 98%, климатическое исполнение — всеклиматическое.

Разъём производится заводом Элекон и применяется в различных электронных системах благодаря высокой механической и климатической стойкости.

Описание

Назначение

Разъём 2РМД27КУН7ГВ1 Элекон «5» (артикул 1791) предназначен для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Это цилиндрический низкочастотный негерметичный разъём тропикоустойчивого исполнения.

Он обеспечивает коммутацию цепей в условиях повышенной влажности и широкого диапазона температур, что делает его пригодным для использования в различных электронных системах. Разъём негерметичен, однако его конструкция обеспечивает тропикоустойчивость и всеклиматическое исполнение.

Конструктивные особенности и технические характеристики

Расшифровка обозначения

Разъём относится к серии 2РМД с условным размером корпуса 27. Вид корпуса — кабельный угловой (КУ). Гайка патрубка предназначена для неэкранированного кабеля (Н). Часть соединителя — розетка (Г).

Обозначение «7ГВ1» указывает на 7 контактов диаметром 1,5 мм с серебряным покрытием (В). Обозначение «5» в названии, согласно имеющемуся описанию, указывает на конкретное сочетание контактов. В характеристиках товара также указана приёмка «5».

Электрические параметры

Максимальная токовая нагрузка на контакт — до 7 А.
Суммарная токовая нагрузка на весь разъём — до 140 А.
Рабочее напряжение — до 560 В.
Испытательное напряжение — до 1850 В при нормальных условиях.

Условия эксплуатации

Диапазон рабочих температур: от –60°C до +100°C.
Возможна кратковременная смена температуры до +150–180°C.
Относительная влажность воздуха при +25°C — до 98%.
Климатическое исполнение — всеклиматическое.

Применение

Благодаря высокой механической и климатической стойкости разъём применяется в различных электронных системах, радиоэлектронной и радиотехнической аппаратуре общего назначения. Он может использоваться для соединения электрических цепей в условиях тропического климата, при повышенной влажности и в широком диапазоне температур.

Благодаря тропикоустойчивому исполнению разъём может эксплуатироваться в регионах с влажным и жарким климатом. Разъём производится заводом Элекон. Артикул товара — 1791. Категория — 2РМД27. Приёмка — «5».
