Назначение

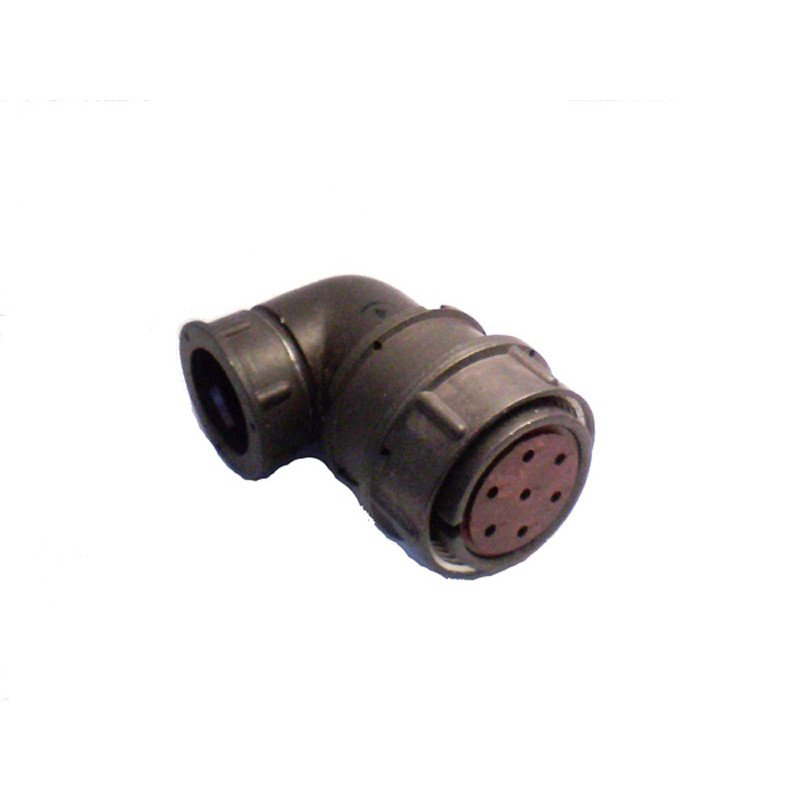

2РМД27КУН7ГВ1 «5» — цилиндрический низкочастотный негерметичный разъём из серии 2РМД, розетка кабельная. Он предназначен для надёжного соединения электрических цепей постоянного и переменного тока в различных устройствах. Артикул товара — 1792, категория — 2РМД27. Разъём применяется для передачи сигналов и мощности на частотах до 3 МГц. В характеристиках VirtueMart указана приёмка «5».

Подтверждённые особенности

Разъём имеет 7 контактов диаметром 1 мм. Контакты выполнены с серебряным покрытием, что обозначено индексом «В». Такое покрытие обеспечивает низкое сопротивление — не более 2,5 мОм — и защиту от коррозии. Максимальное рабочее напряжение достигает 560–700 В. Токовая нагрузка составляет до 12 А на контакт, суммарно — до 70 А.

Диаметр корпуса — 27 мм по посадочному отверстию. Общий диаметр составляет 35 мм, длина — 25 мм. Масса не превышает 33 г. Резьбовое соединение обеспечивает прочную фиксацию. Корпус металлический, предназначен для объёмного монтажа без патрубка, что соответствует индексу «КУН».

Условия эксплуатации

Разъём выдерживает температуры от минус 60 до плюс 100 градусов Цельсия. Он подходит для умеренного и холодного климата, климатическое исполнение — УХЛ2.1. Устойчивость к вибрации заявлена в диапазоне 1–5000 Гц при ускорении до 490 метров на секунду в квадрате. Удары — до 5000 метров на секунду в квадрате, линейное ускорение — 2000 метров на секунду в квадрате, атмосферное давление — до 506 кПа.

Сопротивление изоляции — не менее 1000–5000 МОм. Ресурс составляет 500 сочленений и расчленений, наработка — 5000 часов.

Применение

2РМД27КУН7ГВ1 «5» используется в промышленной электронике, приборостроении и оборудовании, где требуется надёжная передача сигналов и мощности. Благодаря металлическому корпусу, резьбовому соединению и устойчивости к механическим нагрузкам разъём подходит для работы в составе устройств, испытывающих вибрацию, удары и линейные ускорения. Он может применяться в цепях постоянного и переменного тока на частотах до 3 МГц.

• Промышленная электроника.
• Приборостроение.
• Оборудование с повышенными требованиями к виброустойчивости и ударостойкости.
• Устройства, эксплуатируемые в умеренном и холодном климате.
• Цепи постоянного и переменного тока.

Ключевые параметры

• Серия — 2РМД.
• Категория — 2РМД27.
• Артикул — 1792.
• Тип — цилиндрический низкочастотный негерметичный разъём, розетка кабельная.
• Количество контактов — 7.
• Диаметр контактов — 1 мм.
• Покрытие контактов — серебряное, индекс «В».
• Сопротивление контактов — не более 2,5 мОм.
• Максимальное рабочее напряжение — 560–700 В.
• Токовая нагрузка — до 12 А на контакт, суммарно до 70 А.
• Диаметр корпуса — 27 мм по посадочному отверстию.
• Общий диаметр — 35 мм.
• Длина — 25 мм.
• Масса — не более 33 г.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение — УХЛ2.1.
• Приёмка — «5».
