Назначение

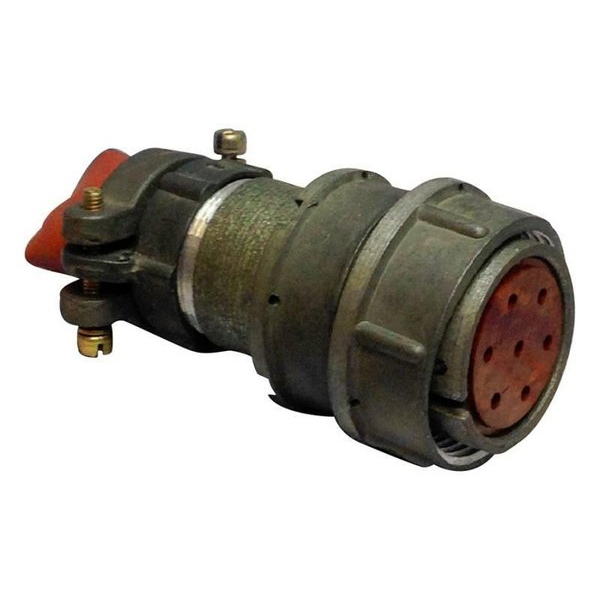

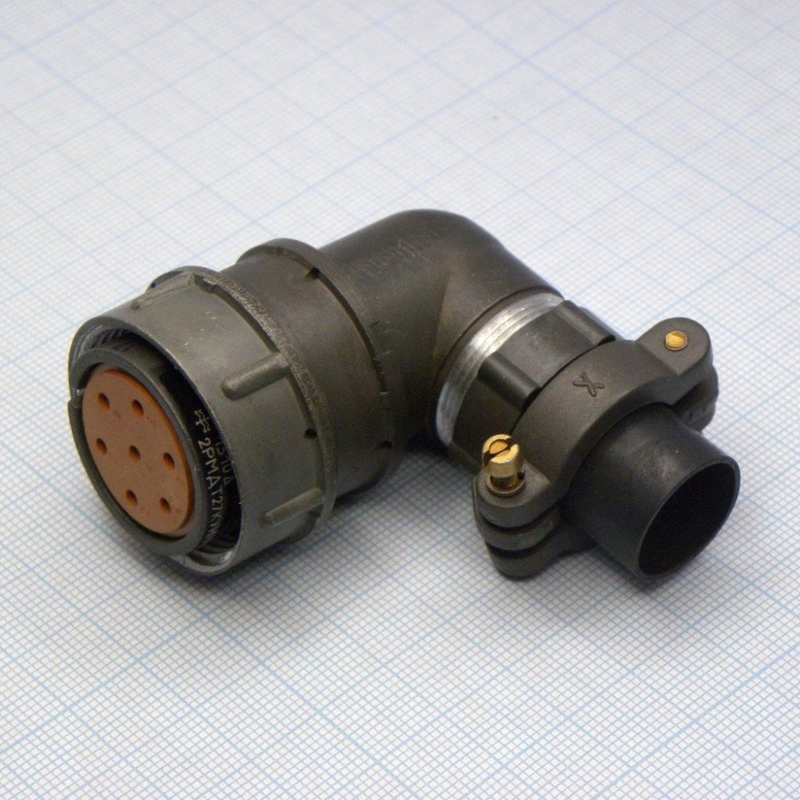

Соединитель 2РМД27КУН7Г5В1В «5», артикул 1788, категория 2РМД27, представляет собой цилиндрический низкочастотный негерметичный разъем. Он предназначен для соединения и разъединения электрических цепей и используется в радиоэлектронной аппаратуре специального и общего назначения. В характеристиках товара указана приемка «5».

Изделие относится к серии 2РМД27 и выполнено в кабельном исполнении. Это розетка, обозначаемая буквой «Г». Сочетание контактов обозначается цифрой «5». Такой соединитель применяется там, где требуется резьбовое сочленение и объемный монтаж пайкой.

Подтверждённые особенности

Для данного соединителя подтверждены следующие особенности:

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое.
• Условный размер корпуса: 27.
• Вид корпуса: кабельный.
• Вид патрубка: угловой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 7.
• Часть соединителя: розетка, обозначается буквой «Г».
• Сочетание контактов: обозначается цифрой «5».
• Покрытие контактов: серебро.
• Теплостойкость: до 100°C.

Технические параметры

Вид сочленения — резьбовое. Способ монтажа — объемный, с использованием пайки. Максимальная рабочая частота — до 3 МГц. Максимальное рабочее напряжение — 560 или 700 В в зависимости от типономинала. Сопротивление контактов зависит от диаметра контакта.

Соединитель изготовлен в соответствии с ГОСТ 15150-69. Гарантийный срок хранения составляет 15 лет. Всеклиматическое исполнение и тропикоустойчивость расширяют область применения изделия в составе радиоэлектронной аппаратуры.

Применение

Соединители этого типа используются для внутреннего монтажа в радиоэлектронной аппаратуре. Они могут работать с экранированными или неэкранированными кабелями. Для данной модели указана гайка патрубка для неэкранированного кабеля, поэтому при монтаже следует учитывать это исполнение.

Резьбовое сочленение обеспечивает соединение и разъединение электрических цепей. Объемный монтаж выполняется пайкой. Благодаря покрытию контактов серебром и теплостойкости до 100°C соединитель может применяться в аппаратуре, где заявлены соответствующие условия эксплуатации. В характеристиках товара отдельно указана приемка «5».
