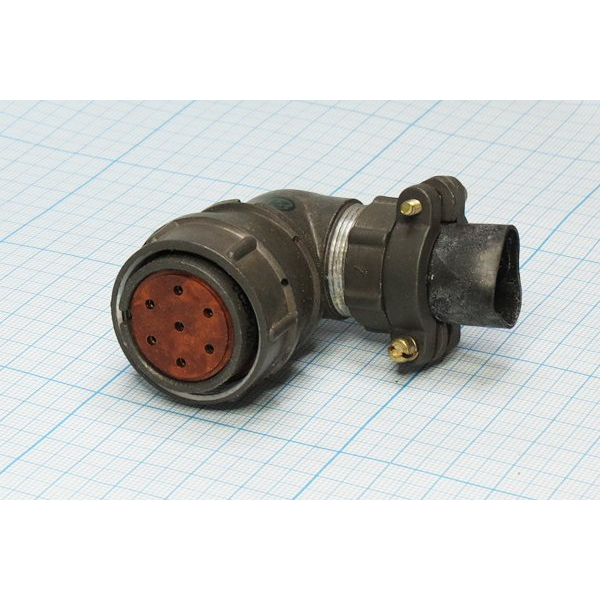

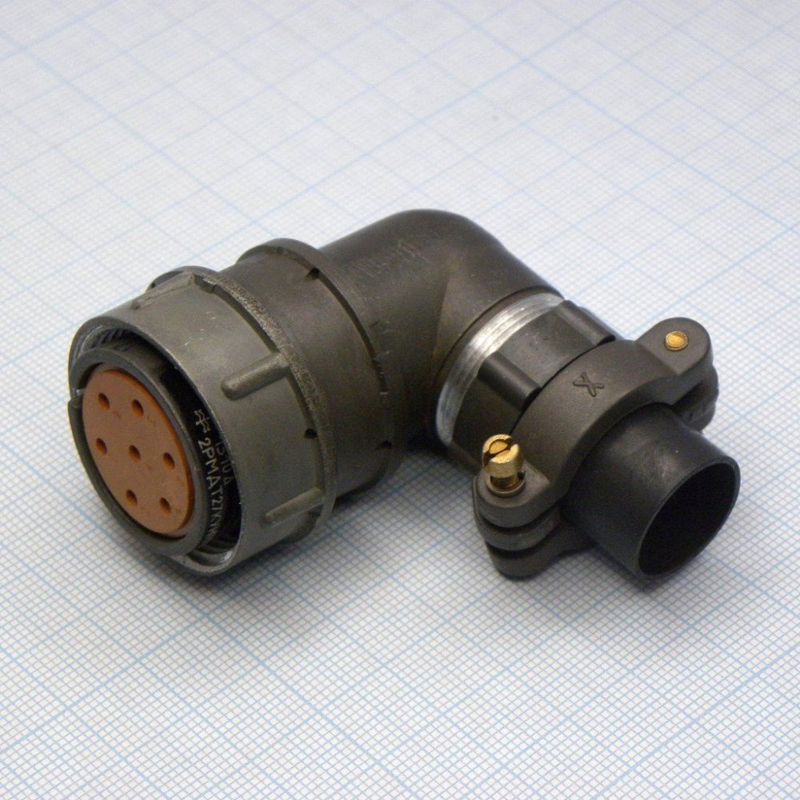

2РМД27КУН7Г5В1 — это кабельная розетка с угловым патрубком, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и может соединять неэкранированные кабели.

Технические характеристики

• Тип соединителя : 2РМД.

• Условный размер : 27.

• Тип корпуса : Кабельный.

• Тип патрубка : Угловой.

• Тип гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 7.

• Тип розетки : Г.

• Сочетание контактов : Все контакты диаметром 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : +100° С.

Основные технические параметры :

• Максимальная токовая нагрузка на одиночный контакт : 12 А.

• Суммарная токовая нагрузка на соединитель : 70 А.

• Максимальное рабочее напряжение : 700 В.

• Максимальное испытательное напряжение : 2300 В в нормальных условиях.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Емкость между контактами : Не более 6 пФ.

Условия эксплуатации :

• Рабочая температура : От -60° С до +100° С.

• Предельная температура : От -60° С до +70° С.

• Относительная влажность : До 98% при +25° С.

• Атмосферное давление : Рабочее — 133,32·10^-12 Па, предельное — 12 кПа.

Механические характеристики :

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц.

• Акустический шум : Диапазон частот от 50 Гц до 10 кГц.

• Механический удар : Пиковое ударное ускорение до 5000 м/с?.

Применение : Используется в различных электронных устройствах для обеспечения надежного соединения кабелей.
