2РМД27КУН19ШВ1 «5» Сектор

Цена:

1350 ₽

Производитель: Сектор

Технические характеристики

2РМД27КУН19ШВ1 Сектор «5» — это электрический цилиндрический низкочастотный герметичный разъём серии 2РМД, предназначенный для соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц. Он используется в авиации, технике и корабельном оборудовании, включая гиромоторы и датчики.

Electrical connector

Разъём имеет кабельный корпус вилки или розетки размером 27, с угловым кожухом под неэкранированный кабель (КУН), 19 контактами в секторе «5» и серебряным покрытием (ШВ). Максимальная токовая нагрузка — 7 А на контакт и 110 А суммарно, рабочее напряжение до 560 В.

Сопротивление контактов не превышает 2,5 мОм, изоляции — не менее 5000 МОм, ёмкость между контактами — до 6 пФ. Сочленение резьбовое с одношпоночной поляризацией, усилие расчленения — до 196,2 Н.

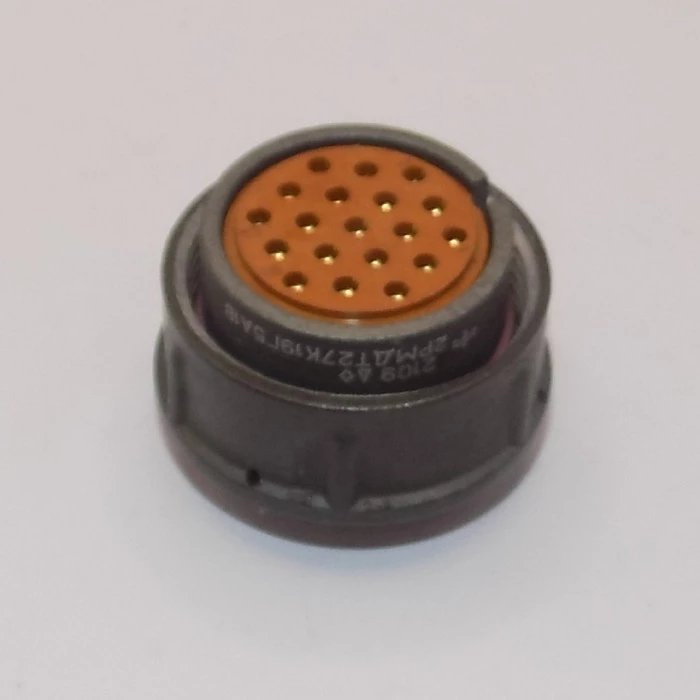

На изображении показан типичный цилиндрический разъём с 19 контактами и муфтой соединения, характерный для этой серии.

Рабочий температурный диапазон — от -60°C до +100°C (предельный до +70°C), смена температур до +180°C, влажность до 98% при +25°C. Выдерживает пониженное давление до 133,32·10⁻¹² Па, повышенное до 506 кПа, вибрацию до 490 м/с², акустический шум 170 дБ и удары до 5000 м/с².

Климатическое исполнение УХЛ2.1, наработка не менее 5000 часов, число соединений-расчленений — 500, срок хранения — 15 лет. Допускает провода сечением до 1 мм².

Описание

Назначение

2РМД27КУН19ШВ1 Сектор «5» — электрический цилиндрический низкочастотный герметичный разъём серии 2РМД. Он предназначен для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в авиационной технике, корабельном оборудовании и других областях, где требуется соединение в условиях вибрации, перепадов давления и температур. В том числе он может использоваться в составе гиромоторов и датчиков.

Конструкция и особенности

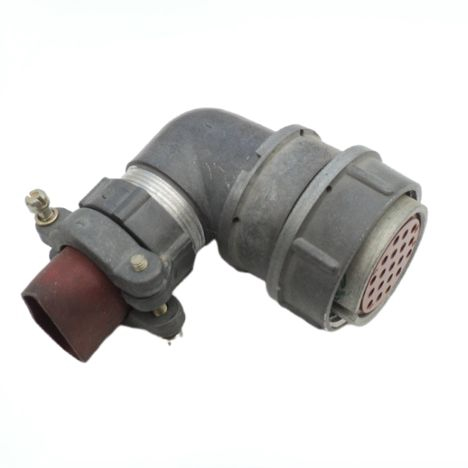

Изделие имеет кабельный корпус вилки или розетки размера 27. Исполнение корпуса — угловой кожух под неэкранированный кабель (КУН). В разъёме предусмотрено 19 контактов, расположенных в секторе «5». Контакты имеют серебряное покрытие (ШВ). Сочленение резьбовое, поляризация одношпоночная. Усилие расчленения составляет до 196,2 Н. Допускается подключение проводов сечением до 1 мм².

Максимальная токовая нагрузка — 7 А на контакт и 110 А суммарно. Рабочее напряжение — до 560 В. Сопротивление контактов не превышает 2,5 мОм. Сопротивление изоляции — не менее 5000 МОм. Ёмкость между контактами — до 6 пФ.

В карточке товара указана приёмка «5». Артикул — 1783. Категория — 2РМД27. Производитель — Сектор.

Условия эксплуатации

Рабочий температурный диапазон — от минус 60 °C до плюс 100 °C, предельный — до плюс 70 °C. Допускается смена температур до плюс 180 °C. Влажность — до 98 % при плюс 25 °C. Разъём выдерживает пониженное давление до 133,32 на 10 в минус двенадцатой степени Па и повышенное давление до 506 кПа. Устойчив к вибрации до 490 м/с², акустическому шуму 170 дБ и ударам до 5000 м/с². Климатическое исполнение — УХЛ2.1.

Наработка составляет не менее 5000 часов. Число соединений-расчленений — 500. Срок хранения — 15 лет.

Применение

Разъём 2РМД27КУН19ШВ1 Сектор «5» применяется для коммутации электрических цепей в авиации, технике и корабельном оборудовании. Он подходит для использования в гиромоторах, датчиках и других устройствах, где необходима герметичность и стойкость к внешним воздействиям. Благодаря 19 контактам в секторе «5» и серебряному покрытию он обеспечивает электрическое соединение в пределах указанных нагрузок.

Ключевые параметры

Серия: 2РМД.
Тип: электрический цилиндрический низкочастотный герметичный разъём.
Корпус: кабельный, размер 27, угловой кожух под неэкранированный кабель (КУН).
Количество контактов: 19, сектор «5».
Покрытие контактов: серебряное (ШВ).
Частота: до 3 МГц.
Ток: до 7 А на контакт, до 110 А суммарно.
Напряжение: до 560 В.
Сопротивление контактов: не более 2,5 мОм.
Сопротивление изоляции: не менее 5000 МОм.
Ёмкость между контактами: до 6 пФ.
Усилие расчленения: до 196,2 Н.
Сечение проводов: до 1 мм².
Приёмка: «5».

Условия и ресурс

Рабочая температура: от минус 60 °C до плюс 100 °C.
Предельная температура: до плюс 70 °C.
Смена температур: до плюс 180 °C.
Влажность: до 98 % при плюс 25 °C.
Пониженное давление: до 133,32 на 10 в минус двенадцатой степени Па.
Повышенное давление: до 506 кПа.
Вибрация: до 490 м/с².
Акустический шум: 170 дБ.
Удары: до 5000 м/с².
Климатическое исполнение: УХЛ2.1.
Наработка: не менее 5000 часов.
Число соединений-расчленений: 500.
Срок хранения: 15 лет.

Таким образом, 2РМД27КУН19ШВ1 Сектор «5» представляет собой герметичный низкочастотный разъём с 19 контактами, серебряным покрытием и угловым кожухом под неэкранированный кабель. Его характеристики подтверждают возможность применения в указанных условиях эксплуатации при соблюдении заявленных параметров.
