Назначение

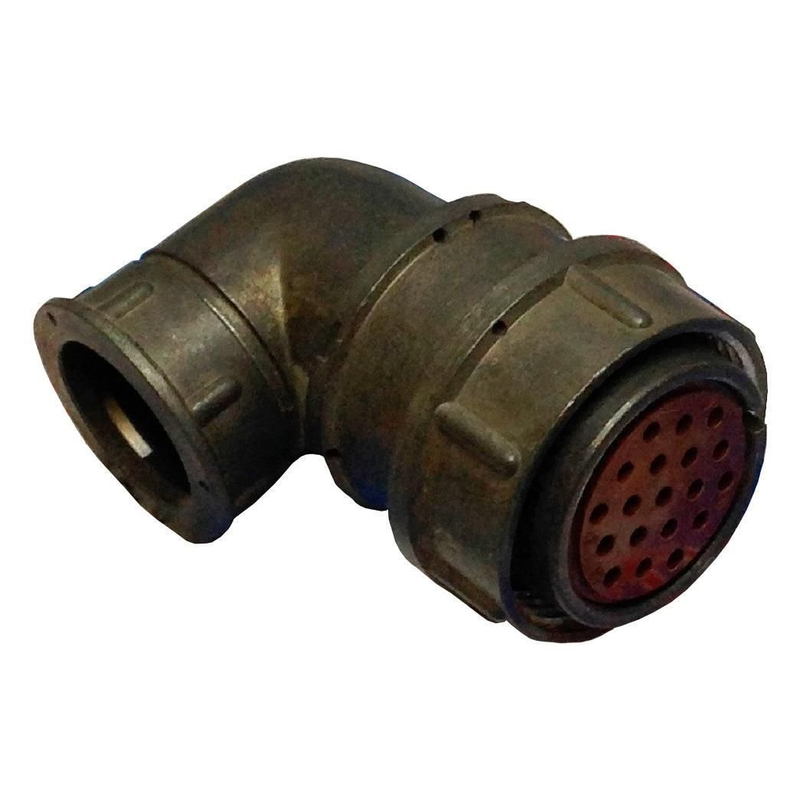

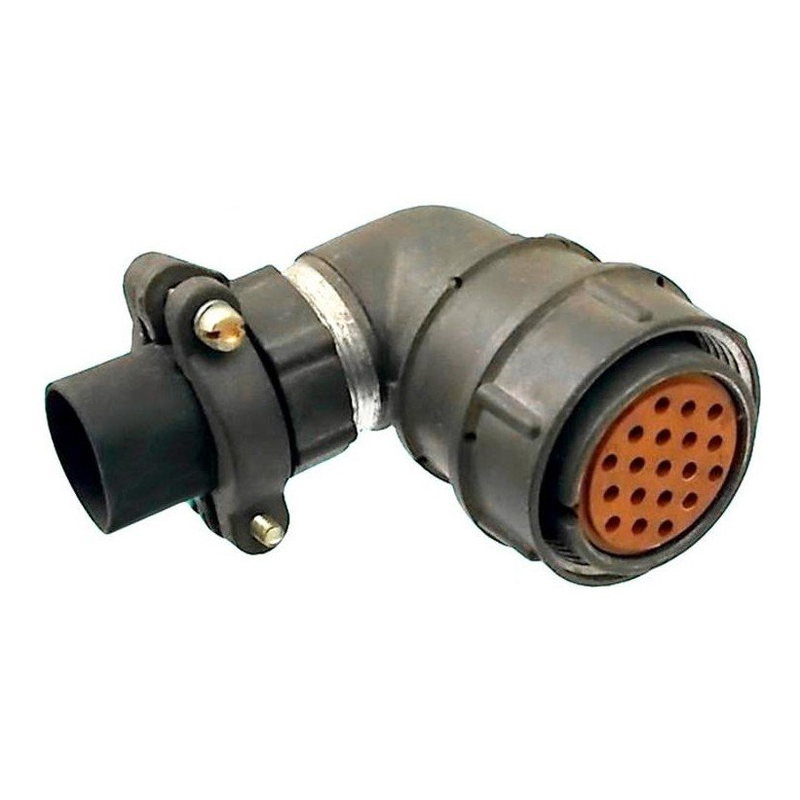

Соединитель 2РМД27КУН19Ш5В1 представляет собой кабельную вилку, предназначенную для использования в электрических цепях постоянного и переменного тока. Изделие относится к серии 2РМД, которая объединяет цилиндрические низкочастотные разъёмы. Вилка применяется для внутреннего объёмного монтажа и обеспечивает электрическое соединение проводников в составе различных устройств и приборов.

Конструкция соединителя рассчитана на эксплуатацию в условиях повышенных требований к надёжности и устойчивости к внешним воздействиям. Вилка может использоваться в цепях с частотой до 3 МГц и выдерживать значительные токовые нагрузки.

Технические характеристики

Основные электрические параметры

• Тип соединителя: негерметичный цилиндрический разъём.
• Количество контактов: 19.
• Максимальное рабочее напряжение: до 560 В (по некоторым источникам — до 700 В).
• Токовая нагрузка: на одиночный контакт — 7 А, суммарная — до 110 А (по другим данным — до 50 А).
• Частота: до 3 МГц.

Эксплуатационные показатели

• Температурный диапазон: от минус 60 °С до плюс 100 °С.
• Климатическое исполнение: УХЛ2.1.
• Сопротивление изоляции: не менее 1000 МОм (по другим данным — не менее 5000 МОм).
• Минимальная наработка: 5000 часов.
• Количество сочленений-расчленений: до 500 раз.
• Срок сохраняемости: 15 лет (по другим данным — 25 лет).

Материалы и конструктивные особенности

• Материал корпуса: специальный сплав алюминия АЛ-11.
• Покрытие контактов: серебро.
• Диаметр контактов: 1,5 мм (по другим данным — 1 мм).
• Вид патрубка: угловой.
• Вид гайки патрубка: для неэкранированного кабеля.

Применение

Вилка 2РМД27КУН19Ш5В1 предназначена для внутреннего объёмного монтажа. Она может эксплуатироваться в различных климатических условиях, включая влажное тепло, иней и росу. Соединитель устойчив к механическим ударам и вибрациям, что позволяет использовать его в составе оборудования, работающего в жёстких условиях.

Благодаря своим характеристикам, изделие находит применение в электрических цепях постоянного и переменного тока, где требуется надёжное соединение с большим числом контактов. Угловой патрубок и гайка для неэкранированного кабеля обеспечивают удобство монтажа и защиту от механических повреждений.

Расшифровка условного обозначения

1. 2РМД — тип соединителя.
2. 27 — условный размер корпуса.
3. К — кабельный тип корпуса.
4. У — угловой тип патрубка.
5. Н — гайка патрубка для неэкранированного кабеля.
6. 19 — количество контактов.
7. Ш — вилка.
8. 5 — обозначение сочетания контактов (все контакты диаметром 1,5 мм).
9. В — серебряное покрытие контактов.
10. 1 — теплостойкость плюс 100 °С.
