Назначение разъема

Розетка 2РМД27КУН19Г5В1 представляет собой цилиндрический низкочастотный соединитель, выполненный по советской и российской системе обозначений серии 2РМ. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре общетехнического назначения, контрольно-измерительном оборудовании, блоках питания и управляющих системах. Разъем широко применяется при ремонте, модернизации и восстановлении работоспособности ранее выпущенной техники, где требуется сохранение полной совместимости с существующими ответными частями.

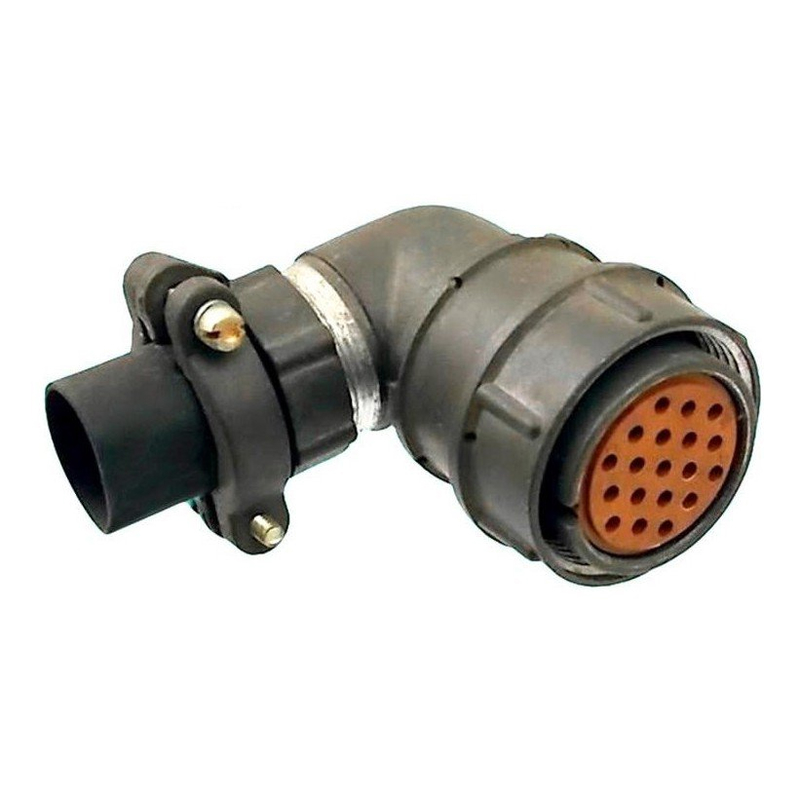

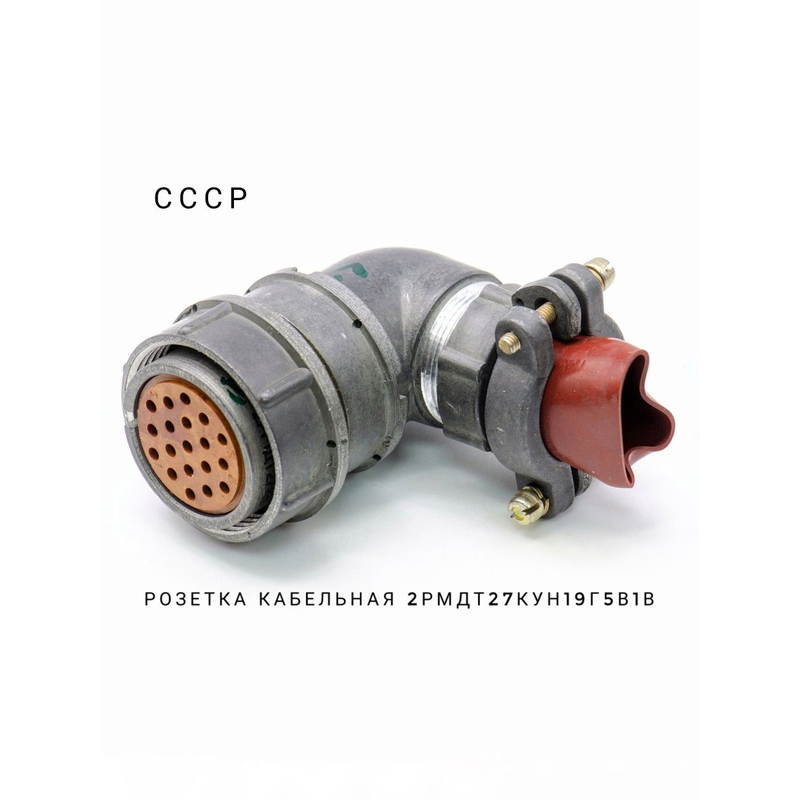

Кабельное исполнение с угловым патрубком обеспечивает удобный подвод монтажных проводов в условиях ограниченного пространства. Накидная гайка на патрубке рассчитана на фиксацию неэкранированного кабеля, что упрощает сборку жгутов и подключение внешних линий связи.

Подтвержденные особенности конструкции

Розетка выполнена в негерметичном корпусе кабельного типа и оснащена объемным монтажом. Основные элементы конструкции включают корпус из алюминиевого сплава с оксидированным покрытием серого цвета, изолятор из карболита со съемными контактами, а также контактную группу из латуни с серебряным покрытием. Разъем содержит 19 контактов типа «гнездо» диаметром 1,5 миллиметра каждый.

Стыковка с ответной вилкой осуществляется резьбовым соединением посредством накидной гайки с шагом резьбы порядка M30×1,5 миллиметра. Электрический монтаж производится методом пайки проводов непосредственно к хвостовикам контактов. Конструкция допускает установку разъема в любом пространственном положении без ограничений по ориентации корпуса.

Ключевые технические параметры

• Количество контактов — 19, тип «гнездо»
• Диаметр контактов — 1,5 миллиметра
• Максимальное рабочее напряжение — до 560–700 вольт в нормальных условиях
• Ток на один контакт — около 7 ампер
• Суммарный ток по разъему — порядка 110 ампер при равномерном распределении нагрузки
• Переходное сопротивление контакта — не более 2,5 миллиома
• Сопротивление изоляции — не менее 5000 мегаом в нормальных климатических условиях
• Диаметр корпуса — около 35 миллиметров
• Общая высота — порядка 62–63 миллиметров в зависимости от конфигурации патрубка

Условия эксплуатации и надежность

Изделие соответствует климатическому исполнению УХЛ 2.1 и рассчитано на работу в умеренном климате при размещении внутри помещений или корпусов аппаратуры. Температурный диапазон эксплуатации составляет примерно от минус 60 до плюс 100 градусов Цельсия. Разъем сохраняет работоспособность при относительной влажности воздуха до 98 процентов при температуре плюс 40 градусов Цельсия.

Конструкция устойчива к механическим воздействиям: синусоидальная вибрация с ускорением до 50 g, многократные удары до 100 g и одиночные ударные нагрузки до 500 g. Минимальный ресурс составляет 500 циклов сочленения и расчленения. При соблюдении допустимых режимов по току и температуре срок службы достигает сотен тысяч часов.

Применение

Розетка 2РМД27КУН19Г5В1 востребована в промышленной электронике, измерительных комплексах, устройствах автоматизации и управления, а также в аппаратуре, выпущенной в период с конца 1980-х годов и эксплуатируемой до настоящего времени. Разъем подходит для организации многоканальных сигнальных и силовых соединений, где требуется стабильное контактирование при вибрациях и перепадах температуры. Использование стандартизированной системы 2РМ позволяет подбирать ответные вилки без доработки посадочных мест и монтажных отверстий, что особенно важно при восстановлении парка оборудования и продлении срока его службы.
