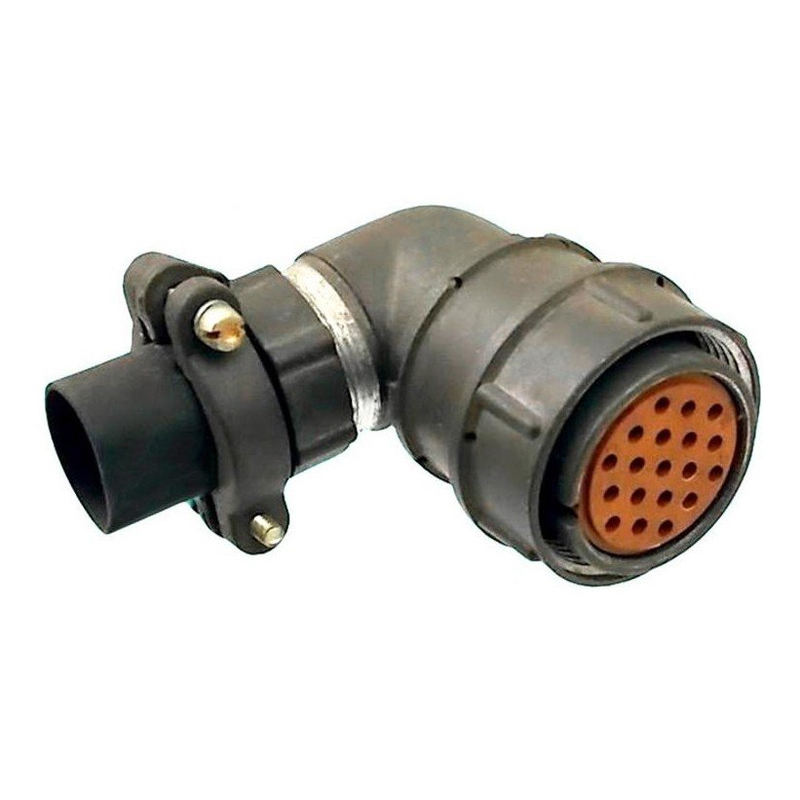

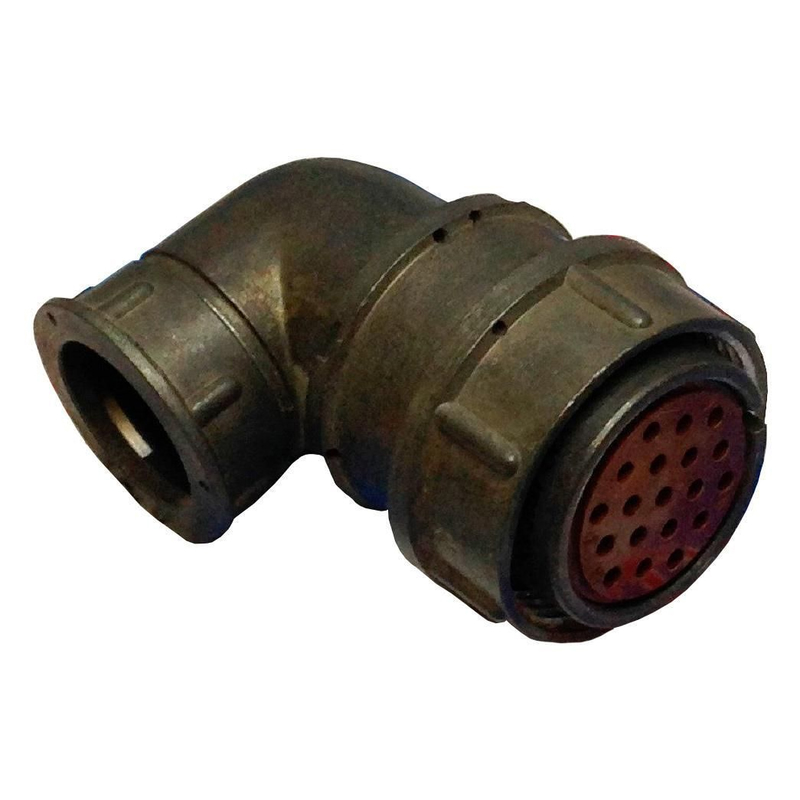

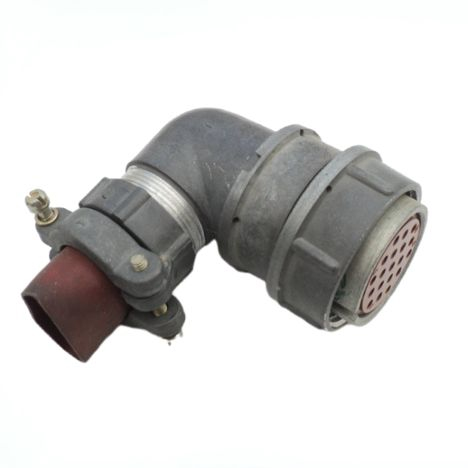

2РМД27КУН19Г5В1 — кабельная розетка для надежного соединения электрических цепей

2РМД27КУН19Г5В1 — цилиндрический низкочастотный электрический соединитель серии 2РМД, предназначенный для внутреннего объемного монтажа в цепях постоянного и переменного тока. Изделие выполнено в виде кабельной розетки с угловым патрубком и применяется в радиоэлектронной аппаратуре, системах автоматики, измерительном оборудовании, промышленной технике и специализированных электротехнических комплексах.

Разъем относится к негерметичному исполнению и оснащается резьбовой фиксацией. Такое соединение обеспечивает устойчивое механическое сопряжение частей разъема, снижает вероятность самопроизвольного рассоединения при вибрациях и упрощает обслуживание кабельных соединений.

Конструкция 2РМД27КУН19Г5В1

Маркировка 2РМД27КУН19Г5В1 указывает на конструктивное исполнение соединителя:

• 2РМД — серия цилиндрических низкочастотных негерметичных соединителей.

• 27 — условный размер корпуса.

• КУ — кабельное исполнение с угловым патрубком.

• Н — вариант для неэкранированного кабеля.

• 19 — количество контактов.

• Г — гнездовые контакты розетки.

• 5В — исполнение по положению ключа и климатическим параметрам.

• 1 — вариант теплостойкости до +100 °C.

Корпус соединителя выполнен из металла. Угловой патрубок позволяет рационально организовать вывод кабеля в ограниченном пространстве оборудования, уменьшить радиус изгиба проводов у ввода и повысить удобство компоновки аппаратуры. Длина патрубка составляет 69 мм, его масса — не более 36,5 г.

Технические характеристики

Разъем 2РМД27КУН19Г5В1 рассчитан на эксплуатацию в силовых и сигнальных цепях, где требуется надежное многоконтактное соединение. Он работает с постоянным током и переменным током частотой до 3 МГц.

Указанные параметры позволяют использовать разъем в оборудовании с повышенными требованиями к электрической прочности, качеству контактирования и устойчивости к климатическим воздействиям.

Особенности применения

Соединитель 2РМД27КУН19Г5В1 применяется при необходимости передавать несколько электрических цепей через один компактный интерфейс. Наличие 19 контактов позволяет объединить в одном разъеме цепи питания, управления, сигнализации и контроля состояния оборудования.

Ключевые преимущества конструкции:

• Резьбовая фиксация поддерживает стабильность соединения при вибрационных и механических воздействиях.

• Угловой патрубок удобен для монтажа кабеля вдоль корпуса устройства или внутри ограниченного объема.

• Серебряное покрытие контактов способствует низкому переходному сопротивлению и стабильной проводимости.

• Одношпоночная поляризация помогает исключить ошибочную ориентацию при сочленении.

• Контактная группа рассчитана на пайку проводников при объемном внутреннем монтаже.

• Температурная стойкость от −60 до +100 °C позволяет использовать разъем в оборудовании для холодных и умеренных климатических условий.

Области использования

Кабельная розетка 2РМД27КУН19Г5В1 подходит для применения в составе:

• Радиоэлектронной аппаратуры общего и специального назначения.

• Промышленных систем управления и автоматики.

• Измерительных комплексов и испытательного оборудования.

• Электрошкафов, пультов управления и распределительных устройств.

• Бортовых, транспортных и мобильных технических систем.

• Кабельных сборок, где требуется надежное многоконтактное разъемное соединение.

• Оборудования, работающего при вибрациях, изменении температуры и высокой относительной влажности.

При проектировании кабельной сборки важно учитывать фактическое сечение жил, токовую нагрузку каждой цепи, допустимый нагрев контактов, разводку проводов в угловом патрубке и соответствие ответной части разъема схеме расположения контактов.

Итог

2РМД27КУН19Г5В1 представляет собой 19-контактную кабельную розетку в металлическом корпусе с угловым патрубком, гнездовыми контактами и резьбовой фиксацией. Сочетание рабочего напряжения до 560 В, нагрузки до 7 А на контакт, суммарного тока до 110 А и широкого температурного диапазона делает этот соединитель практичным решением для многоконтактных электрических соединений в промышленной и специализированной аппаратуре.
