Назначение

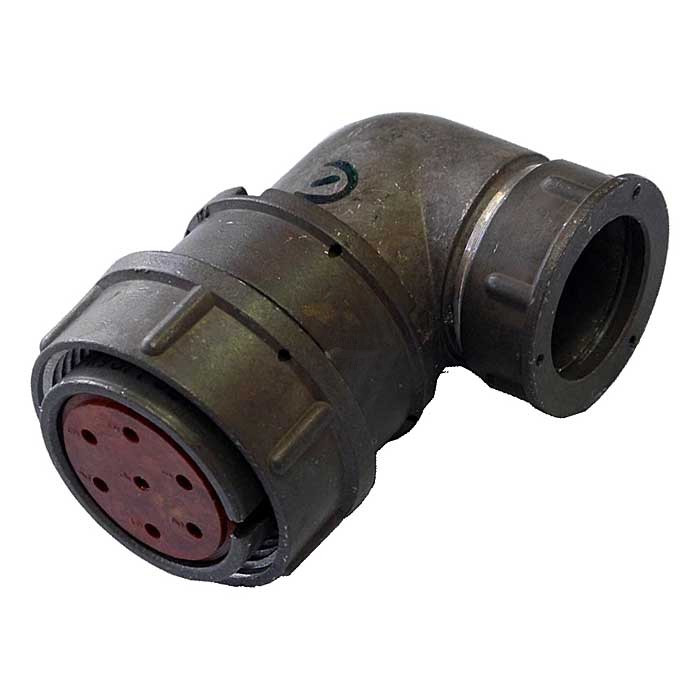

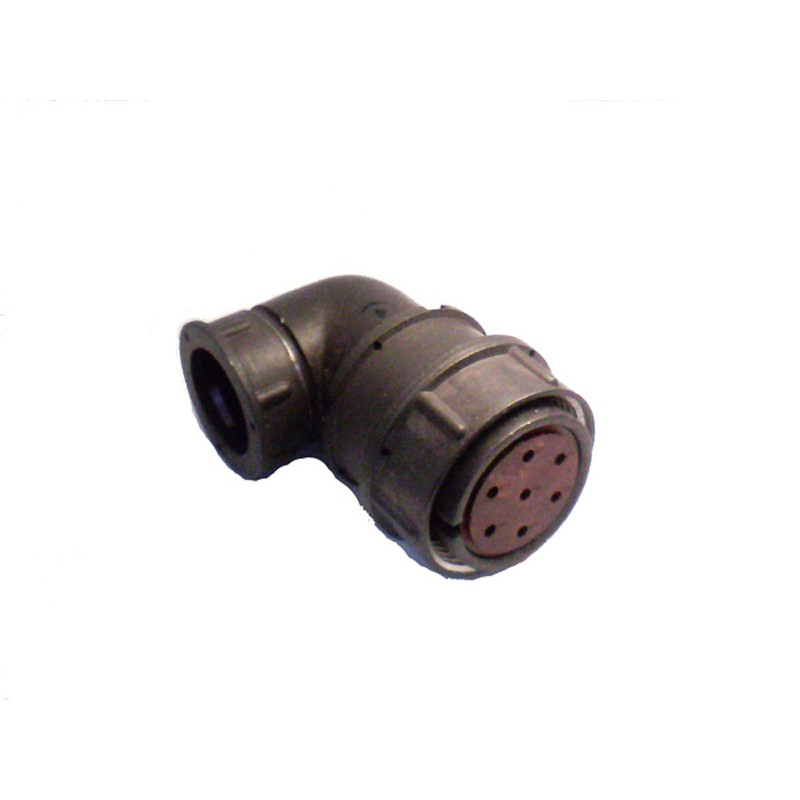

Соединитель 2РМД27КУЭ7ШВ1 производства «Элекон» с приёмкой «5» — низкочастотный цилиндрический электрический соединитель общего назначения. Он предназначен для внутреннего монтажа и соединения электрических цепей в радиоэлектронной аппаратуре, приборах и распределительных блоках. Кабельная часть обеспечивает подключение кабеля к ответной части, а резьбовое сочленение с фиксацией гайкой создаёт устойчивое механическое соединение и надёжный электрический контакт.

Маркировка 2РМД27КУЭ7ШВ1 содержит основные конструктивные признаки изделия. Ниже приведена расшифровка, основанная на данных каталога и принятой для серии 2РМД системе обозначений.

• 2РМД — серия цилиндрических низкочастотных негерметичных соединителей, выпускаемых по ГОСТ или ТУ.
• 27 — условный размер корпуса, связанный с диаметром и шагом резьбы.
• К — кабельная часть, то есть разъём предназначен для монтажа на кабеле.
• У — прямой патрубок.
• Э — тип концевой гайки патрубка для экранированного кабеля.
• 7 — количество контактов в разъёме.
• Ш — часть соединителя «штекер», то есть вилка.
• В1 — тип контактов и их сочетание согласно таблице контактов для 7-контактного исполнения.
• «5» — вид приёмки, обычно соответствующий полному выходному контролю по ОТК.

Подтверждённые особенности и характеристики

Конструктивные особенности

Корпус соединителя металлический, цилиндрический, с резьбой и фланцем для крепления. Механизм сочленения резьбовой, с фиксацией гайкой. Такое исполнение обеспечивает надёжный контакт и устойчивость к вибрационным воздействиям, что важно для аппаратуры, работающей в сложных условиях. Монтаж контактов выполняется пайкой или обжимом, а сам разъём закрепляется на кабеле или на панели. Для серии 2РМД характерно негерметичное исполнение, поэтому при эксплуатации следует учитывать требования к влагозащите конкретного изделия.

Заявлено всеклиматическое исполнение. Это означает, что соединитель рассчитан на работу в условиях широкого диапазона температур и повышенной влажности. Ориентировочный рабочий диапазон температур для близких серий 2РМД и 2РМДТ составляет от минус 60 до плюс 100 градусов Цельсия. Точные значения для данного артикула следует уточнять в технических условиях и паспорте изделия.

Электрические параметры

Для 7-контактных исполнений серии 2РМД рабочий ток на контакт обычно находится в пределах от 4 до 7 ампер. Максимальное рабочее напряжение может достигать 500-700 вольт переменного или постоянного тока в зависимости от конкретных технических условий. Испытательное напряжение существенно выше рабочего и зависит от размера корпуса. Контакты в подобных соединителях обычно изготавливаются из бронзы или латуни с покрытием, обеспечивающим стабильное контактное сопротивление и стойкость к окислению. Ресурс серии 2РМ ориентировочно составляет порядка 500 циклов сочленения, что подходит для ремонтных и регламентных работ.

Применение

Соединитель применяется для соединения электрических цепей в радио- и электронной аппаратуре, в том числе во всеклиматическом исполнении. Его используют во внутреннем монтаже приборов, в распределительных блоках, измерительной и промышленной автоматике, а также в изделиях, где важна стойкость к температурным и влажностным воздействиям.

• Внутренний монтаж радиоэлектронной аппаратуры.
• Распределительные блоки и коммутационные узлы.
• Измерительная и промышленная автоматика.
• Аппаратура, работающая в условиях вибрации и повышенной влажности.
• Ремонт и регламентное обслуживание оборудования с разъёмами серии 2РМД.

Важно учитывать при подборе

При подборе ответной части необходимо учитывать условный размер корпуса 27, тип резьбы, количество контактов 7 и исполнение контактов В1. Также следует проверить совместимость с кабелем: патрубок У прямой, а концевая гайка Э предназначена для экранированного кабеля. Для точного согласования электрических и климатических параметров нужно обращаться к техническим условиям, паспорту или маркировке производителя.

Артикул: 1810. Категория: 2РМД27. Производитель: Элекон. Приёмка: «5».
