Назначение

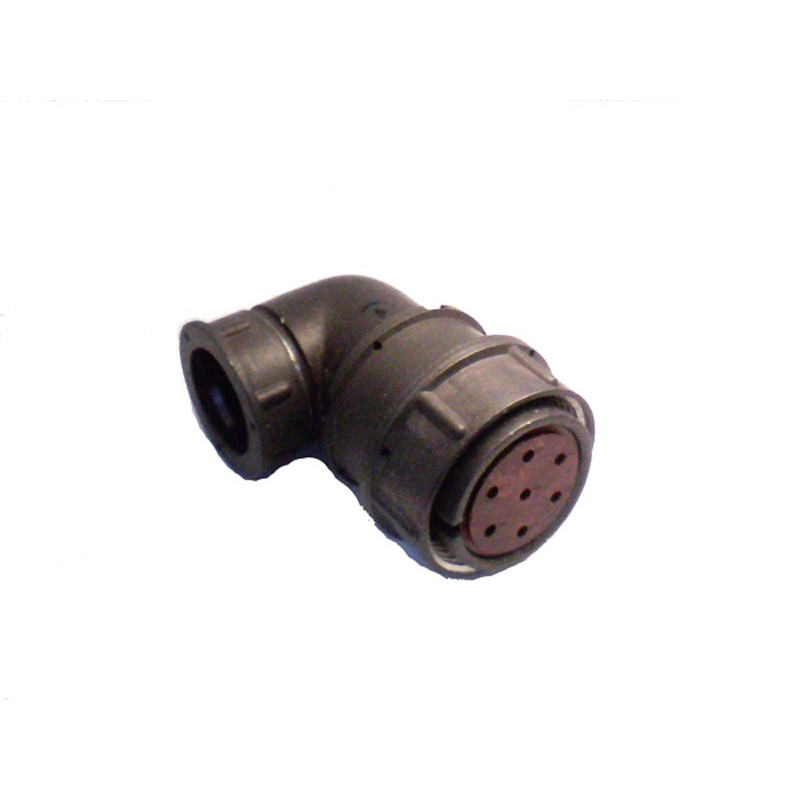

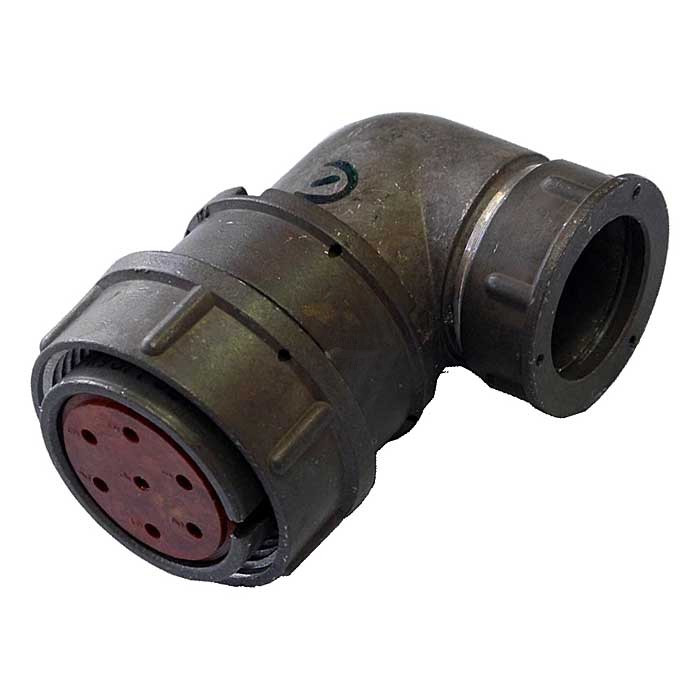

2РМД27КУЭ7ШВ1 «5» — цилиндрический низкочастотный соединитель тропикоустойчивого исполнения из серии 2РМД. Он предназначен для соединения и разъединения электрических цепей в составе приборной и кабельной установки. Конструкция рассчитана на применение в электронике, промышленности и спецтехнике, где требуется резьбовая фиксация соединения.

Артикул товара — 1811. Категория — 2РМД27. Производитель в предоставленных данных не указан. Для данной позиции указана приёмка «5».

Подтверждённые особенности

Конструктивные параметры

• Корпус диаметром 27 мм.
• Семь контактов с покрытием серебром, индекс В1.
• Кабельное исполнение, обозначенное индексом К.
• Угловой патрубок, обозначенный УЭ.
• Гайка для экранированного кабеля, обозначенная Ш.
• Резьбовая фиксация соединения.
• Монтаж пайкой, внутренний.

Электрические характеристики

• Максимальный ток на контакт — 12 А.
• Суммарный ток — до 70 А.
• Рабочее напряжение — 700 В.
• Рабочая частота — до 3 МГц.
• Сопротивление изоляции — не менее 5000 МОм.
• Сопротивление контактов — до 2,5 мОм.

Условия эксплуатации

• Рабочая температура от минус 60 °C до плюс 100 °C.
• Всеклиматическое исполнение.
• Устойчивость к вибрациям до 1000 м/с².
• Влажность 98 % при температуре плюс 40 °C.
• Устойчивость к пониженному давлению.
• Количество циклов сочленения-расчленения — 500.
• Наработка — не менее 1000 часов.

Применение и монтаж

Соединитель применяется в приборной и кабельной установке для электрических соединений. Его используют в электронике, промышленности и спецтехнике, где важна надёжность при резьбовой фиксации. Тропикоустойчивое исполнение и всеклиматические свойства позволяют применять изделие в различных условиях эксплуатации.

Монтаж выполняется пайкой. Исполнение — внутреннее. Угловой патрубок и гайка для экранированного кабеля предусмотрены конструкцией и отражены в обозначении КУЭ7ШВ1. Низкочастотный характер соединителя подтверждается рабочим диапазоном до 3 МГц.

Приёмка и идентификация

Для товара 2РМД27КУЭ7ШВ1 «5» указана приёмка «5». Артикул — 1811. Категория — 2РМД27. Название позиции — 2РМД27КУЭ7ШВ1 «5». Эти сведения приведены в данных товара и не изменяются.

Производитель в предоставленных данных не указан. Дополнительные параметры, включая комплектацию, страну производства, гарантию и сертификаты, в исходных данных отсутствуют.
