Назначение и область применения

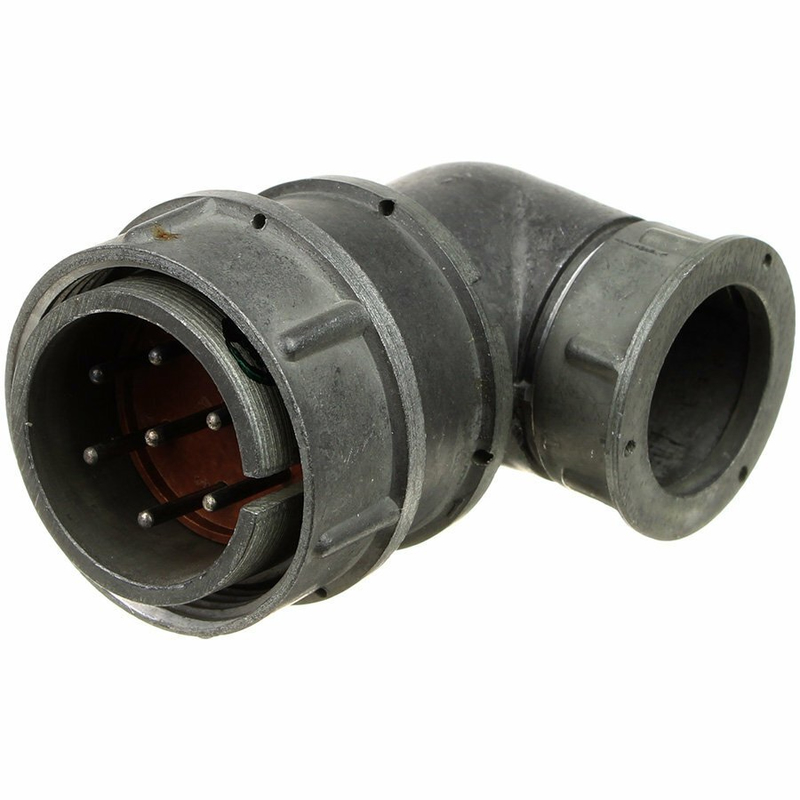

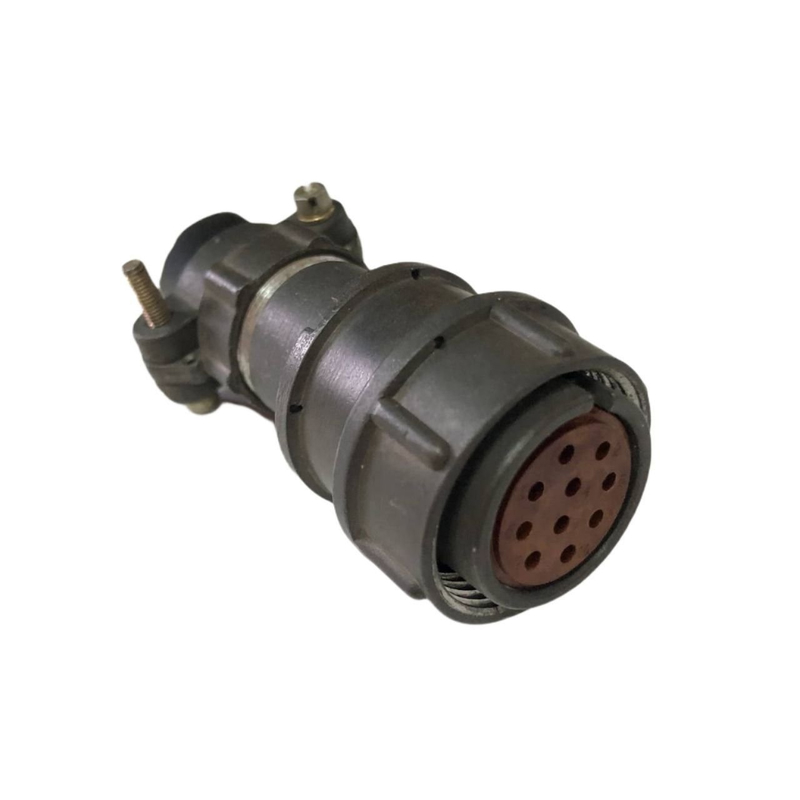

Кабельная вилка 2РМД27КУЭ7Ш5В1 относится к серии цилиндрических электрических разъёмов 2РМД и предназначена для ручного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие используется в качестве ответной части при коммутации кабельных линий в промышленном оборудовании, контрольно-измерительной аппаратуре, системах автоматики и других устройствах, где требуется надёжное разъёмное соединение с защитой от внешних воздействий.

Конструкция вилки предусматривает внутренний объемный монтаж с угловым патрубком и гайкой, что обеспечивает удобный ввод экранированного кабеля и фиксацию его оболочки. Условный размер корпуса 27 определяет присоединительные габариты и совместимость с соответствующими розетками серии 2РМД.

Технические особенности и характеристики

Изделие имеет семь контактов, что позволяет коммутировать несколько независимых электрических цепей в одном корпусе. При этом конструкция серии допускает модификации с количеством контактов до 19, однако данная вилка выполнена именно в семиконтактном исполнении.

Основные параметры вилки 2РМД27КУЭ7Ш5В1:

• Количество контактов: 7
• Рабочее напряжение: до 700 В
• Максимальная токовая нагрузка: 12 А на контакт, общая нагрузка для семи контактов — до 70 А
• Сопротивление контактов: не более 0,0025 Ом
• Ёмкость между контактами: не более 6 пФ
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях
• Испытательное напряжение: до 2300 В
• Климатическое исполнение: всеклиматическое, негерметичный тип

Индекс «Э» в обозначении указывает на серебряное покрытие контактов, которое обеспечивает стабильное переходное сопротивление и теплостойкость до плюс 100 градусов Цельсия. В серии также применяется золотое покрытие, однако данная модификация оснащена именно серебряными контактами. Диаметр контактов составляет от 1,5 до 3 мм в зависимости от конкретного исполнения.

Устойчивость к внешним воздействиям

Разъёмы серии 2РМД разработаны с учётом эксплуатации в промышленных условиях, где оборудование подвергается механическим нагрузкам. Вилка сохраняет работоспособность при вибрационных воздействиях в диапазоне от 1 до 5000 Гц с ускорением до 50g, а также выдерживает одиночные и многократные удары с ускорением до 500g.

Всеклиматическое исполнение позволяет применять изделие в различных климатических зонах без дополнительной герметизации корпуса, поскольку тип вилки — негерметичный. Это означает, что разъём рассчитан на эксплуатацию внутри приборов, шкафов и корпусов оборудования, где обеспечивается базовая защита от прямого попадания влаги и пыли.

Монтаж и совместимость

Вилка 2РМД27КУЭ7Ш5В1 устанавливается на конец кабеля методом внутреннего объемного монтажа. Кабель вводится через угловой патрубок, а экранирующая оплётка фиксируется гайкой, что обеспечивает непрерывность экранирования и снижает влияние электромагнитных помех на передаваемый сигнал. Такой способ монтажа подходит для кабелей с внешним экраном и многожильными проводниками.

Соединение с ответной частью выполняется вручную, без применения специального инструмента, что сокращает время на монтаж и обслуживание оборудования. Вилка совместима с кабельными розетками серии 2РМД соответствующего условного размера и контактной схемы.
