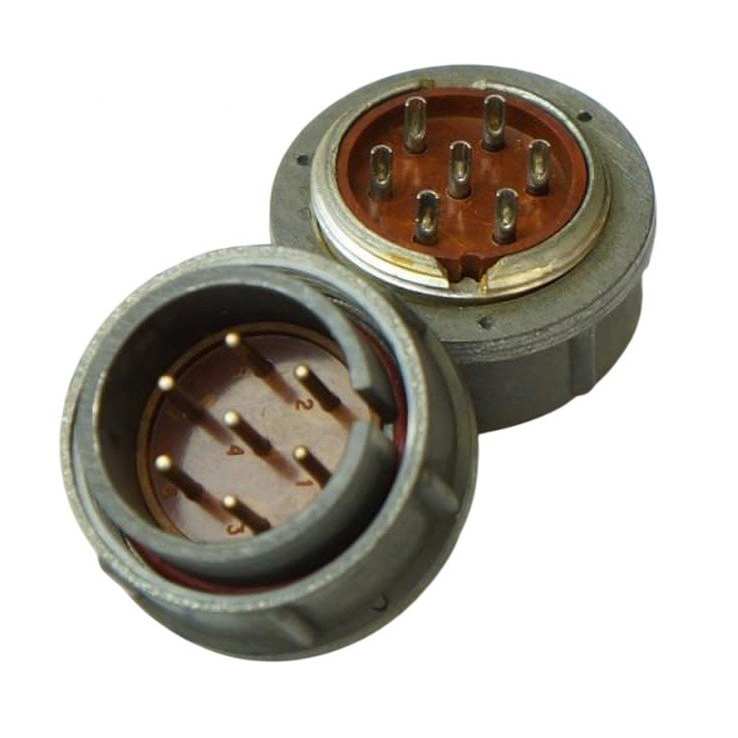

2РМД27КУЭ7Ш5В1 «5» — это кабельная вилка цилиндрического низкочастотного разъёма серии 2РМД с угловым патрубком и гайкой для экранированного кабеля.

Основные характеристики

Условный размер корпуса — 27, количество контактов — 7, все диаметром 1,5 мм (обозначение «5»). Метод сочленения — резьбовой, покрытие контактов — серебро, теплостойкость до +100°C.

Максимальная токовая нагрузка на контакт — 12 А, суммарная на разъём — 70 А, рабочее напряжение — 700 В (испытательное — до 2300 В).

Сопротивление контактов — не более 2,5 мОм, изоляции — не менее 5000 МОм, ёмкость между контактами — не более 6 пФ.

Применение и условия эксплуатации

Разъём предназначен для соединения электрических цепей постоянного и переменного тока (до 3 МГц) при внутреннем объёмном монтаже.

Работает в диапазоне температур от -60 до +100°C, выдерживает вибрацию (1–5000 Гц, до 50 g), удары (до 500 g), влажность до 98% при +40°C и пониженное давление.

Срок службы — наработка не менее 1000 часов, до 500 сочленений-расчленений.
