Назначение и общее описание

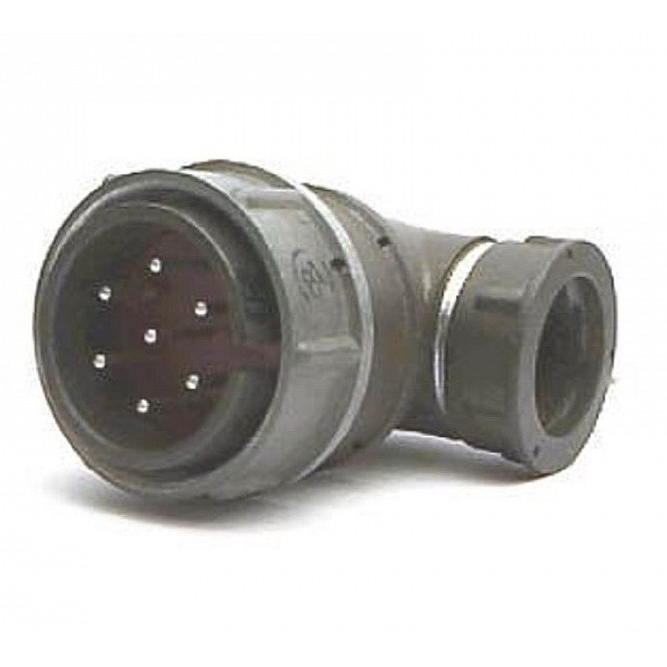

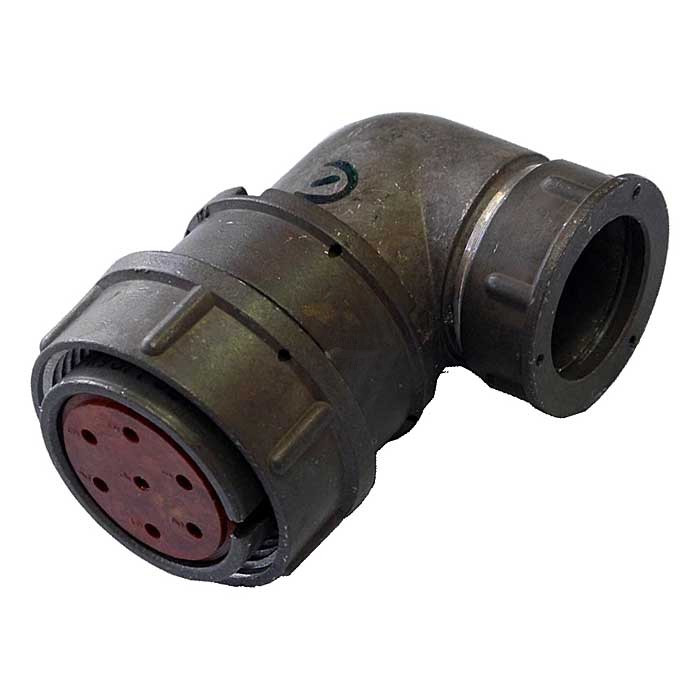

Разъём 2РМД27КУЭ7ГВ1 «5» (артикул 1808) относится к категории 2РМД27 и представляет собой цилиндрический низкочастотный негерметичный разъём серии 2РМД. Конструктивное исполнение — розетка кабельная. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Разъём применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Он рассчитан на внутренний объёмный монтаж пайкой. В карточке товара производитель не указан. В характеристиках VirtueMart для данной позиции отмечена приёмка «5».

Технические характеристики

• Тип: цилиндрический низкочастотный негерметичный разъём, розетка кабельная.
• Серия: 2РМД.
• Условный размер корпуса: 27 мм.
• Число контактов: 7.
• Диаметр контактов: 1 мм.
• Максимальное рабочее напряжение: от 560 до 700 В в зависимости от исполнения.
• Максимальный ток на контакт: до 12 А.
• Суммарный ток: до 70 А.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Диапазон рабочих температур: от минус 60 до плюс 100 °C.
• Количество сочленений-расчленений: до 500.
• Наработка: не менее 5000 часов.

Электрические и эксплуатационные параметры

Разъём выдерживает максимальное рабочее напряжение до 560–700 В в зависимости от исполнения. Токовая нагрузка достигает 12 А на контакт, а суммарная — до 70 А. Сопротивление контактов составляет не более 2,5 мОм, сопротивление изоляции — не менее 1000–5000 МОм. Такие параметры обеспечивают стабильную работу в цепях постоянного и переменного тока частотой до 3 МГц.

Изделие соответствует климатическому исполнению УХЛ2.1. Оно выдерживает вибрацию с ускорением до 1000 м/с², линейное ускорение и атмосферные воздействия. Рабочий диапазон температур — от минус 60 до плюс 100 °C. Ресурс сочленений-расчленений — до 500 циклов, наработка — минимум 5000 часов.

Расшифровка обозначения

Маркировка 2РМД27КУЭ7ГВ1 «5» построена по стандартной структуре серии. В ней отражены тип разъёма, размер корпуса, исполнение корпуса, наличие экранирования, число контактов и вариант исполнения. Приёмка «5» указана отдельно в характеристиках VirtueMart.

• 2РМД — тип: цилиндрический низкочастотный разъём.
• 27 — условный размер корпуса, 27 мм.
• К — кабельный корпус.
• У — угловой патрубок.
• Э — экранированное исполнение.
• 7 — число контактов.
• Г5 — тип контакта: золотое или серебряное покрытие.
• В1 — вариант исполнения.
• «5» — приёмка, указанная в карточке товара.

В наименовании товара присутствует сочетание «ГВ1». Согласно описанию серии, буквенно-цифровые группы обозначают тип контакта и вариант исполнения. Полная расшифровка приведена по данным каталога.

Применение и особенности

Разъём 2РМД27КУЭ7ГВ1 «5» предназначен для эксплуатации в составе радиоэлектронной аппаратуры общего и специального назначения. Его применяют для внутреннего объёмного монтажа пайкой, где требуется соединение и разъединение электрических цепей постоянного и переменного тока частотой до 3 МГц.

К особенностям модели относятся семь контактов диаметром 1 мм, экранированное исполнение, угловой патрубок и кабельный корпус. Изделие рассчитано на рабочие температуры от минус 60 до плюс 100 °C, вибрационные нагрузки до 1000 м/с², линейное ускорение и атмосферные воздействия. Климатическое исполнение — УХЛ2.1.

Артикул позиции — 1808. Категория — 2РМД27. Производитель в представленных данных не указан. Приёмка «5» отмечена в характеристиках VirtueMart.
