Назначение и область применения

2РМД27КУЭ7Г5В1 — цилиндрический низкочастотный негерметичный соединитель объемного монтажа с резьбовой фиксацией. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала.

Соединитель применяется в составе кабельных и приборных соединений, где требуется экранированное исполнение, резьбовое сочленение и монтаж пайкой. Монтаж выполняется с экранированными или неэкранированными кабелями (проводами); при смене типа кабеля меняется вид концевой гайки патрубка.

Конструкция и состав

Изделие состоит из розетки и вилки. Блочная (приборная) часть соединителей выпускается без патрубков или с прямыми патрубками, а кабельная часть — без патрубков, с прямыми или угловыми патрубками.

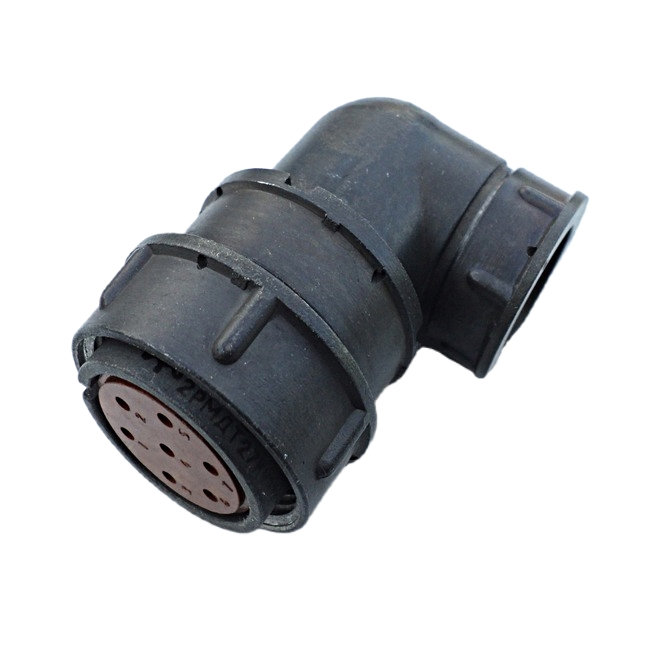

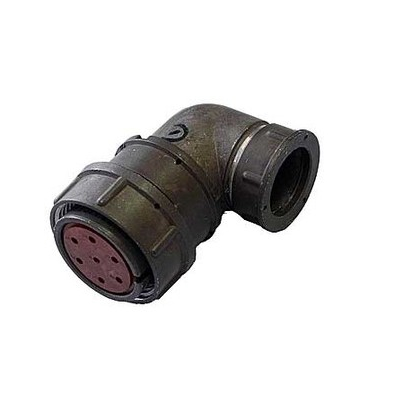

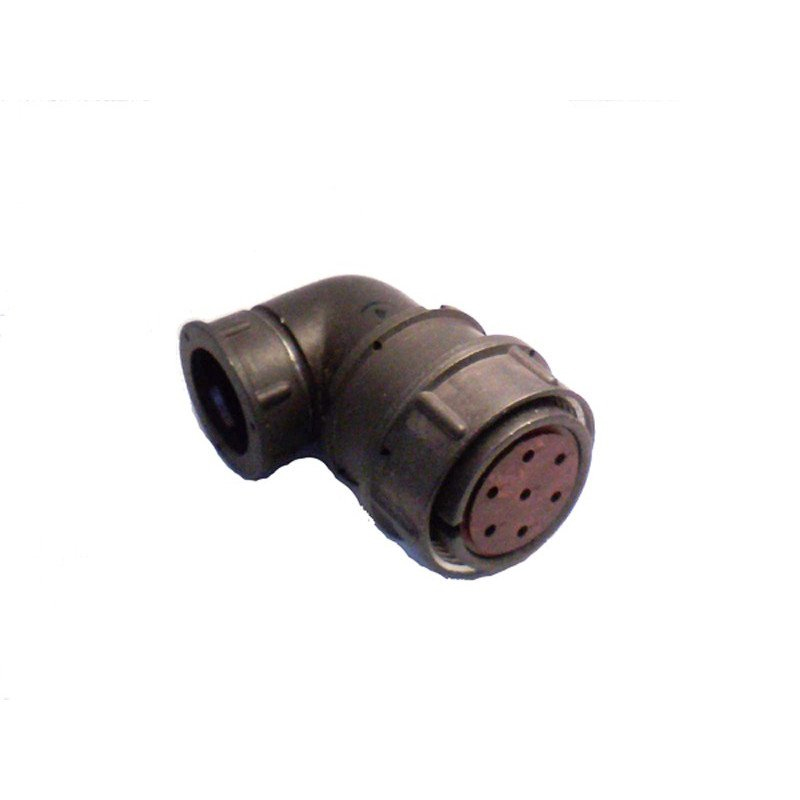

Для исполнения 2РМД27КУЭ7Г5В1 указаны следующие конструктивные признаки:

• вид корпуса — кабельный;
• исполнение монтажной части — угловое;
• исполнение — экранированное;
• вид сочленения — резьбовое;
• покрытие контактов — серебро;
• способ монтажа — объемный, пайкой;
• монтаж — внутренний;
• общее количество контактов — 7.

Подсоединение проводов к хвостовикам контактов выполняется методом пайки. Соединители 2РМД изготавливаются в восьми конструктивных исполнениях по 13 типономиналов каждого исполнения; всего существует 718 типоконструкций.

Технические характеристики

• Тип соединителя — негерметичный.
• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса — 27.
• Максимальное рабочее напряжение — 560 В или 700 В.
• Максимальная рабочая частота — 3 МГц.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Синусоидальная вибрация, диапазон частот — 1–5000 Гц.
• Минимальная наработка — 1000 часов.
• Максимальное количество сочленений-расчленений — 500.
• Срок сохраняемости — 15 лет.

Монтаж и эксплуатационные особенности

Соединитель рассчитан на объемный монтаж пайкой. При монтаже с экранированными или неэкранированными кабелями (проводами) применяется соответствующая концевая гайка патрубка. Резьбовое сочленение обеспечивает фиксацию вилки и розетки в сочлененном состоянии.

Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 определяет условия эксплуатации в соответствии с указанным стандартом. Изделие сохраняет работоспособность при синусоидальной вибрации в диапазоне от 1 до 5000 Гц. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм.

Максимальное количество сочленений-расчленений — 500 циклов. Минимальная наработка — 1000 часов. Срок сохраняемости — 15 лет. Артикул изделия — 1806. Категория — 2РМД27.

Область применения

Соединитель 2РМД27КУЭ7Г5В1 применяется для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением 560 или 700 В. Он может использоваться в кабельных сборках и приборных соединениях, где требуется экранирование, резьбовая фиксация и паяный объемный монтаж.
