Назначение и конструктивные особенности

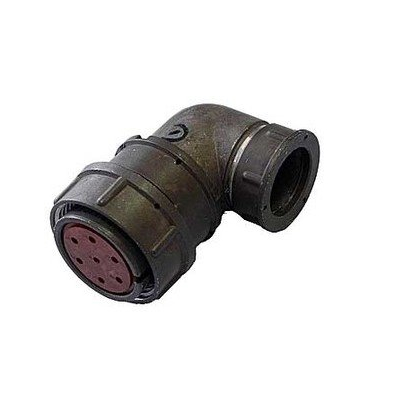

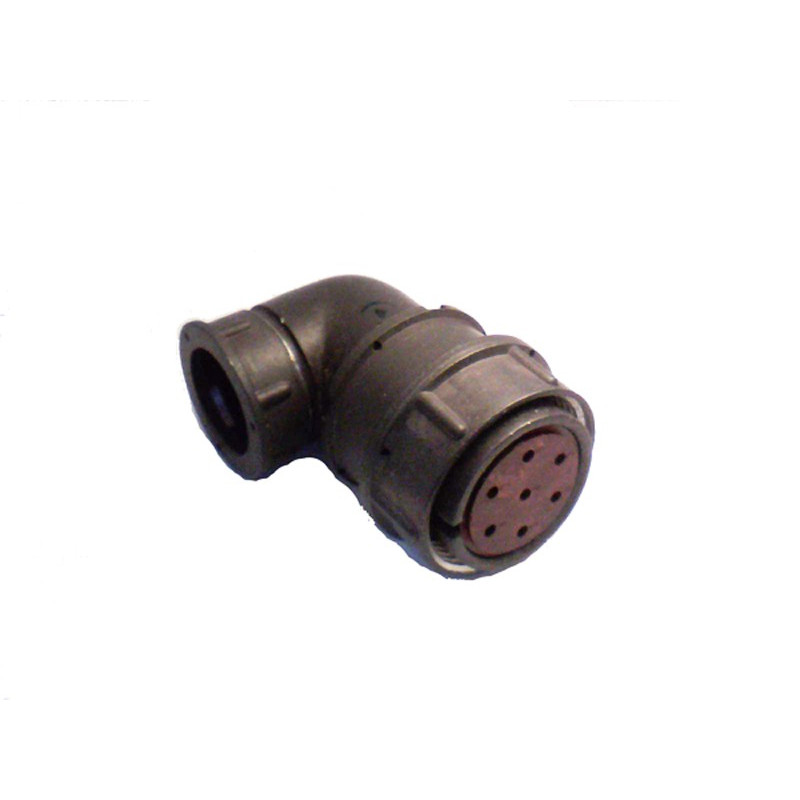

2РМД27КУЭ7Г5А1 — это кабельная розетка с угловым патрубком, предназначенная для работы с экранированным кабелем. Изделие применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, что делает его подходящим для внутреннего объемного монтажа.

Конструкция розетки включает угловой патрубок и гайку, рассчитанную на экранированный кабель. Такое исполнение позволяет использовать соединитель там, где требуется защита от помех и надёжное механическое крепление кабеля. Артикул изделия — 1805. Категория — 2РМД27. Производитель в предоставленных данных не указан.

Основные технические характеристики

• Количество контактов: 7.
• Максимальная токовая нагрузка на одиночный контакт: 12 А.
• Общая токовая нагрузка для соединителя: 70 А.
• Максимальное рабочее напряжение: 700 В.
• Покрытие контактов: золото.
• Материал контактов: золото и серебро.
• Тип корпуса: кабельный с угловым патрубком.
• Вид гайки патрубка: для экранированного кабеля.
• Сопротивление контактов: не более 0,0025 Ом.
• Емкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

Условия эксплуатации и надёжность

Розетка рассчитана на работу в жёстких условиях эксплуатации. Ниже приведены подтверждённые параметры стойкости к внешним воздействиям и показатели надёжности.

• Синусоидальная вибрация: диапазон частот 1...5000 Гц, ускорение 490 метров на секунду в квадрате (50 g).
• Механический удар: одиночный — 5000 метров на секунду в квадрате (500 g), многократный — 1000 метров на секунду в квадрате (100 g).
• Атмосферное пониженное давление: 133,32 умноженное на 10 в степени минус 12 Па, что соответствует 10 в степени минус 12 миллиметров ртутного столба.
• Повышенная относительная влажность воздуха: до 98% при температуре +40 °C.
• Рабочая температура окружающей среды: от минус 60 °C до плюс 100 °C.
• Минимальная наработка: не менее 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.
• Гарантийный срок хранения: 15 лет.

Применение и совместимость

Розетка 2РМД27КУЭ7Г5А1 применяется в различных электро-, радио- и контрольно-измерительных приборах. Она подходит для внутреннего объемного монтажа и обеспечивает электрическое соединение в цепях постоянного и переменного тока с частотой до 3 МГц.

Ответной частью для данной розетки служат соответствующие вилки, например 2РМД27Б7Ш5А1 и другие аналогичные модели. При подборе ответной части следует учитывать тип корпуса, количество контактов и исполнение для экранированного кабеля.

Благодаря угловому патрубку и гайке для экранированного кабеля соединитель удобен для монтажа в ограниченном пространстве. Он может использоваться в составе электронных, радиотехнических и измерительных устройств, где требуется стабильное контактное сопротивление, стойкость к вибрации и ударам, а также работа при пониженном атмосферном давлении и повышенной влажности.
