Назначение

2РМД27КУЭ19ГВ1В «5» — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РМД. Изделие предназначено для надёжного соединения и разъединения электрических цепей в составе приборов и оборудования. Розетка относится к категории 2РМД27 и имеет артикул 1802. Основное назначение — коммутация цепей постоянного и переменного тока, когда требуется устойчивая работа при воздействии вибрации, перепадов температур и пониженного давления. Благодаря цилиндрической конструкции и резьбовой фиксации сочленения изделие обеспечивает стабильный электрический контакт и механическую прочность соединения. В характеристиках товара указана приёмка «5».

Основные технические характеристики

Соединитель оснащён 19 контактами диаметром 1,5 мм. Покрытие контактов может быть серебряным или золотым. Максимальная токовая нагрузка достигает 7 А на один контакт и до 110 А суммарно. Рабочее напряжение составляет 560–700 В. Рабочая частота — до 3 МГц. Сопротивление изоляции — не менее 5000 МОм. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает вибрацию с частотой до 5000 Гц и ускорением 490 метров на секунду в квадрате.

• Количество контактов: 19.
• Диаметр контактов: 1,5 мм.
• Покрытие контактов: серебряное или золотое.
• Максимальный ток на контакт: до 7 А.
• Суммарный максимальный ток: до 110 А.
• Рабочее напряжение: 560–700 В.
• Частота: до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм.
• Температура: от минус 60 до плюс 100 градусов Цельсия.
• Вибрация: до 5000 Гц при ускорении 490 метров на секунду в квадрате.

Конструкция и исполнение

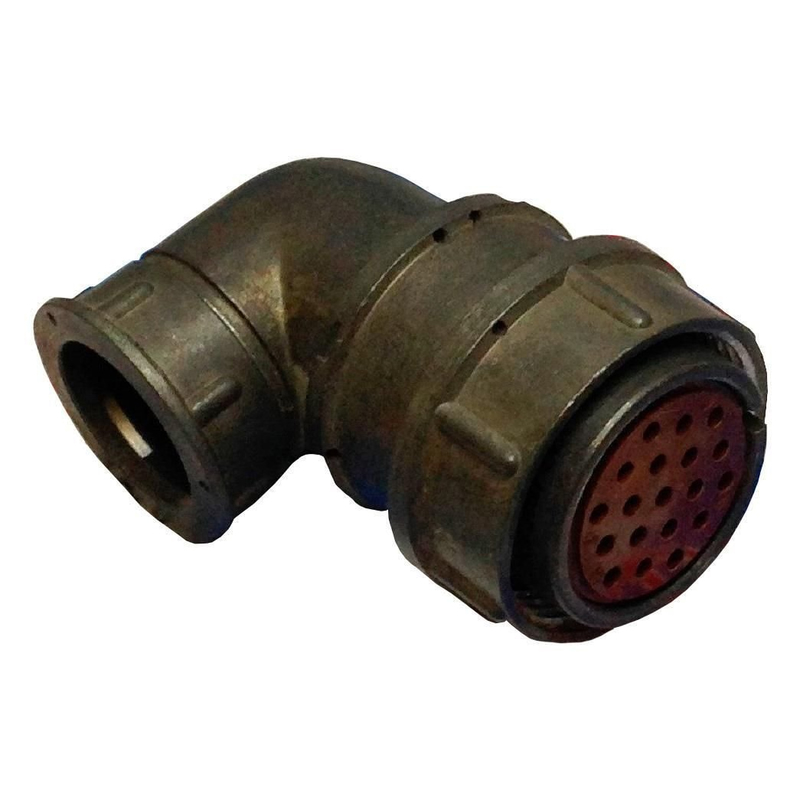

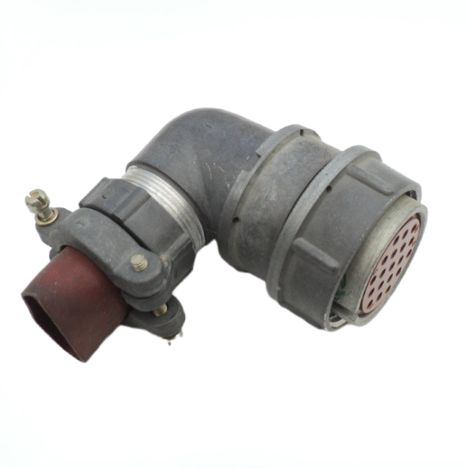

Розетка выполнена с угловым патрубком, обозначенным в маркировке как КУЭ, и с гайкой для экранированного кабеля, обозначенной как ГВ. Исполнение негерметичное. Климатическое исполнение — УХЛ или тропикоустойчивое. Фиксация сочленения резьбовая. Монтаж объёмный внутренний, пайкой. Ресурс составляет 500 сочленений-расчленений, а наработка — 5000 часов. Такое сочетание конструктивных элементов позволяет использовать розетку в составе кабельных сборок, где требуется угловой ввод и возможность подключения экранированного кабеля.

Применение

Изделие применяется в приборах для цепей постоянного и переменного тока. Оно рассчитано на условия вибрации, перепада температур и пониженного давления. Сфера использования включает авиацию и промышленность. Благодаря низкочастотному исполнению и цилиндрической конструкции розетка подходит для ответственных соединений, где важны надёжность, стабильность контакта и стойкость к механическим и климатическим воздействиям. В карточке товара для данной позиции указана приёмка «5». При монтаже следует учитывать тип кабеля, необходимость экранирования и угловое расположение патрубка. Изделие относится к серии 2РМД и категории 2РМД27.
