Назначение

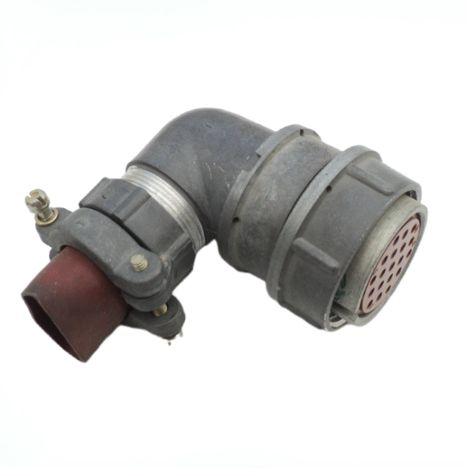

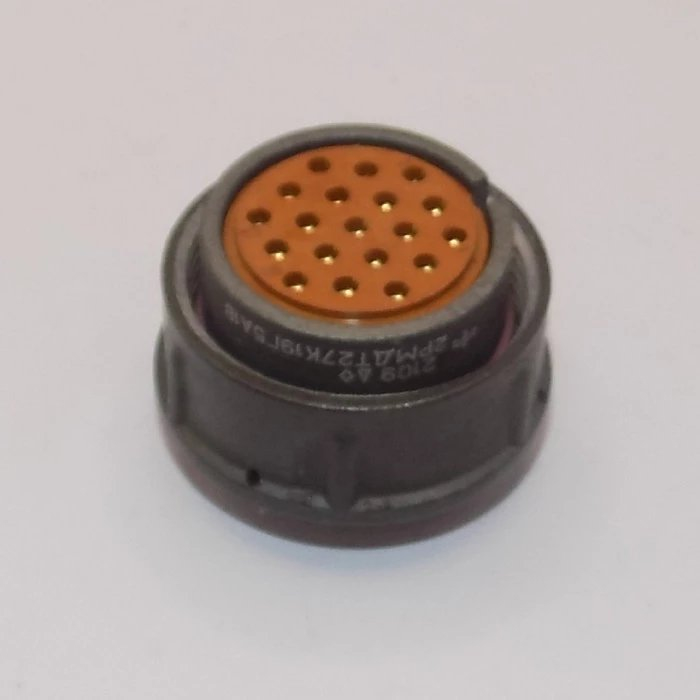

Разъём 2РМД27КУЭ19ГВ1 Элекон «5» — цилиндрический низкочастотный соединитель производства Элекон. Он предназначен для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Артикул позиции — 1800, категория — 2РМД27. Конструкция относится к серии 2РМД и обеспечивает коммутацию цепей в составе кабельных сборок, блоков и приборов, где требуется цилиндрический разъём с фиксированным числом контактов.

Разъём негерметичный, тропикоустойчивый и всеклиматического исполнения. Это означает, что он рассчитан на работу в сложных условиях, включая повышенную влажность и широкий диапазон температур, но без требования полной герметичности корпуса.

Подтверждённые особенности

Электрические параметры

• Число контактов — 19.
• Диаметр контактов — 1,5 мм.
• Покрытие контактов — серебро, что обозначено буквой В в маркировке.
• Максимальная токовая нагрузка на один контакт — до 7 А.
• Суммарная токовая нагрузка на разъём — до 140 А.
• Рабочее напряжение — до 560 В.
• Испытательное напряжение — до 1850 В.

Условия эксплуатации

• Диапазон рабочих температур — от –60 °C до +100 °C.
• Возможна кратковременная смена температуры до +150–180 °C.
• Относительная влажность воздуха при +25 °C — до 98 %.
• Устойчивость к вибрациям и механическим нагрузкам соответствует стандартам серии 2РМД.
• Наработка на отказ — не менее 1000 часов.

В карточке VirtueMart для данной позиции указана приёмка «5». В описании товара обозначение «5» также связывается с характеристиками контактов и видом приёмки.

Маркировка и конструкция

Обозначение 2РМД27КУЭ19ГВ1 раскрывается следующим образом:

• 2РМД — серия цилиндрических разъёмов.
• 27 — диаметр корпуса в миллиметрах.
• К — корпусное исполнение.
• УЭ — тип исполнения.
• 19 — число контактов.
• ГВ1 — гнездовой вариант, вариант 1.
• «5» — вид приёмки и характеристики контактов.

Разъём выпускается производителем Элекон и относится к категории 2РМД27. Он имеет цилиндрический корпус, низкочастотное исполнение и 19 контактов диаметром 1,5 мм. Покрытие контактов — серебро, что соответствует буквенному обозначению В.

Применение

Благодаря совокупности параметров разъём 2РМД27КУЭ19ГВ1 Элекон «5» применяется для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Он подходит для оборудования, работающего при широком диапазоне температур, повышенной влажности и механических нагрузках. Производитель выпускает такие разъёмы для широкого применения, включая промышленное и военное оборудование.

При монтаже и эксплуатации следует учитывать негерметичное исполнение корпуса. Разъём не предназначен для работы в среде, где требуется полная герметичность, однако его тропикоустойчивое и всеклиматическое исполнение обеспечивает надёжную работу в сложных климатических условиях. Для соединения цепей важно соблюдать предельные электрические параметры: до 7 А на контакт, до 140 А суммарно, до 560 В рабочего напряжения и до 1850 В испытательного напряжения.

Таким образом, 2РМД27КУЭ19ГВ1 Элекон «5» — это цилиндрический низкочастотный разъём серии 2РМД с 19 контактами, серебряным покрытием, приёмкой «5» и подтверждёнными характеристиками по току, напряжению, температуре и влажности. Он предназначен для использования в аппаратуре, где требуются надёжная коммутация, устойчивость к климатическим и механическим воздействиям и ресурс не менее 1000 часов наработки на отказ.
