Назначение

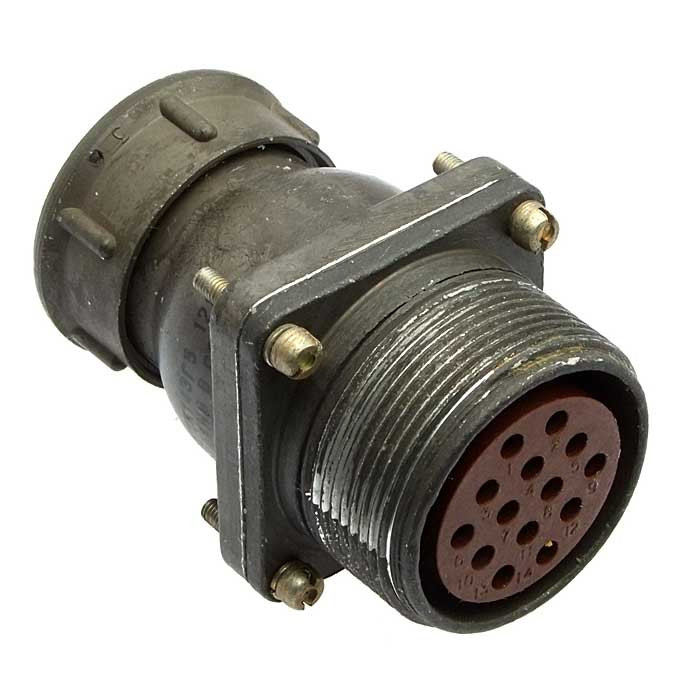

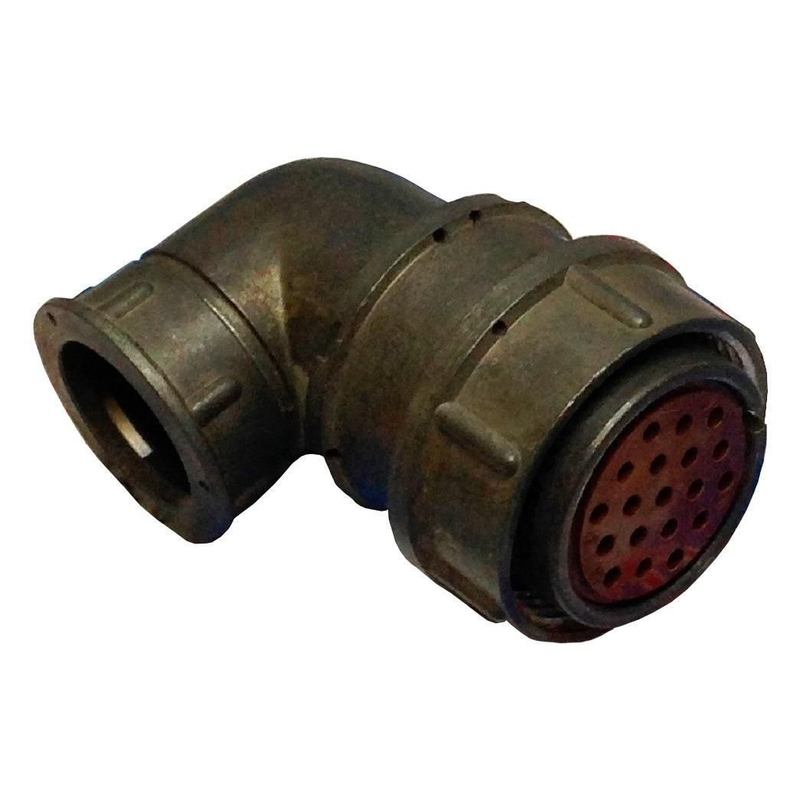

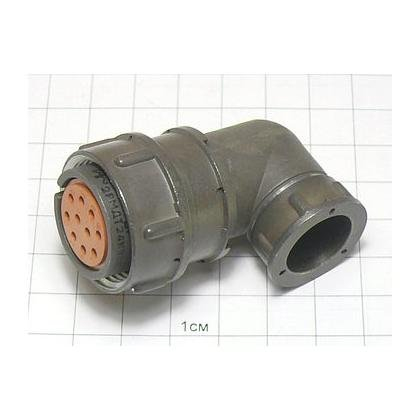

2РМД27КУЭ19Г1В1 — это электрический низкочастотный цилиндрический негерметичный соединитель общего назначения. Он предназначен для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Соединитель обеспечивает надёжное электрическое соединение и может использоваться в различных устройствах, где требуется передача сигналов низкой частоты.

Данный соединитель относится к категории 2РМД27. Его артикул — 1797.

Технические характеристики

Соединитель рассчитан на следующие параметры:

• Максимальное рабочее напряжение: до 560 В (амплитудное значение).
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Рабочая частота: до 3 МГц.
• Количество контактов: 19 извлекаемых контактов.
• Монтаж контактов: методом обжимки.
• Покрытие контактов: серебро или золото.
• Диаметр контактов: около 1,5 мм.
• Условный размер корпуса: 27 мм.
• Минимальная наработка: 1000 часов.
• Количество сочленений-расчленений: до 500.

Механическая прочность

Соединитель выдерживает следующие механические воздействия:

• Вибрация в диапазоне 1–5000 Гц с ускорением до 490 м/с² (50 g).
• Одиночные удары с ускорением до 5000 м/с² (500 g).
• Многократные удары с ускорением до 1000 м/с² (100 g).
• Линейные нагрузки с ускорением до 2000 м/с² (200 g).

Условия эксплуатации

Рабочая температура окружающей среды — от -60 до +100 °С. Возможен кратковременный нагрев до +150 °С при смене температур. Климатическое исполнение В подходит для умеренного климата. Минимальное атмосферное давление — 133,32 × 10³ Па (100 мм рт. ст.).

Конструкция и особенности

Соединитель представляет собой розетку с условным размером корпуса 27 мм. Он выполнен без патрубка. Обозначение КУЭ указывает на исполнение с уплотнением для экранированного кабеля. Поляризация — одношпоночная. Соединение резьбовое. Контакты извлекаемые, монтаж методом обжимки.

Применение

Благодаря своим характеристикам, соединитель 2РМД27КУЭ19Г1В1 применяется в радиоэлектронной и радиотехнической аппаратуре для соединения длинных электрических цепей. Он может использоваться в условиях умеренного климата, где требуется устойчивость к вибрациям, ударам и линейным нагрузкам. Соединитель подходит для работы при низких и высоких температурах, а также при пониженном атмосферном давлении.

Типовые области применения включают стационарное и подвижное радиооборудование, системы связи, измерительные приборы и другие устройства, где необходима надёжная коммутация низкочастотных сигналов.
