Назначение

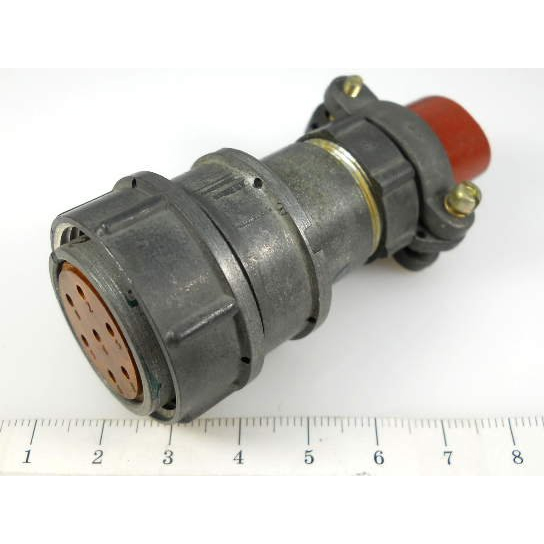

2РМД27КПН7ШВ1В «5» — электрический цилиндрический низкочастотный соединитель негерметичного типа из серии 2РМД(Т). Он предназначен для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Вилка кабельная с прямым патрубком и гайкой для неэкранированного кабеля, с резьбовым соединением. Обеспечивает работу в цепях постоянного и переменного тока до 3 МГц. Контакты извлекаемые, способ монтажа — обжимка.

Артикул: 1749. Категория: 2РМД27. Производитель в предоставленных данных не указан. В характеристиках VirtueMart отмечена приемка «5».

Подтвержденные особенности

Электрические параметры

• Количество контактов — 7.
• Диаметр контактов — 1 мм.
• Максимальное рабочее напряжение — 700 В.
• Ток на контакт — до 12 А.
• Суммарный ток — до 70 А.
• Рабочая частота — до 3 МГц.

Условия эксплуатации

• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Кратковременные скачки температуры — до плюс 150 градусов Цельсия.
• Всеклиматическое исполнение.
• Тропикоустойчивое исполнение.
• Эксплуатация при пониженном давлении — 133 Па.
• Влажность — до 98 процентов при плюс 40 градусах Цельсия.

Механическая стойкость и надежность

• Вибрация — 1–1000 Гц, до 490 м/с².
• Одиночные удары — до 5000 м/с².
• Многократные удары — до 1000 м/с².
• Линейные нагрузки — до 2000 м/с².
• Сопротивление изоляции — не менее 1000 МОм.
• Наработка — минимум 1000 часов.
• Количество соединений-расчленений — до 500.

Покрытия и конструктивные особенности

Контакты покрыты серебром (обозначение «Ш») или золотом. Соединитель имеет резьбовое соединение, прямой патрубок и гайку для неэкранированного кабеля. Контакты извлекаемые, монтаж выполняется обжимкой. Тип — негерметичный.

Применение

Соединитель применяется в общих электрических цепях радиоэлектронной и радиотехнической аппаратуры. Он рассчитан на работу в цепях постоянного и переменного тока до 3 МГц. Благодаря всеклиматическому и тропикоустойчивому исполнению может использоваться при пониженном давлении, повышенной влажности и в широком диапазоне температур. Механическая стойкость позволяет применять его в условиях вибрации, ударов и линейных нагрузок.

Приемка «5» подтверждает, что изделие относится к соответствующей категории приемки, указанной в карточке товара. Другие сведения о сертификатах, стандартах, гарантии, стране производства и комплектации в предоставленных данных отсутствуют.

Краткий итог

2РМД27КПН7ШВ1В «5» — это кабельная вилка серии 2РМД(Т) с семью контактами диаметром 1 мм, обжимным монтажом, резьбовым соединением и неэкранированным кабелем. Она обеспечивает до 12 А на контакт, суммарно до 70 А, рабочее напряжение до 700 В и работу в цепях до 3 МГц. Изделие предназначено для радиоэлектронной и радиотехнической аппаратуры и имеет приемку «5».
