Назначение и область применения

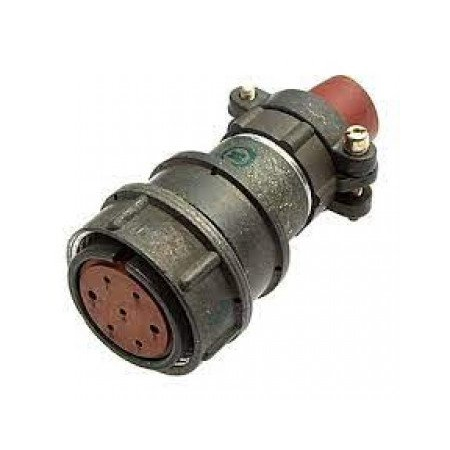

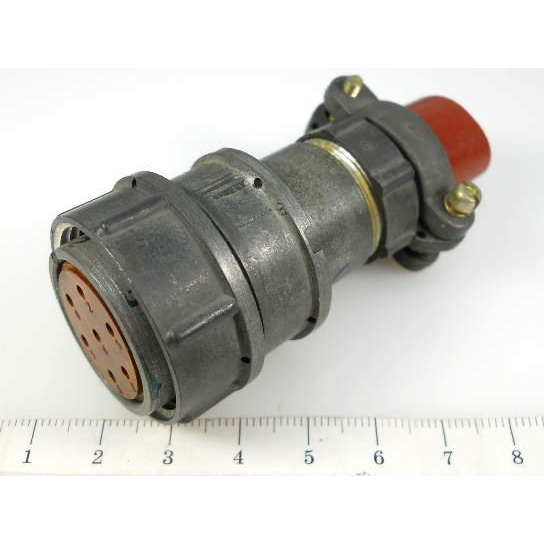

Соединитель цилиндрический низкочастотный негерметичный 2РМД27КПН7ШВ1 Элекон «5» производства АО «Завод Элекон» предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он применяется в приборах и оборудовании, где требуется надежное соединение электрических цепей и высокая устойчивость к вибрациям и внешним воздействиям.

Данный соединитель относится к категории приборных соединителей, что подразумевает его использование в составе электронной аппаратуры, измерительных приборов и других устройств, где важна компактность и надежность коммутации. Благодаря всеклиматическому исполнению УХЛ и расширенному температурному диапазону от -60 °C до +100 °C, он может эксплуатироваться в различных климатических зонах.

Конструктивные особенности и технические характеристики

Соединитель имеет приборный корпус с прямым патрубком, 7 контактов и резьбовое сочленение. Монтаж выполняется пайкой или обжимкой, с возможностью экранирования. Ниже приведены основные параметры:

• Тип соединителя: приборный, цилиндрический, низкочастотный, негерметичный.
• Количество контактов: 7.
• Сочленение: резьбовое.
• Частотный диапазон: до 3 МГц.
• Рабочая температура: от -60 °C до +100 °C.
• Климатическое исполнение: всеклиматическое (УХЛ).
• Теплостойкость: до 100 °C.
• Покрытие контактов: серебряное (В1).
• Экранирование: предусмотрено (Ш).
• Приемка: «5» (от ОТК завода).

Корпус соединителя имеет условный размер 27. Конструкция предусматривает надежное механическое соединение вилки и розетки, устойчивое к вибрационным нагрузкам. Негерметичное исполнение означает, что соединитель не предназначен для работы в условиях повышенного давления или прямого воздействия влаги, однако всеклиматическое исполнение УХЛ позволяет использовать его в широком спектре условий.

Расшифровка условного обозначения

Маркировка 2РМД27КПН7ШВ1 содержит информацию о ключевых параметрах изделия:

• 2РМД — тип соединителя (приборный).
• 27 — условный размер корпуса.
• КПН — кабельный (или приборный) с прямым патрубком.
• 7 — количество контактов.
• Ш — экранированный вариант.
• В1 — серебряное покрытие контактов, теплостойкость 100 °C.
• Элекон «5» — производитель и вид приемки (от ОТК завода).

Таким образом, данное обозначение полностью описывает конструктивные и электрические особенности соединителя, позволяя подобрать его для конкретных задач.

Монтаж и эксплуатация

Монтаж соединителя осуществляется пайкой или обжимкой, что обеспечивает гибкость при сборке. Возможность экранирования позволяет использовать его в цепях, где требуется защита от электромагнитных помех. Резьбовое сочленение обеспечивает надежную фиксацию и предотвращает самопроизвольное разъединение при вибрациях.

Эксплуатация соединителя допускается в диапазоне температур от -60 °C до +100 °C. Он устойчив к вибрациям и внешним воздействиям, что делает его пригодным для применения в приборах и оборудовании, работающих в жестких условиях. Негерметичное исполнение накладывает ограничения на использование в средах с повышенной влажностью или агрессивными средами без дополнительной защиты.

Совместимость и ограничения

Соединитель состоит из вилки и розетки. Важно учитывать, что он не взаимосочленяется с серией 2РМТ из-за разной схемы контактов. Поэтому при замене или подборе аналогов необходимо проверять совместимость по схеме контактов и типу сочленения.

Данный соединитель предназначен для использования в электрических цепях с частотой до 3 МГц. Применение на более высоких частотах не предусмотрено. Также следует учитывать, что негерметичное исполнение не позволяет использовать его в условиях, требующих полной герметичности.
