2РМД27КПН7ШВ1 «5»

Цена:

1150 ₽

Технические характеристики

2РМД27КПН7ШВ1 «5» — это цилиндрический низкочастотный соединитель герметичный из серии 2РМД, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Максимальная токовая нагрузка достигает 12 А на одиночный контакт и 70 А суммарно на соединитель, при рабочем напряжении до 700 В. Испытательное напряжение в нормальных условиях — 2300 В, сопротивление контактов — не более 2,5 мОм, а изоляции — не менее 5000 МОм. Климатическое исполнение УХЛ2.1 подходит для умеренного и холодного климата, с устойчивостью к вибрациям, ударам и линейным нагрузкам до 2000 м/с².

Это кабельная розетка с 7 контактами, размером корпуса 27, прямым патрубком и гайкой для неэкранированного кабеля, сочетанием контактов 5 и покрытием серебром. Маркировка «5» указывает на приёмку по ТУ ГЕ0.364.126ТУ, часто используется в авиации, технике и корабельном оборудовании.

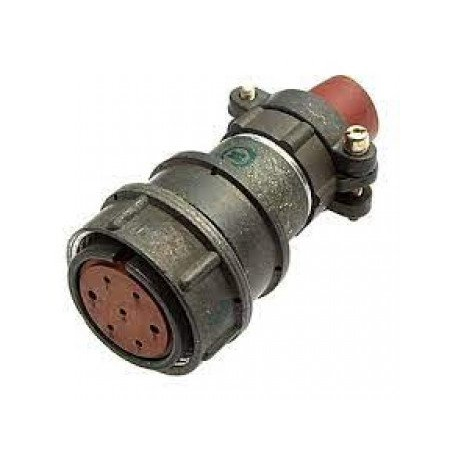

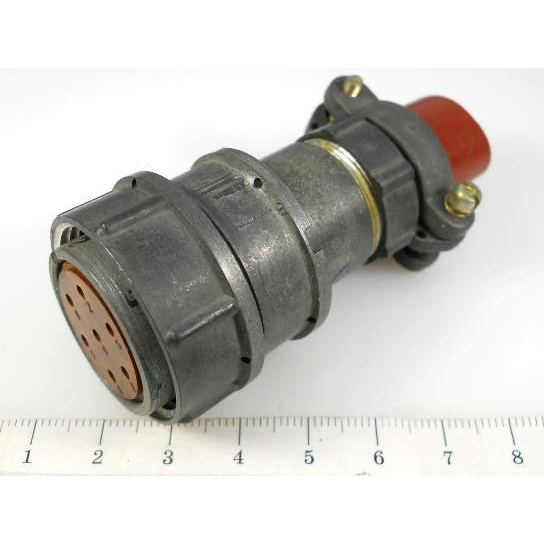

Изображение показывает типичный вид такого разъёма с многопиновым соединением и муфтой.

Описание

Назначение и общая информация

Соединитель 2РМД27КПН7ШВ1 «5» (артикул 1748, категория 2РМД27) относится к цилиндрическим низкочастотным герметичным соединителям серии 2РМД. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Конструкция выполнена в виде кабельной розетки с семью контактами, корпусом размера 27, прямым патрубком и гайкой для неэкранированного кабеля. Сочетание контактов — 5, покрытие контактов — серебро. Маркировка «5» указывает на приёмку по техническим условиям ТУ ГЕ0.364.126ТУ.

Подтверждённые технические характеристики

Для данной модели заявлены следующие параметры:

Максимальная токовая нагрузка — до 12 А на одиночный контакт.
Суммарная токовая нагрузка на соединитель — до 70 А.
Рабочее напряжение — до 700 В.
Испытательное напряжение в нормальных условиях — 2300 В.
Сопротивление контактов — не более 2,5 мОм.
Сопротивление изоляции — не менее 5000 МОм.
Рабочая частота — до 3 МГц.
Климатическое исполнение — УХЛ2.1.
Устойчивость к вибрациям, ударам и линейным нагрузкам — до 2000 м/с².

Конструктивные особенности и маркировка

Соединитель имеет 7 контактов, размер корпуса 27, прямой патрубок и гайку для неэкранированного кабеля. Контакты выполнены с сочетанием 5 и серебряным покрытием. Герметичное исполнение позволяет использовать изделие в составе оборудования, где требуется защита электрических соединений от внешней среды. Маркировка «5» подтверждает приёмку по ТУ ГЕ0.364.126ТУ. В карточке товара производитель не указан.

Условия эксплуатации

Климатическое исполнение УХЛ2.1 рассчитано на умеренный и холодный климат. Изделие устойчиво к вибрационным, ударным и линейным нагрузкам с ускорением до 2000 м/с². Это позволяет применять соединитель в условиях повышенных механических воздействий. Герметичная конструкция и низкочастотный цилиндрический разъём подходят для стационарных и подвижных электрических цепей, где важны стабильность контактного соединения и стойкость к внешним факторам.

Применение

Благодаря приёмке «5» и характеристикам серии 2РМД соединитель 2РМД27КПН7ШВ1 «5» часто используется в авиации, технике и корабельном оборудовании. Он может применяться для коммутации цепей постоянного и переменного тока с частотой до 3 МГц, в том числе при токах до 12 А на контакт и напряжении до 700 В. Типичный вид изделия — многопиновое соединение с муфтой. При монтаже следует учитывать тип кабеля: предусмотрены прямой патрубок и гайка для неэкранированного кабеля. Для подбора совместимых ответных частей и проверки условий эксплуатации необходимо ориентироваться на указанные технические параметры и приёмку по ТУ ГЕ0.364.126ТУ.
