Назначение и область применения

Цилиндрический электрический разъём (соединитель) 2РМД27КПН7ША1 «5» относится к низкочастотным соединителям серии 2РМД. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение — обеспечение надёжного электрического соединения длинных цепей в радиоэлектронной аппаратуре. Благодаря своим характеристикам разъём применяется в военной технике, авиации и корабельном оборудовании, а также в системах ВС, АТИ и гиромоторах.

Изделие имеет приёмку «5», что подтверждает его соответствие повышенным требованиям к качеству и надёжности.

Конструктивные особенности

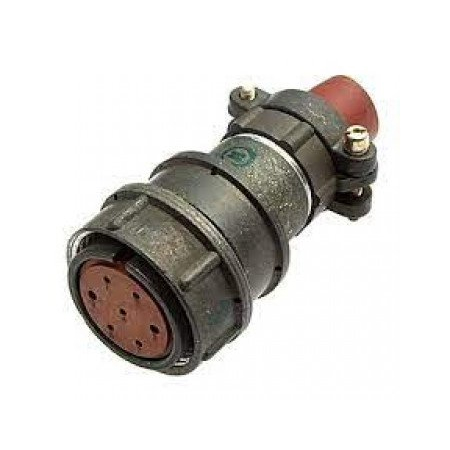

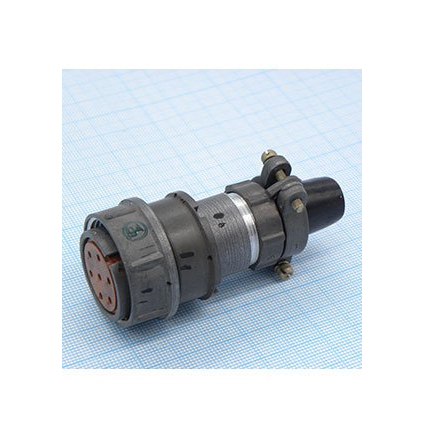

Разъём выполнен в кабельном корпусе (КПН) с прямым патрубком (П). Он оснащён 7 контактами с сочетанием «5». Покрытие контактов — серебро (обозначение ША1). Сочленение резьбовое, поляризация одношпоночная, что исключает неправильное соединение. Монтаж производится методом обжимки, контакты являются извлекаемыми.

Климатическое исполнение — В, что говорит о пригодности для работы в суровых условиях.

Технические характеристики

• Количество контактов: 7.
• Диаметр контактов: 1,5 мм.
• Токовая нагрузка на одиночный контакт: до 12 А.
• Суммарная токовая нагрузка: до 70 А.
• Рабочее напряжение: до 700 В.
• Испытательное напряжение: 2300 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между контактами: до 6 пФ.
• Усилие расчленения: не более 65,6 Н.
• Частота рабочих токов: до 3 МГц.

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с возможностью кратковременного повышения до плюс 180 градусов Цельсия. Он сохраняет работоспособность при пониженном давлении до 133,32·10⁻¹² Па и повышенном давлении до 506 кПа.

Устройство выдерживает вибрацию с частотой от 1 до 5000 Гц и ускорением до 490 м/с², акустический шум до 170 дБ, удары с ускорением до 1000 м/с² и линейные нагрузки до 2000 м/с².

Применение

Благодаря высокой электрической прочности и надёжности в экстремальных условиях, соединитель 2РМД27КПН7ША1 «5» востребован в ответственных системах. Его применяют для соединения длинных цепей в радиоэлектронной аппаратуре, включая военную технику, авиацию и корабельное оборудование. Также он используется в системах ВС, АТИ и гиромоторах.
