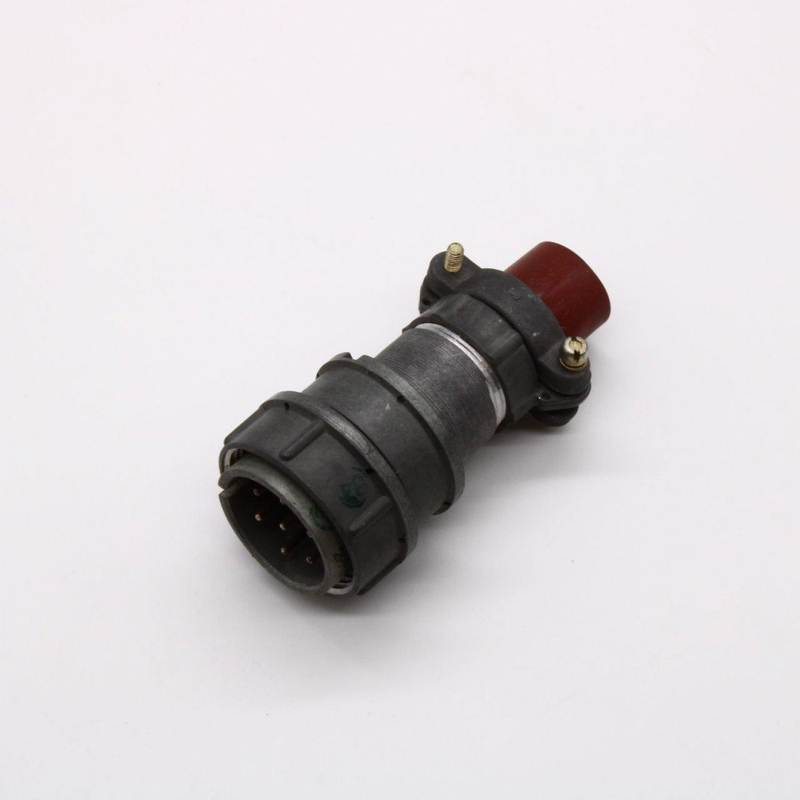

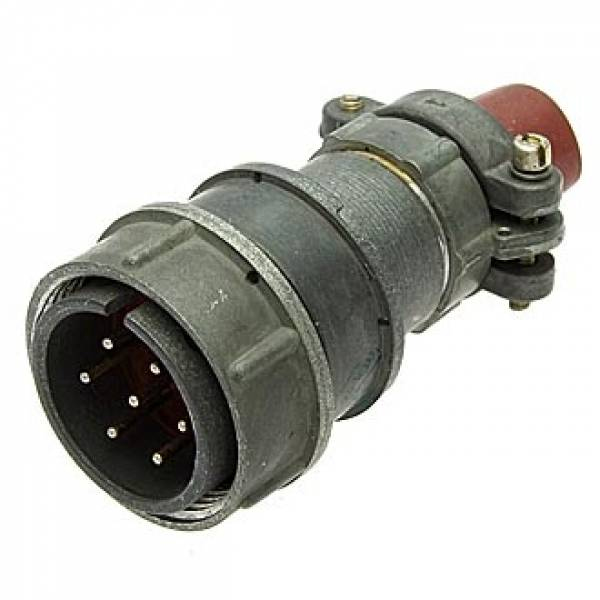

Разъем 2РМД27КПН7Ш5В1 относится к серии цилиндрических низкочастотных соединителей и представляет собой кабельную вилку. Он предназначен для использования в электрических цепях постоянного и переменного тока, включая внутренний объемный монтаж. Основные характеристики и особенности этого разъема следующие:

Основные характеристики

• Тип соединителя : 2РМД — низкочастотный цилиндрический негерметичный соединитель.

• Условный размер корпуса : 27 мм.

• Вид корпуса : К — кабельный.

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Количество контактов : 7.

• Тип соединителя : Ш — вилка.

• Обозначение сочетания контактов : 5 (в некоторых источниках указано, что все контакты имеют диаметр 1,5 мм).

• Покрытие контактов : В — серебро.

• Теплостойкость : +100° С.

Технические характеристики

• Максимальная токовая нагрузка :

  • На одиночный контакт: 12 А.

  • Суммарная на соединитель: 70 А.

• Максимальное рабочее напряжение : 700 В.

• Максимальное испытательное напряжение :

  • В нормальных климатических условиях: 2300 В.

  • При пониженном давлении: 450 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм (в некоторых источниках указано не менее 1000 МОм).

• Емкость между контактами : Не более 6 пФ.

• Усилие расчленения соединителей : Не более 65,6 Н (7 кгс).

• Минимальная наработка : 5000 ч (в некоторых источниках указано не менее 1000 ч).

• Число сочленений-расчленений : 500.

• Минимальный срок сохраняемости : 15 лет.

Условия эксплуатации

• Температура окружающего воздуха :

  • Рабочая: от -60° С до +100° С.

  • Предельная: от -60° С до +70° С.

• Относительная влажность : До 98% при +25° С.

• Атмосферное давление :

  • Рабочее: 133,32·10^-12 Па (10^-12 мм рт. ст.).

  • Предельное: 12 кПа (90 мм рт. ст.).

• Вибрация : Синусоидальная, диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

Этот разъем используется для обеспечения надежного электрического контакта в различных условиях эксплуатации.
